Сверлильная линия или 3D-лазер для балок: сравнение оборудования

Выбор оборудования для обработки металлических балок — один из важных вопросов при организации производства металлоконструкций. Два основных решения — 3D-лазерный станок для резки и специализированная сверлильная линия — часто ставят руководителей предприятий перед сложным выбором.

Важно понимать: эти станки решают разные задачи. Лазерный станок — это универсальный инструмент для комплексной обработки, а сверлильная линия — узкоспециализированное оборудование для массового сверления.

В этой статье мы детально сравним оба решения, чтобы помочь вам принять взвешенное решение.

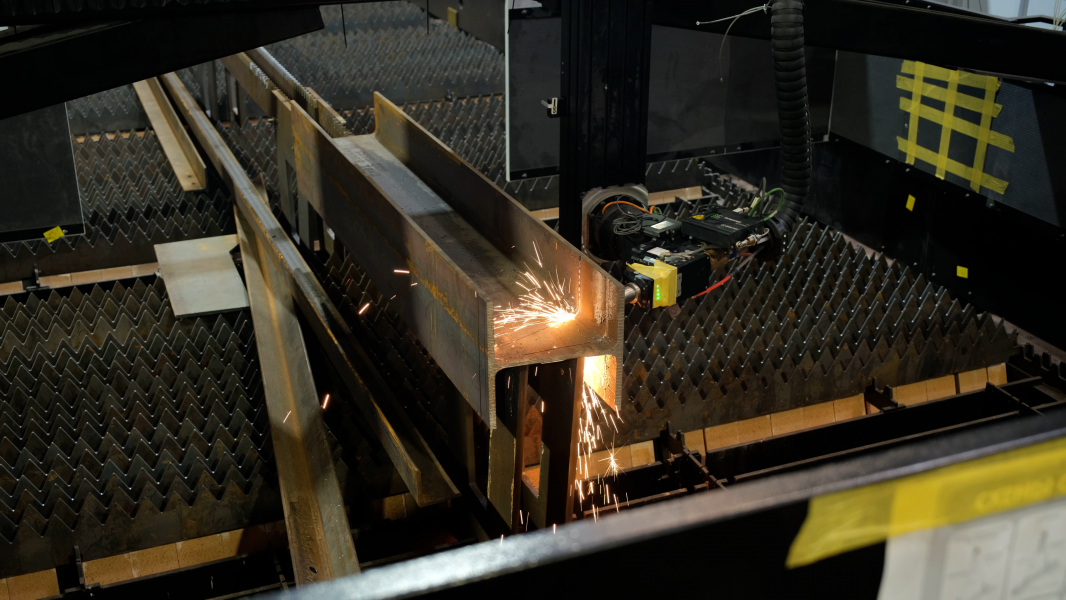

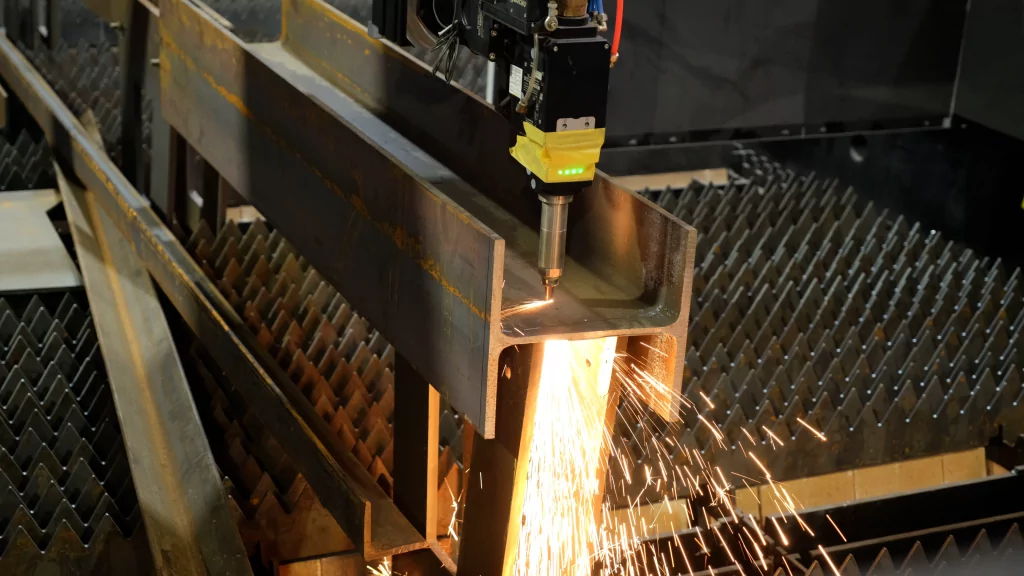

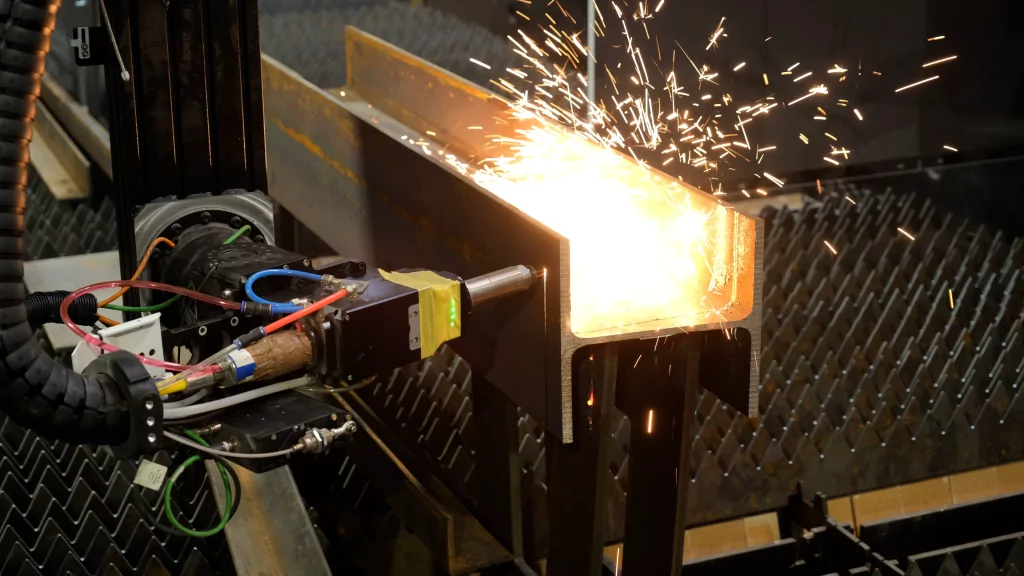

Современный станок с ЧПУ, оснащённый волоконным лазером и 3D-головкой, способной вращаться в нескольких осях. Позволяет выполнять:

• Резку под углом (до 45° и более)

• Контурную вырезку сложных форм

• Создание отверстий любой геометрии

• Формирование фасок под сварку

• Нанесение маркировки

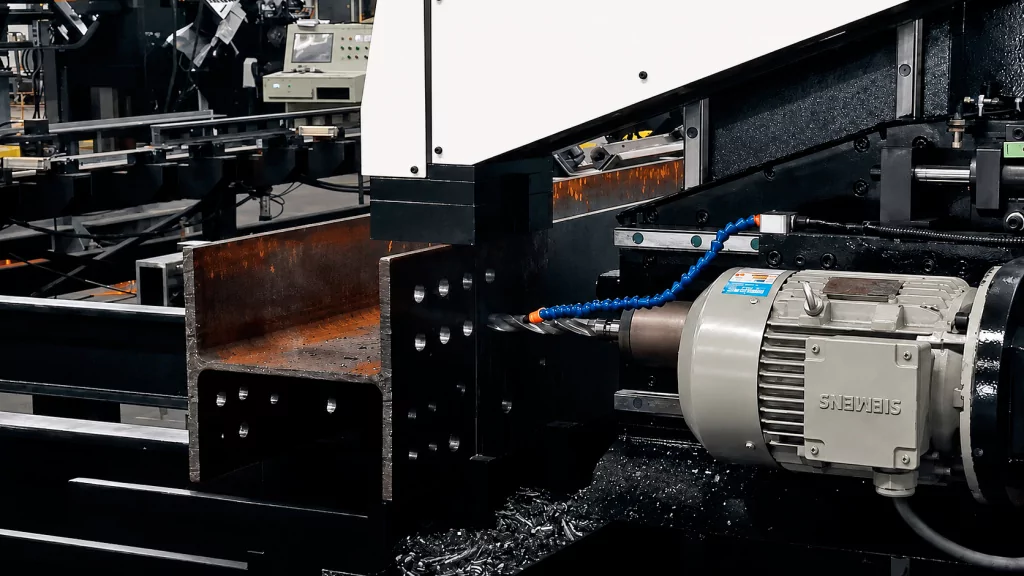

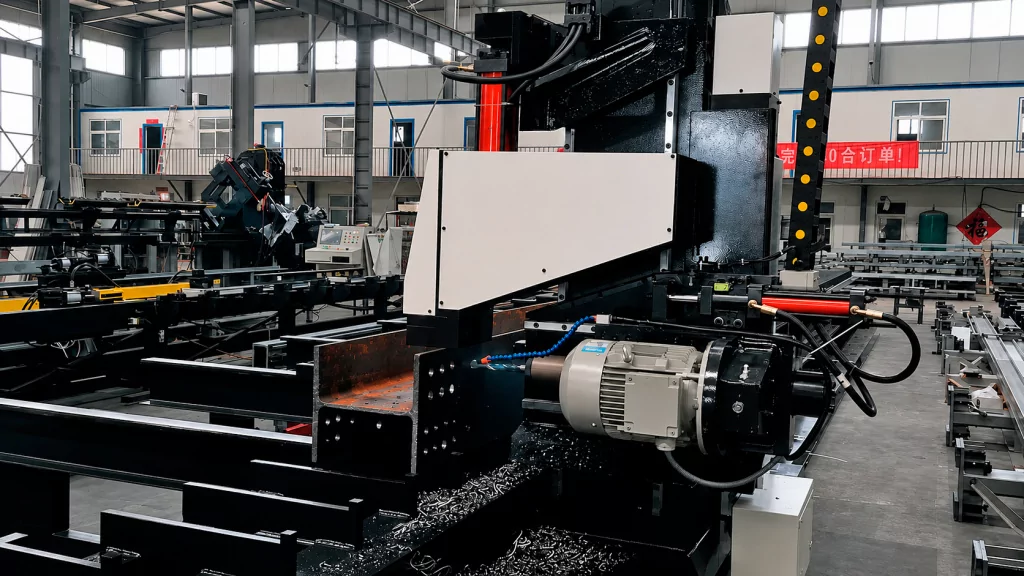

Специализированное оборудование с несколькими шпинделями (от 3 до 12+), предназначенное для высокоскоростного сверления отверстий в профилях:

• Двутаврах

• Швеллерах

• Уголках

• Трубах квадратного/прямоугольного сечения

Многие линии дополнительно оснащены фрезерными и метчиковыми головками для нарезания резьбы.

1. Универсальность «всё в одном»

Лазерный станок способен выполнить полный цикл обработки балки за одну установку:

• Точная резка под углом для стыков

• Создание сложных вырезов для соединений

• Формирование фасок под сварку

• Вырезка отверстий любой формы

• Маркировка деталей

Это исключает необходимость перегрузки детали между разными станками и снижает риск погрешностей при повторной установке.

2. Сложная геометрия без ограничений

Лазер позволяет вырезать не только круглые, но и:

• Овальные отверстия

• Прямоугольные окна

• Фигурные вырезы для соединений

• Сложные контуры по чертежу

Сверлильная линия ограничена цилиндрическими отверстиями и простыми фрезерными операциями.

3. Высокая точность резки

Обеспечивает идеальное прилегание деталей при сборке. Особенно важно для:

• Резки торцов под сварку

• Создания ответных вырезов

• Изготовления ответственных конструкций

4. Отсутствие механических напряжений

Лазер не оказывает давления на материал, что критично для тонкостенных профилей, которые могут деформироваться при механической обработке.

5. Быстрая перенастройка

Смена программы ЧПУ занимает минуты. Нет необходимости менять оснастку, свёрла или настраивать механические узлы — достаточно загрузить новый файл.

1. Высокая производительность при сверлении

Многишпиндельная конструкция позволяет сверлить десятки отверстий одновременно. Для балок с большим количеством крепёжных отверстий (например, 50–100 штук) это даёт выигрыш в скорости в 3–5 раз по сравнению с последовательной лазерной вырезкой.

2. Экономичность для толстостенных профилей

При толщине стенки >20 мм сверление становится значительно дешевле лазерной резки:

• Энергопотребление: 15–25 кВт против 20–40 кВт у лазера

• Скорость: сверление толстого металла быстрее резки

• Расходники: свёрла дешевле лазерной оптики и газов

3. Идеальное качество отверстий под крепёж

Механическое сверление обеспечивает:

• Точную цилиндрическую геометрию без конусности

• Отсутствие заусенцев и зоны термического влияния

• Готовность к немедленной установке болтов без зачистки

4. Отсутствие термического воздействия

Для конструкционных сталей повышенной прочности (S355, S460 и выше) нагрев в зоне отверстия может снизить прочностные характеристики. Сверление исключает этот риск.

5. Возможность нарезания резьбы

Многие сверлильные линии оснащены метчиковыми головками и могут нарезать резьбу в один проход — операция, недоступная лазерному станку.

6. Низкая стоимость обслуживания

• Запчасти расходные материалы: свёрла и механические компоненты доступнее оптики и лазерных модулей

7. Надёжность в промышленных условиях

Сверлильные линии менее чувствительны к:

• Металлической пыли и стружке

• Вибрациям от другого оборудования

• Перепадам напряжения в сети

Это обеспечивает стабильную работу без дорогостоящих климатических систем и фильтрации воздуха.

• Производство с разнообразной номенклатурой деталей

• Сложная геометрия: фаски под сварку, фигурные вырезы, контурная резка

• Толщина изделия (<20 мм), где важна точность и отсутствие деформации

• Гибкость производства: частая смена ассортимента, срочные заказы

• Полный цикл обработки на одном станке без перегрузки деталей

• Высокие требования к точности резки торцов и контуров (±0,1 мм)

• Массовое производство однотипных балок (мосты, каркасы, фермы)

• Большое количество стандартных отверстий под болтовые соединения

• Толстостенные профили (стенка >20 мм)

• Требования к качеству отверстий без термического влияния

• Ограниченный бюджет на оборудование и эксплуатацию

• Работа с высокопрочными сталями, чувствительными к нагреву

Крупные предприятия часто используют комбинированную стратегию:

1. Сверлильная линия — для массового сверления стандартных отверстий

2. Лазерный станок — для сложных операций: фасок, контурной резки, нестандартных вырезов

Такой подход позволяет:

• Максимизировать производительность

• Снизить себестоимость деталей

Выбор между лазерным станком и сверлильной линией зависит от конкретных задач производства:

Главное правило: выбирайте оборудование не по принципу «лазер или сверлильная линия лучше», а по структуре ваших заказов. Если основная операция — серийное сверление стандартных отверстий в балках, рациональнее рассматривать сверлильную линию. Если требуется резка профиля, фаски, фигурные вырезы, маркировка и частая смена изделий, 3D-лазерный станок даст больше гибкости.

Оптимальное решение зависит от профиля, толщины металла, количества отверстий, требований к точности, объёма производства и бюджета. Специалисты МОССКЛАД помогут сравнить варианты и подобрать оборудование под вашу технологию.
