Токарные станки с ЧПУ серии CK: разбор конструкции, выбор модели и нюансы эксплуатации

Покупка токарного станка с ЧПУ редко заканчивается после подписания договора. Настоящая работа начинается, когда оборудование встает на фундамент, подключается к сетям и выходит на первую смену. В этот момент важны не цифры в буклете, а то, как поведет себя шпиндель при длительной обработке, не «уплывет» ли револьверка после тысячи циклов, насколько быстро сервис реагирует на запрос и где хранятся запчасти.

Серия CK (FABTEC CK6136, CK6140, CK6150 и модификации с разной длиной станины) закреплась в средних цехах не из-за маркетинга, а из-за предсказуемости. Это платформа, где каждый узел отработан на десятках тысяч отработанных часов, а комплектация не меняется от партии к партии. Ниже — разбор того, что внутри, как подобрать модель под задачи и на что обращать внимание перед запуском.

В российской классификации аббревиатура CK означает токарный станок с числовым программным управлением. Цифры после букв указывают на класс размерной группы: CK6136, CK6140, CK6150 различаются максимальным диаметром обработки над станиной. Длина станины (750 или 1000 мм) выбирается отдельно и не влияет на жесткость базовых узлов.

Конструктивно станки серии CK построены на плоской станине из серого чугуна с термостабилизацией. Плоская геометрия проще в производстве и ремонте, чем наклонная, но требует правильной закалки направляющих и точной сборки суппорта. В CK-платформе направляющие проходят индукционную закалку, что дает твердость поверхности 48–52 HRC и замедляет износ при работе с чугунными и стальными заготовками.

Станина и суппорт

Жесткость токарного станка формируется в момент сборки. Плоская станина CK-серии имеет внутренние ребра жесткости, а каретка суппорта опирается на закаленные направляющие с принудительной смазкой. Импульсная система подает масло в дозированных порциях: это снижает расход, но требует контроля уровня и чистоты отработки. При нарушении регламента направляющие начинают «подсаживаться», что сразу отражается на конусности деталей.

Шпиндельный узел

В базовой комплектации устанавливаются прецизионные подшипники класса P4/P5. Биение носика шпинделя в новых станках не превышает 0,003–0,005 мм. Стабильность вращения зависит от двух факторов: качества термостабилизации подшипникового узла и правильной балансировки патронов. Тяжелые патроны без балансировки создают вибрации уже на средних оборотах, что ускоряет износ подшипников и снижает чистоту поверхности.

Система ЧПУ

Станки поставляются с Siemens 808D или Fanuc 0i-TF(5). Обе системы закрывают 95% задач серийного производства:

• поддерживают стандартные циклы точения, нарезания резьбы, сверления;

• работают с G-кодом без дополнительной конвертации;

• совместимы с основными CAM-пакетами (SprutCAM, Mastercam, SolidCAM);

• имеют встроенную диагностику ошибок и логирование аварийных остановок.

Разница в философии: Siemens 808D проще в освоении для операторов, перешедших с ручных станков, Fanuc 0i-TF(5) чаще выбирают производства, где уже накоплен парк программ под эту систему.

Револьверная головка

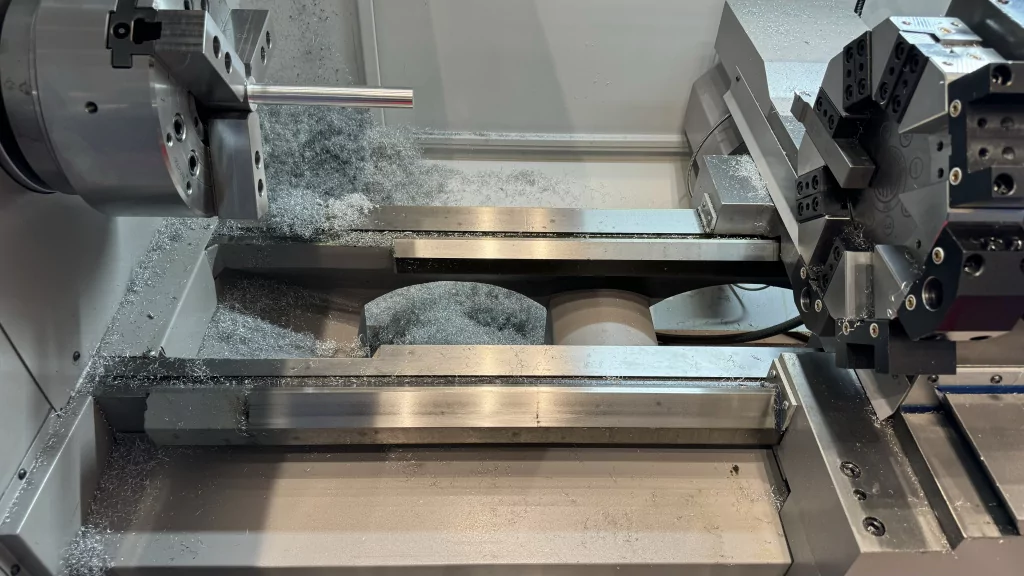

В базе идет 6-позиционная электромеханическая или гидравлическая головка. Опционально доступна 8-позиционная гидравлическая версия. Время смены инструмента — 0,8–1,2 сек. Точность позиционирования гнезда ±0,003 мм. Гидравлический привод снижает ударные нагрузки при повороте, что продлевает ресурс кулачкового механизма. Для большинства деталей 6 позиций хватает: черновой резец, чистовой, сверло, метчик, расточка, отрезка.

Гидравлика патрона и задней бабки

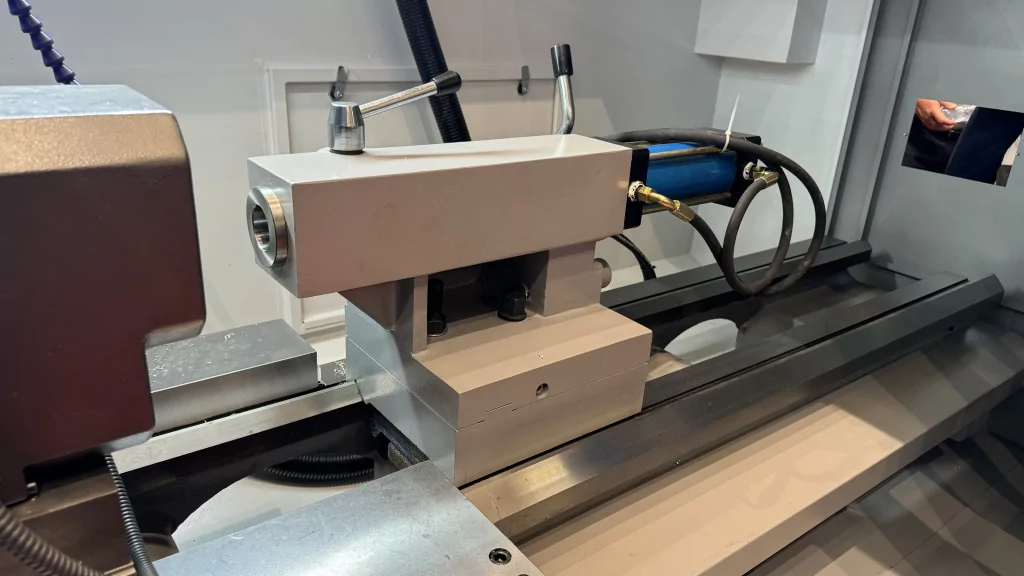

Гидравлический патрон ∅200–250 мм и гидравлическая задняя бабка входят в базовую комплектацию. Давление в системе настраивается под массу заготовки: слишком высокое давление деформирует тонкостенные детали, слишком низкое — приводит к биению и срыву инструмента. Задняя бабка с пинолью обеспечивает поддержку при сверлении глубоких отверстий и расточке. Автоматический отвод после цикла сокращает время переналадки.

	Модель	Макс. диаметр над станиной	Длина обработки	Типичные задачи
	CK6136/750 или /1000	360 мм	750 / 1000 мм	Втулки, мелкие валы, фланцы до ∅300, ремонтные участки, учебные цеха
	CK6140/1000	400 мм	1000 мм	Универсальная обработка, корпусные детали, переходники, средние серии
	CK6150/750 или /1000	500 мм	750 / 1000 мм	Крупногабаритные фланцы, венцы, тяжелые валы, заготовки из поковок

Выбор между 750 и 1000 мм зависит не от «запаса», а от реальной номенклатуры. Если 90% деталей короче 600 мм, модель /750 займет меньше площади, потребует меньше СОЖ и будет дешевле в обслуживании. Если в партию попадают детали 800–950 мм, /1000 избавит от необходимости дробить заказы или использовать аутсорсинг.

1. Геометрия при приемке. Замерьте параллельность направляющих, биение шпинделя, точность позиционирования револьверки. Отклонения свыше паспортных устраняются на месте до подписания акта.

2. Настройка гидравлики. Проверьте давление в патроне и задней бабке, отсутствие течей в шлангах, корректность работы концевых выключателей.

3. Тестовая деталь. Пусконаладка должна включать обработку пробной заготовки из вашего материала. Это проверяет не только работу ЧПУ, но и качество зажима, охлаждение, съем стружки.

4. Программное обеспечение. Убедитесь, что система ЧПУ принимает ваши постпроцессоры, корректно обрабатывает коррекции инструмента и компенсирует износ.

5. Инфраструктура. Станок требует стабильного электропитания (3×380 В), подвода СОЖ с фильтрацией, пневмосети для обдува и заземления контура. Отсутствие одной из позиций ведет к сбоям электроники или перегреву шпинделя.

Токарный станок — не расходный материал. Его простой останавливает участок, сдвигает сроки поставки и создает кассовые разрывы. Поэтому при выборе поставщика стоит смотреть на три параметра:

• Гарантия. На станки серии CK предоставляется 12 месяцев официальной гарантии. Это стандартный срок, покрывающий заводские дефекты узлов и электроники.

• Место ремонта. Обслуживание проводится на базе поставщика в Лобне. Там есть стенды для диагностики гидравлики, калибровки ЧПУ, оригинальные запасные части и инженеры, прошедшие обучение у производителя. Это ускоряет ремонт и исключает «гадание на осциллографе» на выезде.

• Склад запчастей. Наличие более 3000 позиций (направляющие, подшипники, гидроклапаны, датчики, защитные стекла) позволяет закрывать 80% заявок за 1–2 дня. Выезд сервисного инженера оформляется в среднем через 2 рабочих дня после обращения.

Пусконаладочные работы входят в стоимость оборудования. Инженеры подключают станок, калибруют оси, настраивают гидравлику и СОЖ, проводят тестовую обработку и показывают основные функции управления. Обучение операторов не проводится, но демонстрируется штатный режим работы и типовые алгоритмы устранения простых сбоев.

1. Определите максимальный диаметр и длину заготовки, тип материала и требуемую чистоту поверхности.

2. Выберите модель CK с запасом по диаметру не более 15–20% — избыточная мощность не даст прироста точности, но увеличит затраты на монтаж и обслуживание.

3. Согласуйте комплектацию: ЧПУ (Siemens/Fanuc), количество позиций револьверки, тип патрона, необходимость датчиков измерения инструмента или подачи СОЖ через шпиндель.

4. Подготовьте площадку: фундамент, подводы электричества, воздуха, СОЖ, заземление, вытяжку.

5. Закажите пусконаладку у поставщика с действующей сервисной базой и складом запчастей.

Станки серии CK не требуют героических усилий в наладке. Им нужны стабильное питание, чистая СОЖ, регламентная смазка и оператор, который следит за параметрами цикла. При соблюдении этих условий оборудование отрабатывает заявленный ресурс без потери геометрии и без внезапных остановок.

Моссклад поставляет токарные станки FABTEC серии CK с 2006 года. Все модели проходят входной контроль, комплектуются документацией на русском языке и вводятся в эксплуатацию инженерами компании.

• Гарантийный срок — 12 месяцев.

• Пусконаладка включена в стоимость.

• Сервисная база и склад запчастей находятся в г. Лобня (Москва).

• Заявки на подбор, демонстрацию на площадке и запрос КП принимаются через сайт или по телефону +7 (495) 150-85-87
