Широкоуниверсальный фрезерный станок FHU3

Широкоуниверсальный фрезерный станок FHU3
Фото №1. Главное фото: Широкоуниверсальный фрезерный станок FHU3

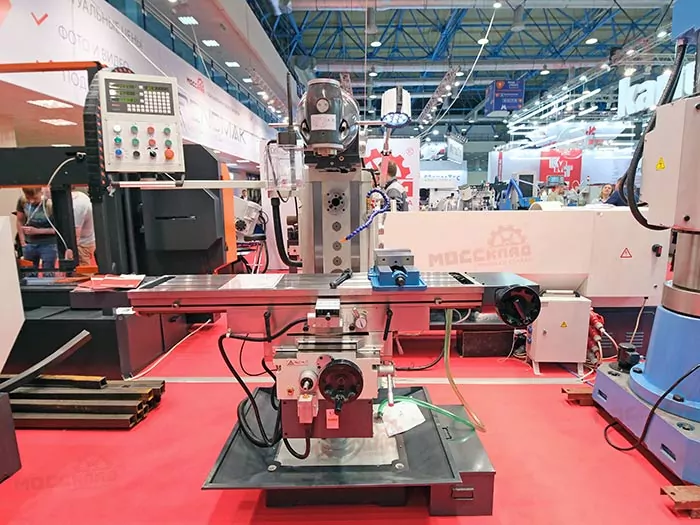

Фото №2. Фрезерный станок на выставке
Фото №3. На выставке Металлообработка 2021

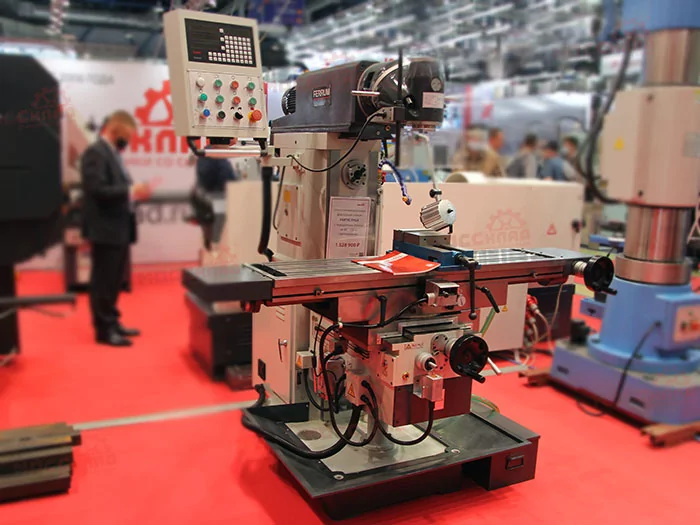

Фото №4. На выставке Металлообработка 2021
Фото №5. Фрезерный станок на выставке

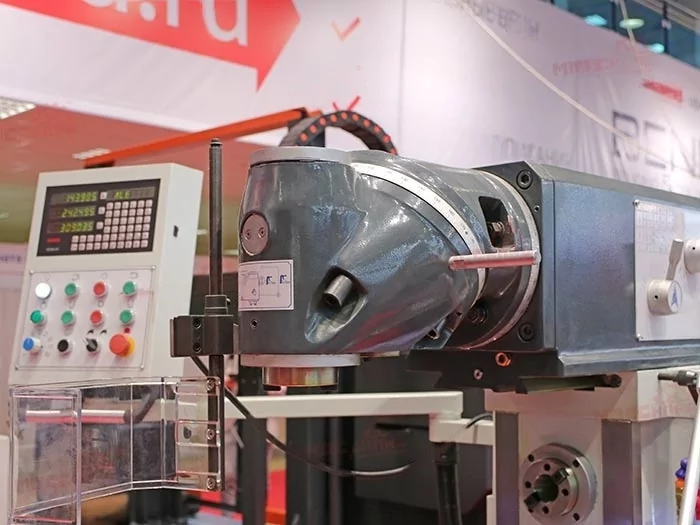

Фото №6. Шпиндель

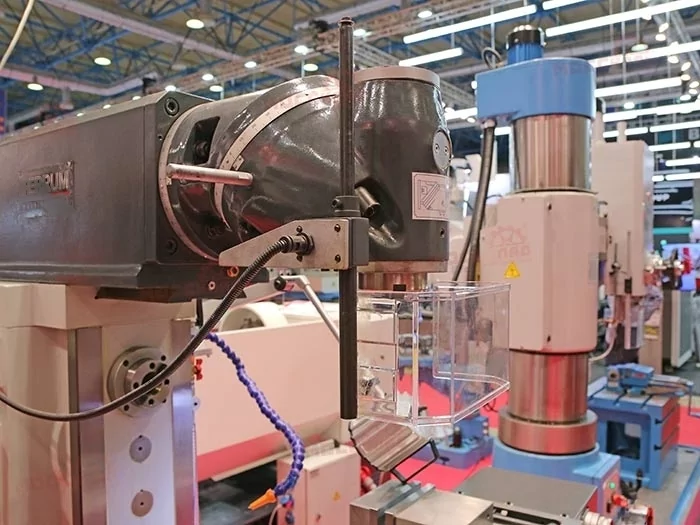

Фото №7. Шпиндель

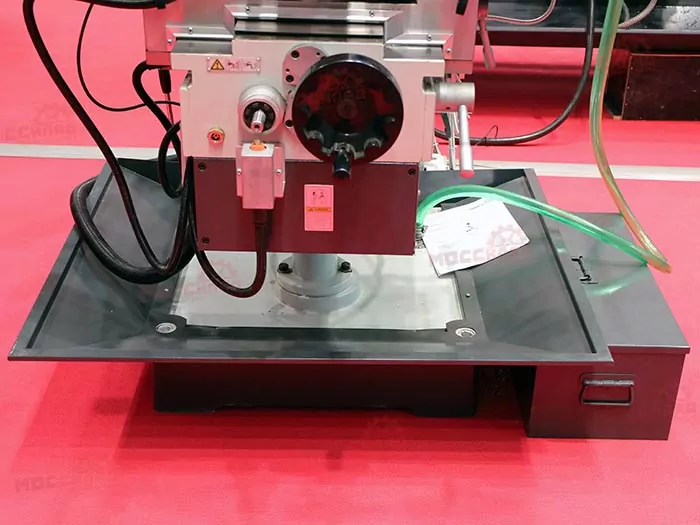

Фото №8. Основание и поддон для СОЖ

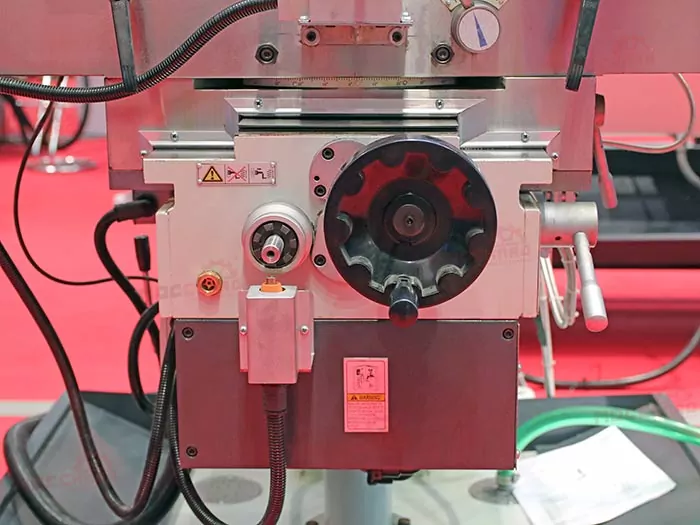

Фото №9. Органы управления
Фото №10. Широкоуниверсальный фрезерный станок FHU3

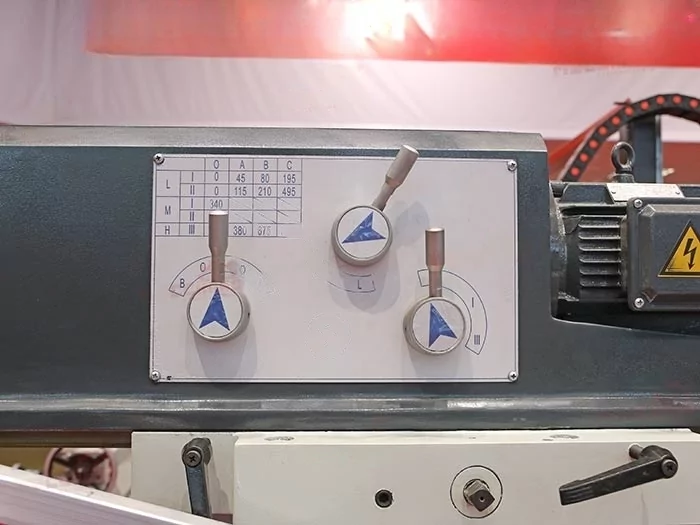

Фото №11. Коробка передач
Фото №12. Коробка передач

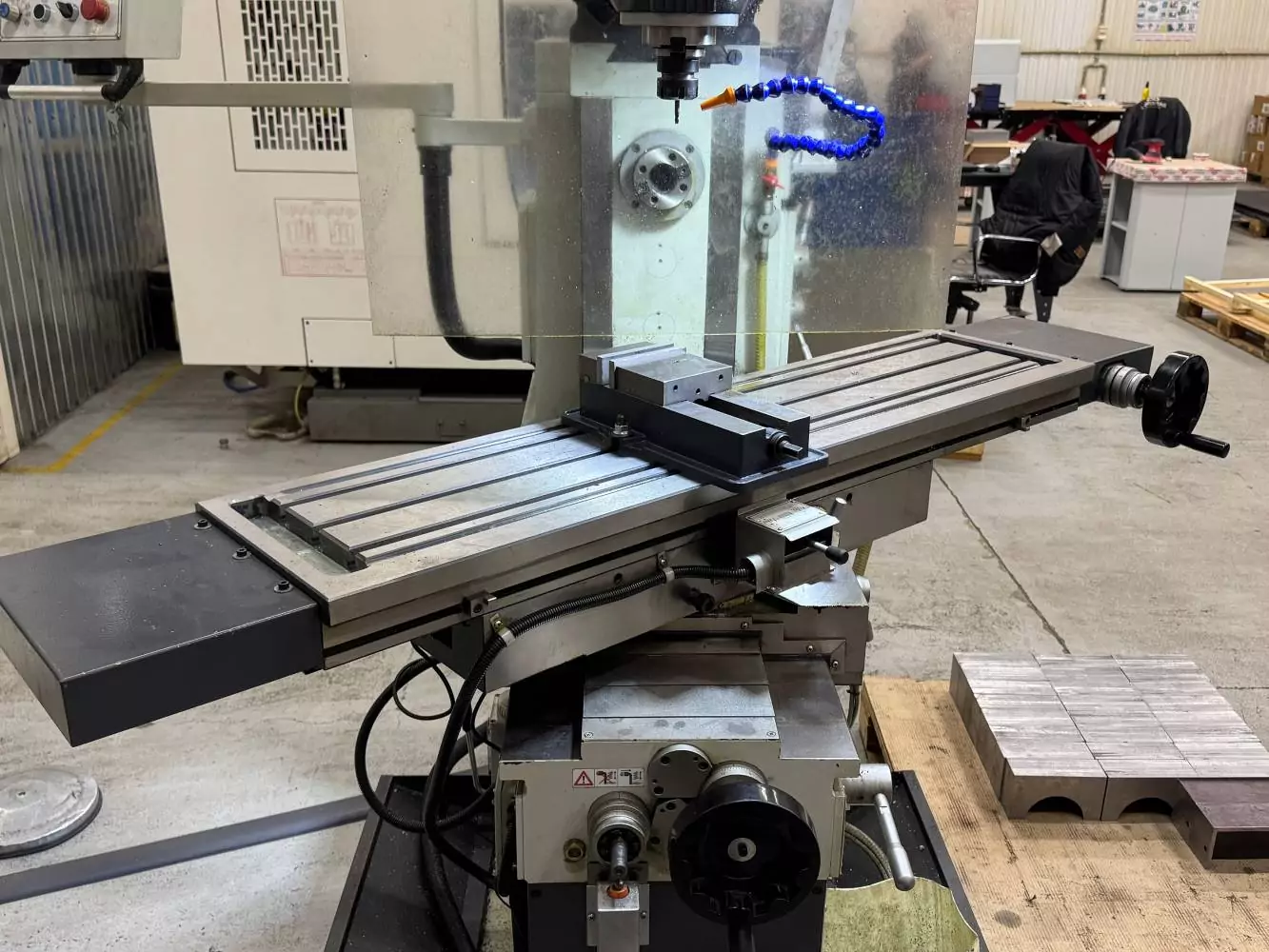

Фото №13. Рабочий стол
Фото №14. Панель управления. Широкоуниверсальный фрезерный станок FHU3
Фото №14.
Фото №1. Главное фото: Широкоуниверсальный фрезерный станок FHU3

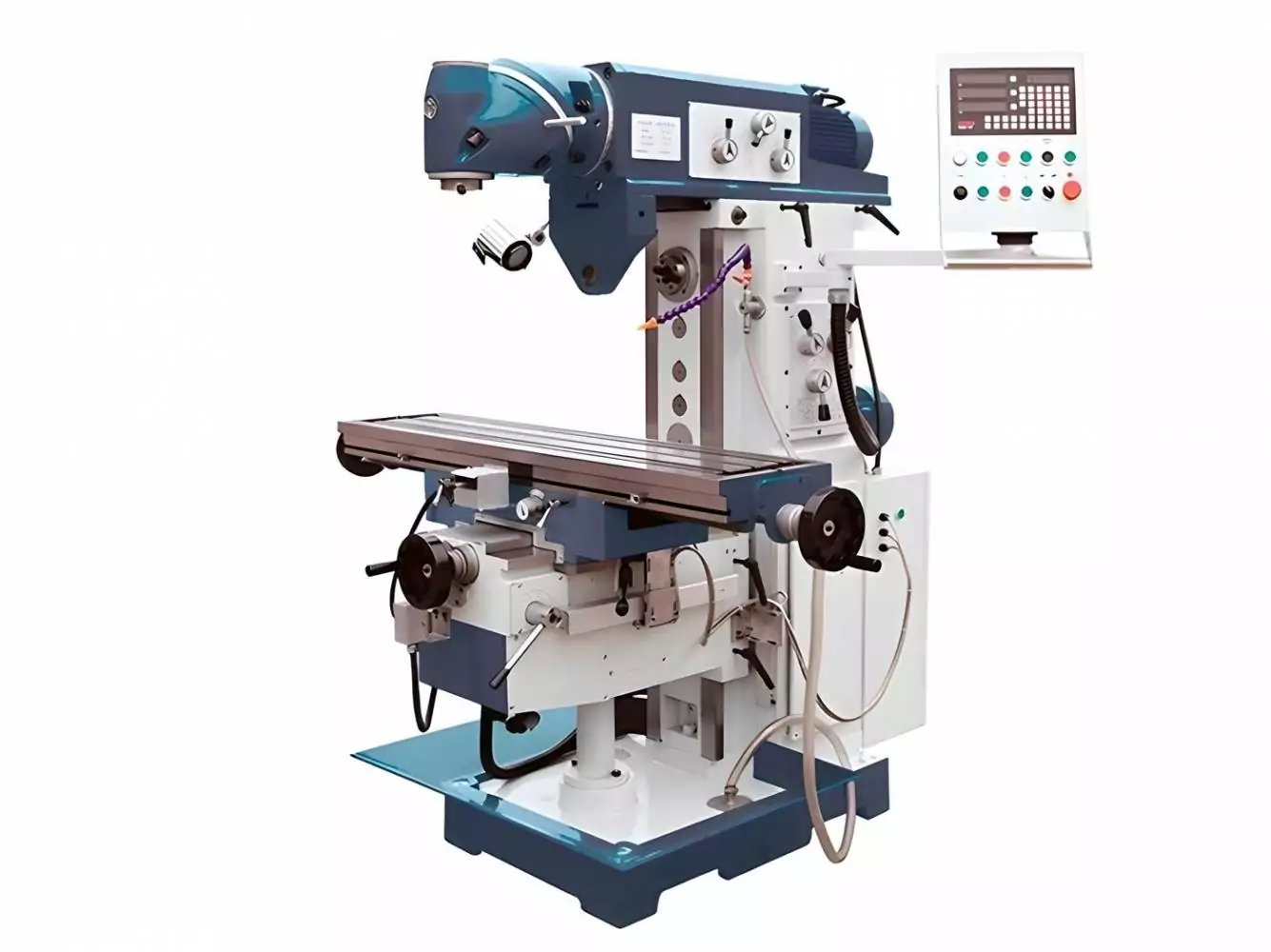

Главное фото: Широкоуниверсальный фрезерный станок FHU3
Фото №2. Фрезерный станок на выставке
Фото №3. На выставке Металлообработка 2021
Фото №4. На выставке Металлообработка 2021
Фото №5. Фрезерный станок на выставке
Фото №6. Шпиндель
Фото №7. Шпиндель
Фото №8. Основание и поддон для СОЖ
Фото №9. Органы управления

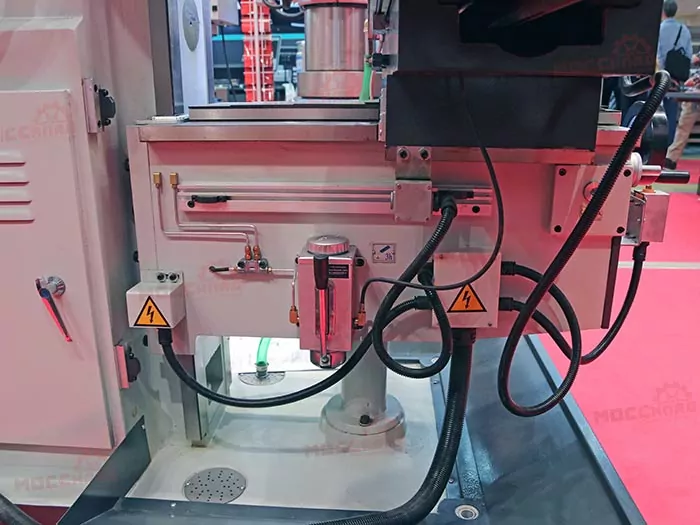

Фото №10. Широкоуниверсальный фрезерный станок FHU3
Фото №11. Коробка передач

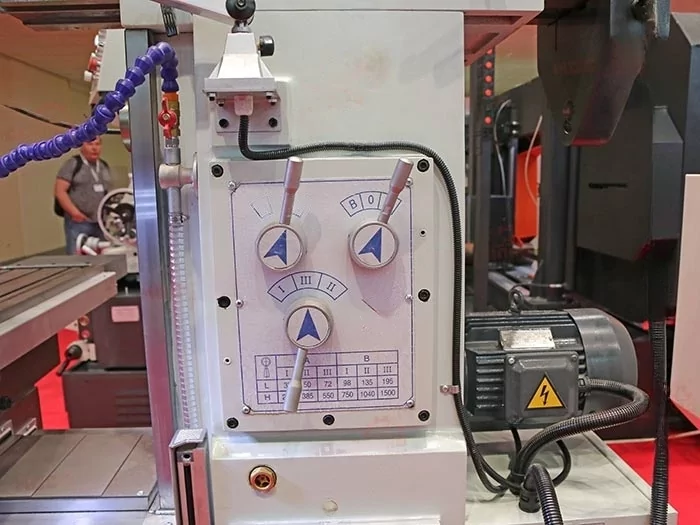

Фото №12. Коробка передач

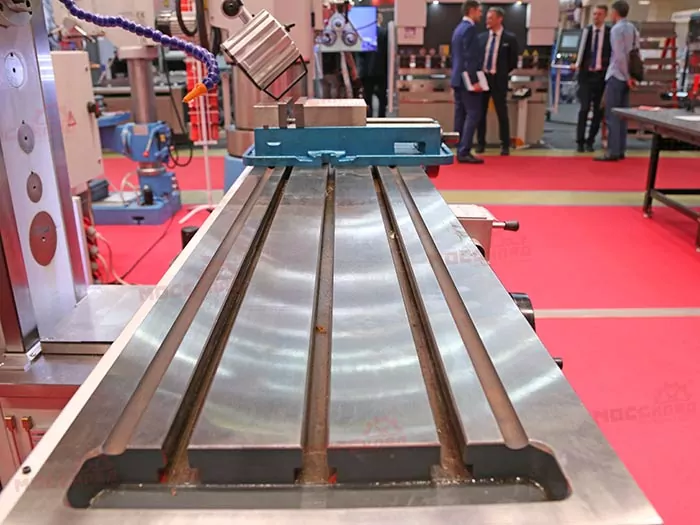

Фото №13. Рабочий стол
Фото №14. Панель управления. Широкоуниверсальный фрезерный станок FHU3
Фото №14.
+ 8
2 378 757 ₽
Быстрый заказ
В спецификацию
Посмотреть в работе
В наличии

Производитель
Размер стола, мм
1370 x 320
Мощность двигателя, кВт
3
Все характеристики
Добавить опцию
В стоимость опции, отмеченной знаком *, включен базовый станок
Фреза Концевая d18,0х 32х117 к/х Р18 Z=3 КМ2 "CNIC"
-
+
+
Набор шлифованных параллелей
-
+
+

Популярная модель!

Общая прочность и надежность конструкции, а также простота обслуживания делают фрезерный станок FABTEC FHU3 идеальным решением для широкого спектра производственных задач.

Скорость

Высокая скорость ускоренного продольного и поперечного перемещения - 1335 об/мин, сокращает время цикла обработки и повышает производительность станка. 12 скоростей позволяют выбрать оптимальный режим работы.

Комфорт

Продольное перемещение рабочего стола в диапазоне от 30 до 830 мм позволяет выбрать оптимальное положение детали для обработки.

Надежность

Наличие трех T-образных пазов на столе и конца шпинделя ISO 40 позволяет легко и надежно закреплять заготовки разных размеров и габаритов.

Возможности

Ходы по осям X, Y и Z величиной 1000, 380 и 400 мм соответственно, обеспечивают возможность обработки деталей с большими размерами и сложным контуром;

Показать все
Скрыть
Характеристики

Основные характеристики

Производитель
Код номенклатуры
50205
Страна-производитель
КНР
Тип привода
Электрический
Тип
Широкоуниверсальный
Размер стола, мм
1370 x 320
Т-образные пазы на столе:кол-во/размер/дистанция
3 / 14 / 80

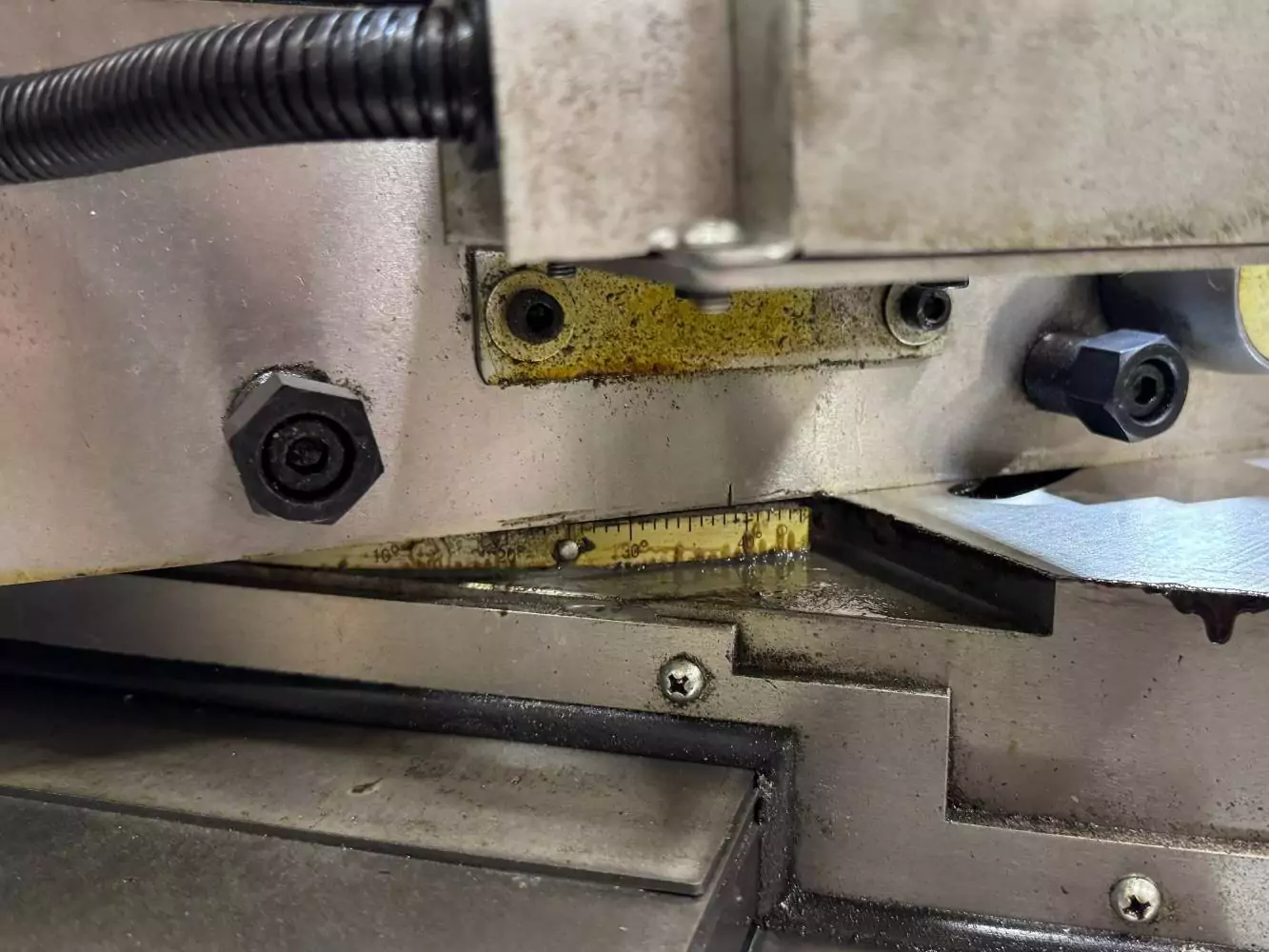

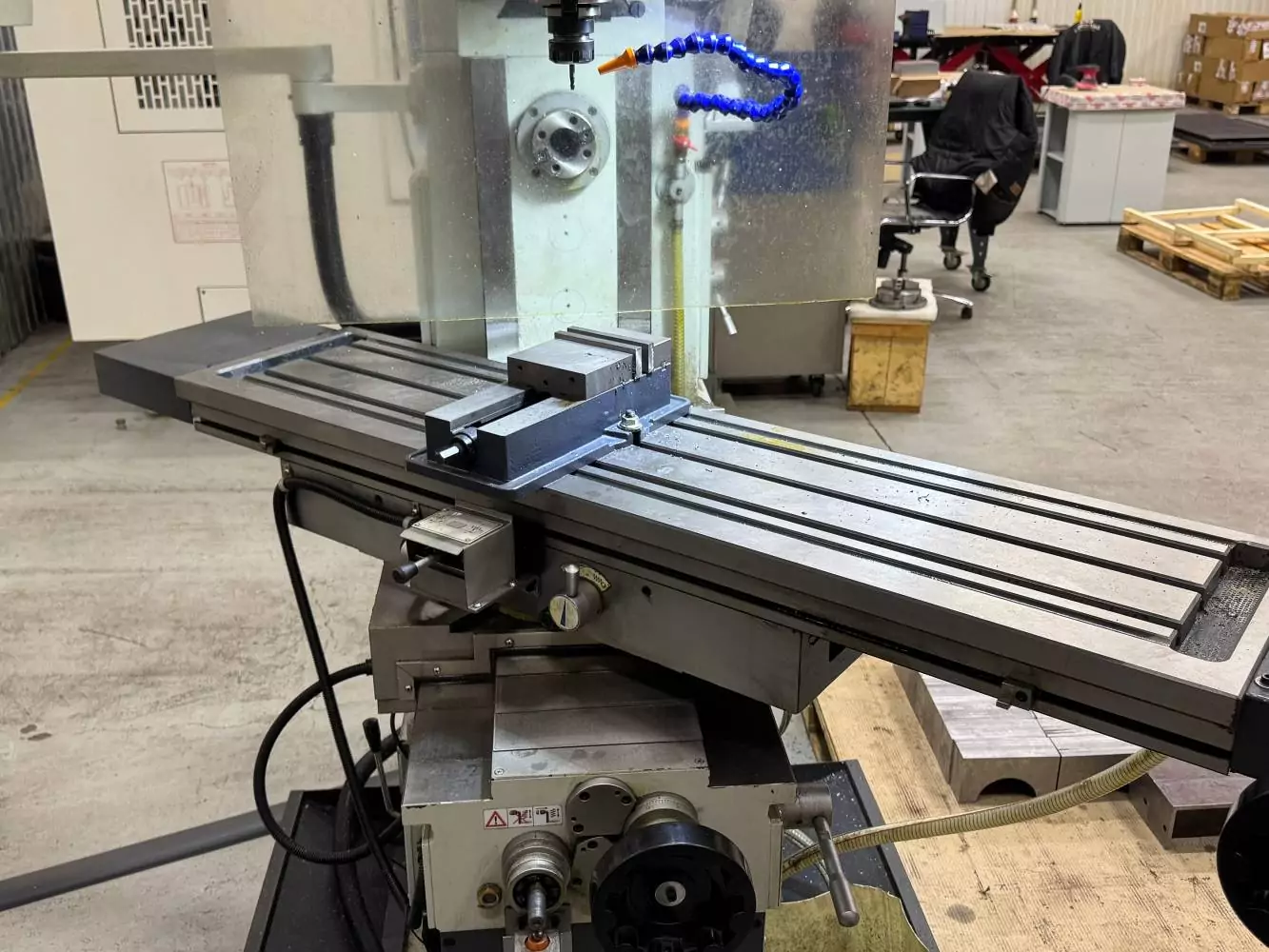

Поворот стола, °
± 45 °
Максимальная нагрузка на стол, кг
300
Поворот фрезерной головки, °
360 °
Расстояние от торца шпинделя до стола, мм
75 – 475

Шпиндель

Скорость вращения, об/мин
35 – 1500
Конец шпинделя
ISO 40
Диапазон скоростей шпинделя универсальной фрезеровочной головки, об/мин
45 – 1660 (11 ступеней)

Перемещение и подачи

Ход по оси Х, мм
1000
Ход по оси Y, мм
380
Ход по оси Z, мм
400
Скорость ускоренного поперечного перемещения, об/мин
1335
Продольное перемещение рабочего стола, мм
30 – 830
Поперечное перемещение рабочего стола, мм
30 – 830
Скорость ускоренного продольного перемещения, об/мин
1335
Ход хобота, мм
400
Ускоренное перемещение по осям X/Y/Z, мм/мин
1335 / 1335 / 1000
Количество скоростей
12

Параметры подключения

Электропитание, В/Гц
3x380/50
Мощность двигателя, кВт
3
Мощность двигателя горизонтального шпинделя, кВт
3

Габариты

Длина, мм
1820
Ширина, мм
1680
Высота, мм
1860
Вес, кг
1975
Размер упаковки, мм
1900x1750x2300
Описание
Особенности

Широкоуниверсальный фрезерный станок FHU3 предназначен для обработки с помощью фрезы различных плоских и фасонных поверхностей, зубчатых колёс и других деталей из стали, чугуна, цветных металлов и пластмассы;

Рабочий стол длиной 1370х320 мм с усиленной нагрузкой позволяет обрабатывать заготовки до 300 кг. Расстояние между поверхностью концевой части вертикальной головки до поверхности рабочего стола 220-620 мм. Скорость вертикальной подачи рабочего стола (Z) 23-625 мм/мин;

Закаленные направляющие позволяют эксплуатировать станок продолжительное время с сохранением точности обработки;

Простота обслуживания, быстрая переналадка приспособлений и инструмента обеспечивают значительные удобства при использовании станка в индивидуальном и серийном производстве.

Рекомендации

Универсальный фрезерный станок используется для обработки винтовых и фасонных поверхностей, а также для работы с углами и пазами в кампаниях с небольшими объемами производства.

Комплектация станка:

  •     Станок FHU3
  •     Поддон для сбора стружки
  •     Система УЦИ по 3 осям
  •     Сервопривод быстрой подачи
  •     Система подачи СОЖ
  •     Галогеновая лампа
  •     Фрезерные тиски
  •     Цанговый патрон ISO40 с набором цанг 8 шт
  •     Фрезерная оправка ISO40 / Ø32 мм
  •     Горизонтальная оправка Ø27 мм
  •     Комплект инструмента для обслуживания
  •     Переходная втулка ISO 50
  •     Декларация соответствия ТР ТС
  •     Руководство по эксплуатации на русском языке
Обзоры
Это оборудование на нашем сайте
Рекомендуемые товары
Похожие товары
Цена по запросу
Подробнее
Цена по запросу
Подробнее
Купите с этим товаром
Отзывы
У этого товара еще нет отзывов — ваш может стать первым!
Поделитесь своим мнением о покупке и помогите другим покупателям сделать выбор.
Пусконаладка и сервис

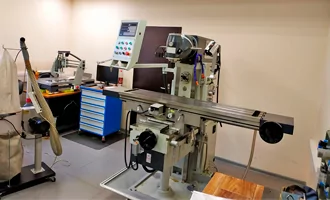

При покупке этого оборудования вы получаете бесплатные пусконаладочные работы. Наши инженеры выполнят весь комплекс ПНР (подключение, настройку и запуск станка).
