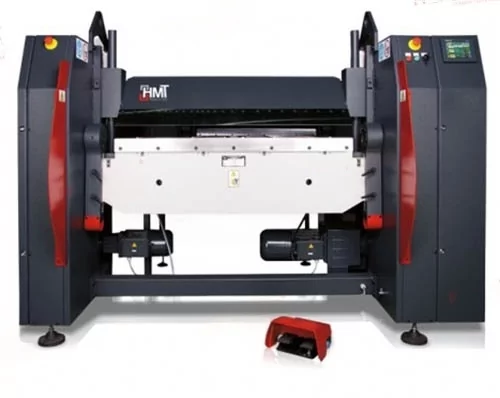

Электромеханический листогиб H.M. Transtech TSM 15/35

Электромеханический листогиб H.M. Transtech TSM 15/35

Электромеханический листогиб серии TSM S

Ручная настройка одного угла изгиба тип "МА"

Панель управления. Электромеханический листогиб H.M. Transtech TSM 15/35

Ручное управление задним упором с индикацией

Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Электромеханический листогиб H.M. Transtech TSM 15/35

Цена:

По запросу

Цена с НДС 20%

Цена с НДС 0%

Перейти в корзину

По запросу Цена с НДС 20% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0%
В корзину Быстрый запрос
Под заказ

Добавить опцию

Контроллер NT1 для TSM 15/35

Контроллер с моторизированным задним упором MZD SP + NT3 (10-1000 мм) для TSM 15/35

Ручной задний упор типа "MOD" (100-760 мм) для TSM 15/35

Электромеханическая листогибочная машина TSM S 15/35

Электромеханическая листогибочная машина TSM SH 15/35

Электромеханическая листогибочная машина TSM DUO 15/35

Электромеханическая листогибочная машина TSM 3SH 15/35

Контроллер PT1 для TSM 15/35

Ручной задний упор типа "MPD" (10-760 мм) для TSM 15/35

Показать все

Скрыть

Характеристики

Описание

Обзор опций

Модельный ряд

Доставка и оплата

Характеристики

Основные характеристики

Код номенклатуры

35402

Производитель

H.M. Transtech

Страна-производитель

Словакия

Тип привода

Электрический

Рабочая длина

1520 мм

Толщина металла

3.5 мм

Толщина металла (нержав. сталь 600 Н/мм2)

2.50 мм

Параметры подключения

Электропитание

3x380/50 В/Гц

Габариты

Длина

2650 мм

Ширина

1100 мм

Высота

1560 мм

Вес

2700 кг

Дополнительные параметры

Раскрытие верхнего прижима

200/90 мм

Двигатель прижимной балки

0.75 кВт

Двигатель гибочного фартука

3.0 кВт

Документы для скачивания

Стандартные инструменты H.M. Transtech TSM

Описание

Особенности

Электромеханический листогиб TSM 15/35 с рабочей длиной 1520 мм предназначен для изготовления прямоугольных воздуховодов, кровли и других изделий из листовой стали толщиной до 3.50 мм;
На моделях серии TSM установлена сплошная прижимная балка;
Станок оснащен устройством ручной регулировки угла гиба, переносной ножной педалью управления, PCL контроллером;
Привод и электрокомпоненты от известных европейских производителей: Lenze, Siemens, Omron, Schneider;
TSM 15/35 имеет усиленную станину, которая обеспечивает стабильную и долговечную работу станка без потери точностных параметров.

Стандартная комплектация:

Планка прижимной балки 30°;
Ручная настройка одного угла изгиба тип "МА";
Планка гибочной балки 20 мм;
Ручная настройка предварительной натяжки на гибочной балке;
Ножная педаль.

Возможные варианты исполнения электромеханического листогиба H.M. Transtech:

TSM - сплошная прижимная балка;
TSM S - сегментная прижимная балка;
TSM SH - высокая сегментная прижимная балка;

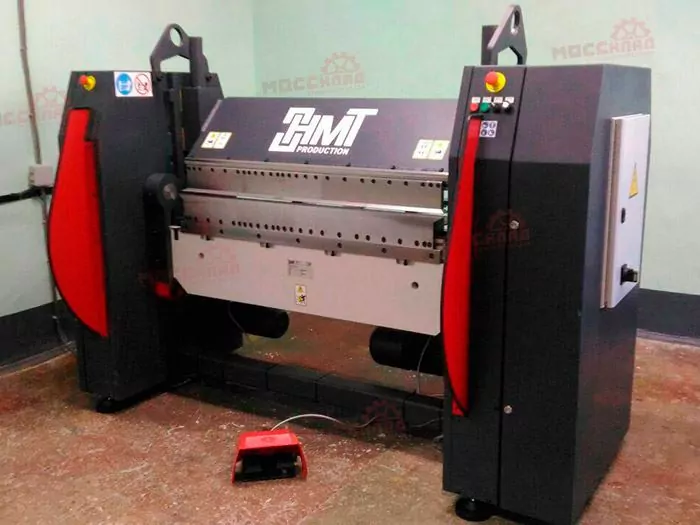

TSM 3SH - прижимная, нижняя и гибочная балки сегментные.

TSM - cплошной инструмент на всех 3-х балках.
TSM S - наклонные сегменты на прижимной балке, сплошной инструмент на гибочной и нижней балке.
TSM SH - высокие сегменты на прижимной балке, сплошной инструмент на гибочной балке и на нижней балке.
TSM 3SH - сегменты на всех 3-х балках, на прижимной балке высокие сегменты.
TSM DUO - на некоторых модификациях на прижимной балке может быть сплошной инструмент или сегменты SH.

* Значение толщины металла указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом текучести для остаточной деформации σ_В, который не должен превышать 240 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.

Обзор опций

Рекомендуем приобрести к электромеханическому листогибу серии TSM

	MSD – ручной задний упор 100-1000 мм
	MOD – ручной задний упор с линейкой 75 -760 мм
	MPD – ручной задний упор с линейкой, пальцами, направляющими
	MZD – электромеханический задний упор 15-1500 мм для точного отреза
	PUD – установка угла гиба и положения заднего упора (включая MZD 1000)
	PP 45 (PP65)- цифровой контроллер с «тач-скрином» для установки угла гиба и положения заднего упора. Позволяет программировать до 100 профилей с 10 углами, количество изделий, корректировку угла, языки (включая MZD 1000)
	PATHFINDER 15“ TFT Multicolour, цифровой контроллер на неограниченное количество программ, симуляция в 2D, интерфейс Windows, USB-порт (включая MZD 1000)

Развернуть опции

Свернуть опции

Модельный ряд

Модель

Наличие

Рабочая длина

Толщина металла

Электромеханический листогиб TSM 20/30

Электромеханический листогиб TSM 12/40

Электромеханический листогиб TSM 15/35

Электромеханический листогиб TSM 25/25

Электромеханический листогиб TSM 30/20

Электромеханический листогиб TSM 40/15

Электромеханический листогиб TSM S 40/15

Электромеханический листогиб TSM SH 40/15

Электромеханический листогиб TSM 3SH 40/15
