Электромеханический листогиб H.M. Transtech TSM 3SH 40/15

Главное фото
Электромеханический листогиб H.M. Transtech TSM 3SH 40/15

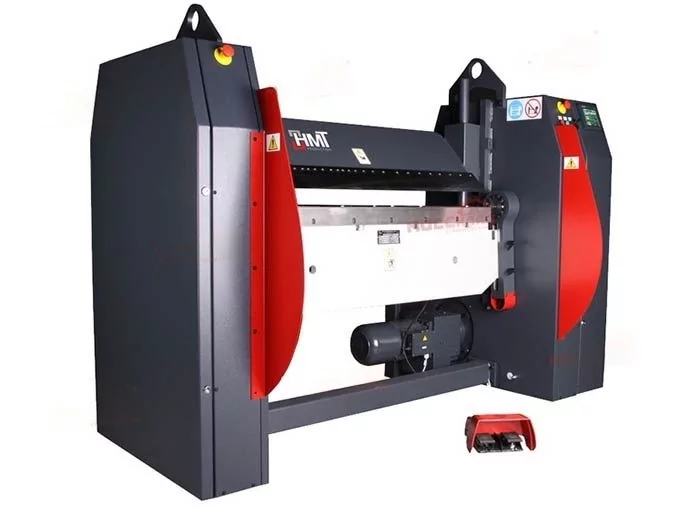

Электромеханический листогиб серии TSM
Ручная настройка одного угла изгиба тип "МА"

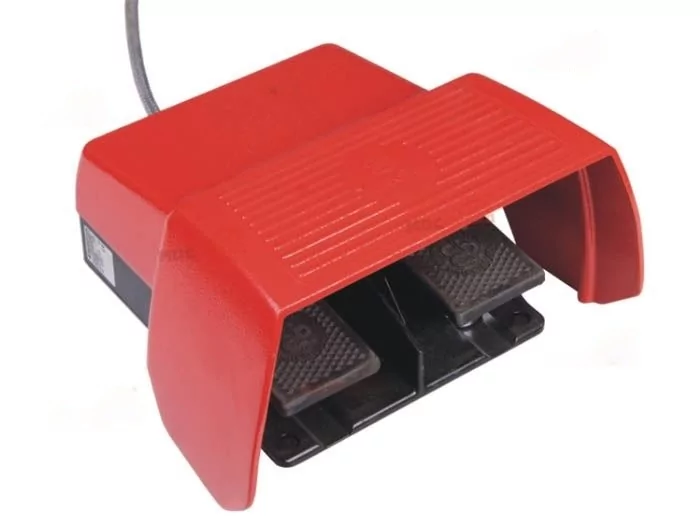

Педаль управления
Электромеханический листогиб H.M. Transtech TSM 3SH 40/15
Электромеханический листогиб серии TSM
Ручная настройка одного угла изгиба тип "МА"
Педаль управления
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Электромеханический листогиб H.M. Transtech TSM 3SH 40/15

Цена:
По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В корзину
Быстрый запрос
Под заказ
Характеристики

Основные характеристики

Код номенклатуры
46418
Производитель
Страна-производитель
Словакия
Тип привода
Электрический
Рабочая длина
4020 мм
Толщина металла
1.50 мм
Толщина металла (нержав. сталь 600 Н/мм2)
1.00 мм

Параметры подключения

Электропитание
3x380/50 В/Гц

Габариты

Длина
5100 мм
Ширина
1100 мм
Высота
1560 мм
Вес
5600 кг

Дополнительные параметры

Раскрытие верхнего прижима
200/90 мм
Двигатель прижимной балки
0.75 кВт
Двигатель гибочного фартука
3.0 кВт

Документы для скачивания

Стандартные инструменты H.M. Transtech TSM
Описание

Особенности

  • Электромеханический листогиб TSM 3SH 40/15 с рабочей длиной 4020 мм предназначен для изготовления прямоугольных воздуховодов, кровли и других изделий из листовой стали толщиной до 1.50 мм;

  • На моделях серии TSM 3SH все три балки оснащены сегментными ножами;

  • Станок оснащен устройством ручной регулировки угла гиба, переносной ножной педалью управления, PCL контроллером;

  • Привод и электрокомпоненты от известных европейских производителей: Lenze, Siemens, Omron, Schneider;

  • TSM 3SH 40/15 имеет усиленную станину, которая обеспечивает стабильную и долговечную работу станка без потери точностных параметров.

Стандартная комплектация:

  • Планка прижимной балки 30°;
  • Ручная настройка одного угла изгиба тип "МА";
  • Планка гибочной балки 20 мм;
  • Ручная настройка предварительной натяжки на гибочной балке;
  • Ножная педаль.

Возможные варианты исполнения электромеханического листогиба H.M. Transtech:

  • TSM - сплошная прижимная балка;
  • TSM S - сегментная прижимная балка;
  • TSM SH - высокая сегментная прижимная балка;
  • TSM 3SH - прижимная, нижняя и гибочная балки сегментные.
TSM - cплошной инструмент на всех 3-х балках.


TSM S - наклонные сегменты на прижимной балке, сплошной инструмент на гибочной и нижней балке.


TSM SH - высокие сегменты на прижимной балке, сплошной инструмент на гибочной балке и на нижней балке.

TSM 3SH - сегменты на всех 3-х балках, на прижимной балке высокие сегменты.

TSM DUO - на некоторых модификациях на прижимной балке может быть сплошной инструмент или сегменты SH.

* Значение толщины металла указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом текучести для остаточной деформации σВ, который не должен превышать 240 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.

Обзор опций

Рекомендуем приобрести к электромеханическому листогибу серии TSM

  MSD – ручной задний упор 100-1000 мм
  MOD – ручной задний упор с линейкой 75 -760 мм
  MPD – ручной задний упор с линейкой, пальцами, направляющими
  MZD – электромеханический задний упор 15-1500 мм для точного отреза
  PUD – установка угла гиба и положения заднего упора (включая MZD 1000)
  PP 45 (PP65)- цифровой контроллер с «тач-скрином» для установки угла гиба и положения заднего упора. Позволяет программировать до 100 профилей с 10 углами, количество изделий, корректировку угла, языки (включая MZD 1000)
  PATHFINDER 15“ TFT Multicolour, цифровой контроллер на неограниченное количество программ, симуляция в 2D, интерфейс Windows, USB-порт (включая MZD 1000)

Развернуть опции

Свернуть опции
