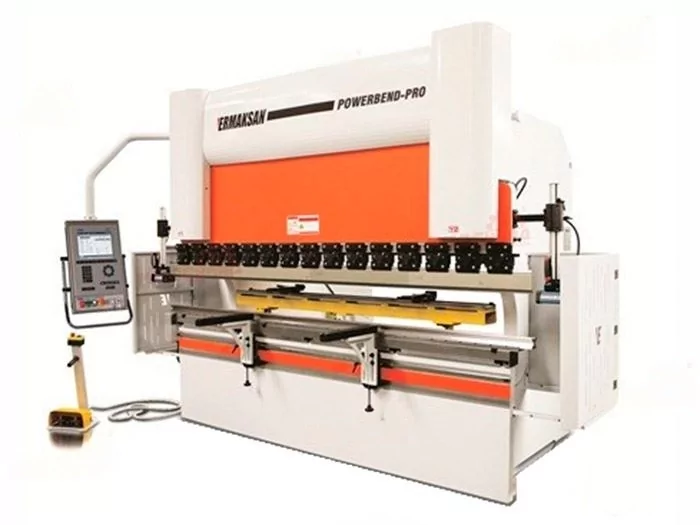

Листогибочный станок c ЧПУ ERMAKSAN серии Power-Bend PRO 3100-175

Главное фото
Листогибочный станок c ЧПУ ERMAKSAN серии Power-Bend PRO 3100-175
Листогибочный станок c ЧПУ ERMAKSAN серии Power-Bend PRO 3100-175
Листогибочный станок c ЧПУ ERMAKSAN серии Power-Bend PRO 3100-175
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Листогибочный станок c ЧПУ ERMAKSAN серии Power-Bend PRO 3100-175

Цена:
По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В корзину
Быстрый запрос
Под заказ
Характеристики

Основные характеристики

Код номенклатуры
46034
Производитель
ERMAKSAN
Страна-производитель
Турция
Тип привода
Гидравлический
Рабочая длина
3100 мм
Усилие
175 т
Расстояние между колоннами
2600 мм
Глубина подачи (зёв)
410 мм
Рабочая скорость по оси Y
180 мм/с
Рабочая скорость по оси X
230 мм/с
Рабочая скорость возврата инструмента ось Y
135 мм/с
Рабочая скорость гиба ось Y
10 мм/c
Ход
275 мм
Просвет
550 мм
Ход по оси Х
800 мм
Высота стола
900 мм
Объем масляного бака
200 л

Параметры подключения

Мощность двигателя
15 кВт

Габариты

Длина
4250 мм
Ширина
2150 мм
Высота
2800 мм
Вес
9450 кг

Дополнительные параметры

Ширина стола
90 мм
Количество передних поддержек листа
2 шт
Описание

Особенности

  • Листогибочный станок c ЧПУ ERMAKSAN серии Power-Bend PRO 3100-175 с рабочей длиной 3100 применяется для гибки профиля из листового металла с усилием до 175 тонн;

  • Power-Bend PRO оснащен контроллером Cybelec CybTouch 12 PS. Оператор может видеть графическое изображение в 2D и программировать желаемый результат. Во время процесса гибки на дисплее появляются подсказки;

  • Автоматическая настройка процесса, контроль заднего упора, графический раскрой детали. Есть контроль совместимости матрицы с изготовляемой деталью, а также контроль за столкновением детали и механизмов пресса;

  • Задний упор пресса оснащён 2 осями, винтовой шариковой парой, серводвигателем ACindramat;

  • Ручная система бомбирования стола и электросистема охлаждения от Siemens. Обе системы соответствуют нормам безопасности СЕ.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей оборудования, транспорта, электротехнических устройств для предприятий.

Комплект поставки:


Контроллер Cybelec CybTouch 12 PS (2D)

  • Автоматический расчёт параметров гибки;
  • Управление осями Y1, Y2, X, R;
  • 12-дюймовый дисплей, сенсорный экран;
  • Удобный и простой в использовании;
  • Интерфейс на русском и английском языках.

Линейные датчики, обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм.


Гидравлическая система марки Bosch-Rexroth или Hoerbiger.


Высокочувствительные линейные датчики Heidenhein или Givi Misure, установленные по осям X, обеспечивают точность позиционирования задних упоров 0,01 мм.


Электрическая система марки SIEMENS, в соответствии с нормами безопасности СЕ.


Передний суппорт с Т - образным пазом.


Механическая система быстрого зажима пуансона типа Amada-Promecam.


Пуансон на всю длину PS.135.85.08


4-х ручьевая V-образная закаленная матрица M.460.R


Задний упор, управляемый ЧПУ по оси X, оснащенный шарико-винтовой парой и высокоточным двигателем.

Автоматическая настройка позиций заднего упора и последовательность гибки согласно программе.

Пальцы заднего упора, регулируемые с точностью до 0,01 мм.


Хромированные цилиндры изготавливаются с точностью 0,001 мм, поршни специально усиливаются.

Обзор опций

В дополнительную комплектацию листогибочного пресса от ERMAKSAN могут быть включены световые и лазерные системы защиты, система смазки направляющих, специальные матрицы и пуансоны, а также многие другие полезные комплектующие.

Контроллер ER 70

  • Операционная система на базе Windows 2D (двухмерная симуляция гибки);
  • Стабильная работа в неблагоприятных условиях;
  • Хранение составленных программ для гибки;
  • Предварительный контроль гибов с помощью инструментов, имеющихся у пользователя;
  • Экран 10,4” LCD цветной, с высокой разрешимостью;
  • Микропроцессор 200 MHz. Оперативная память 200 MB;
  • Память для хранения данных об инструментах и продукции – 4 MB;
  • Семизначная нумерация программ;
  • 20-значная алфавитно-цифровая нумерация чертежей;
  • Повторяемость программ max 9999 раз;
  • Повторяемость шагов – 99 раз;
  • Количество шагов в одной программе – 25;
  • Переключатель дюйм/мм, TON/TONS и др.;
  • Внешнее подключение USB клавиатуры и мыши (2 шт. USB);
  • Сообщения об ошибках. Функция PLC (генерация последовательности).





Контроллер ER 90 (3D сенсорный экран)






Система контроля заднего упора по оси R


Компенсация прогиба управляемая вручную


Механическая система компенсации прогиба с управлением от ЧПУ


Передняя световая система защиты


Передняя лазерная система защиты


Пневматическая система крепления пуансона


Гидравлическая система крепления пуансона


Система крепления инструмента Wila

Развернуть опции

Свернуть опции
