с прямым приводом (опция: привод с червячным редуктором)
Минимальный угол индексации
1° (стол с прямым приводом) 0,001° (стол с червячным редуктором)
Время индексации стола на угол 90°, с
1,7
Время смены паллет, с
6
Расстояние от оси шпинделя до поверхности стола, мм
80 - 830
Перемещение и подачи
Максимальная скорость подачи по осям X/Y/Z, м/мин
20 м/мин
Скорость быстрого хода по осям Х/Y/Z, м/мин
54 м/мин
Шпиндель
Конец шпинделя
BT50
Частота вращения шпинделя, об/мин
8000 об/мин (опции: 12000 об/мин, 6000 об/мин)
Тип привода шпинделя
шпиндель-мотор (для 8000 и 12000 об/мин) редуктор (для опции 6000 об/мин)
Сменщик инструмента
Максимальная масса инструмента, кг
25
Время смены инструмента, сек
2 с
Тип сменщика инструмента
цепной
Кол-во инструментов, шт
40 (опции: 60, 80, 120)
Максимальный диаметр инструмента, мм
115 (270)
Максимальная длина инструмента, мм
500
Точность
Точность позиционирования по осям X/Y/Z, мм
± 0,004
Повторяемость по осям X/Y/Z, мм
± 0,0025
Параметры подключения
Необходимое давление воздуха, бар
6
Общая потребляемая мощность, кВт
40 кВт 380/50
Габариты
Длина, мм
4900
Ширина, мм
3200
Высота, мм
3125
Вес, кг
15 000
Описание
Особенности
Горизонтальный фрезерный обрабатывающий центр DMTG MDH50 - это мощный, жесткий и точный горизонтальный фрезерный обрабатывающий центр с ЧПУ для тяжелых работ;
Шпиндельная бабка высокой жесткости со шпиндельным узлом большого диаметра позволяет производить силовое резание. Инновационная система ЧПУ Fanuc 31i идеально подходит для управления обработкой деталей сложной формы. Сервоприводы шпинделя и осей производства Fanuc;
Высокоскоростной магазин инструментов цепного типа на 40 инструментов с синхронной заменой инструмента.Поворотный стол и три линейные оси обеспечивают возможность непрерывной обработки заготовки со всех сторон с одного установа. Заготовка обрабатывается с высокой производительностью и большим объемом снимаемой стружки, обработанная деталь имеет высокую размерную точность и низкую шероховатость обработанных поверхностей;

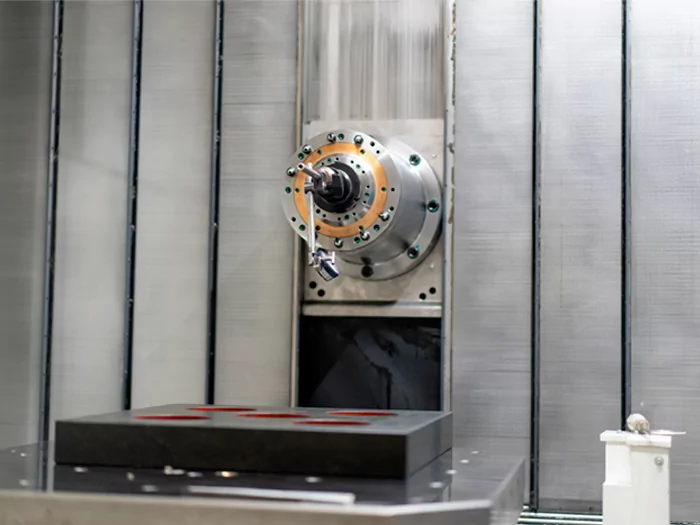

Мощный высокоточный шпиндель 8000 об/мин, установлен на прецизионные подшипники NSK (Япония). Большая рабочая зона и мощное основание позволяют обрабатывать тяжелые крупногабаритные заготовки;

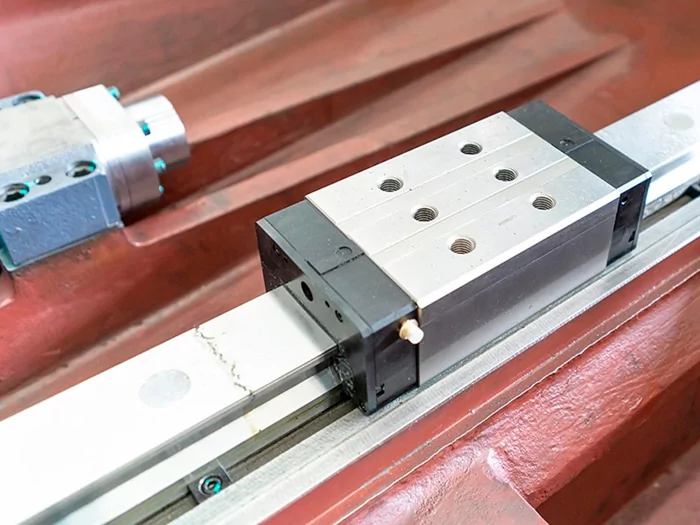

Точные линейные направляющие качения THK (Япония) с максимальной скоростью перемещений 54 м/мин. Высокоточные шлифованные шариковые винты THK (Япония) с предварительным натягом. Мощность двигателя 18,5 / 22 кВт (для 8000 об/мин) 25 / 30 кВт (для опции 12000 об/мин) 22 / 26 кВт (для опции 6000 об/мин с редуктором).
Рекомендации по применению
Предназначен для обработки крупногабаритных заготовок коробчатой формы в тяжелом, энергетическом и транспортном машиностроении, военно-промышленном комплексе, аэрокосмической, судостроительной, металлургической промышленности.
Комплект поставки:
Два шнековых транспортера для удаления стружки
Две тележки для сбора стружки
Пистолет для обдува воздухом рабочей зоны
Пистолет подачи СОЖ
Масляный охладитель шпинделя и опор ШВП
Радиатор электрошкафа
Освещение рабочей зоны
Обслуживающий инструмент
Руководство по эксплуатации на русском языке
Дополнительные опции:
Высокоскоростной шпиндель 12 000 об/мин
Шпиндель 6000 об/мин с редуктором ZF (Германия)
Стол увеличенного размера 630 х 630 мм
Стол с одной паллетой
Стол с приводом от червячного редуктора
Магазин инструментов цепного типа на 60 инструментов
Магазин инструментов цепного типа на 80 инструментов
Магазин инструментов цепного типа на 120 инструментов
Система подачи СОЖ через инструмент 20 бар
Система подачи СОЖ через инструмент 70 бар
Система фильтрации масляного тумана
Сепаратор масла для очистки СОЖ
Два ленточных транспортера для удаления стружки
Кондиционер электрошкафа
Дополнительные особенности:
Шариковые винты большого диаметра установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
Шпиндель и опоры ШВП по осям охлаждаются с помощью масляного охладителя с принудительной циркуляцией масла.
Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
Стол с прямым приводом (индексация 1°) либо с приводом через червячный редуктор (индексация 0,001°, опция).
Станок может быть оснащен приводом шпинделя с 2-х ступенчатой коробкой передач ZF (Германия).
Система подачи СОЖ с баком большой емкости.
Функция жесткого нарезания резьбы.
Полностью закрытая рабочая зона с защитными устройствами.
Два шнековых транспортера для удаления стружки из зоны резания (опция: ленточные транспортеры).
Автоматическая импульсная система смазки направляющих.
Большеразмерные раздвижные двери с бронированным стеклом.
Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
Пистолет для обдува рабочей зоны сжатым воздухом и пистолет подачи СОЖ облегчают удаление стружки с заготовки.
