Горизонтальный фрезерный обрабатывающий центр DMTG MDH65

Главное фото
Горизонтальные фрезерные центры
Процесс работы горизонтального фрезерного обрабатывающего центра серии MDH
Система ЧПУ Fanuc
Магазин инструментов цепного типа
Шпиндель
Серводвигатель с энкодером

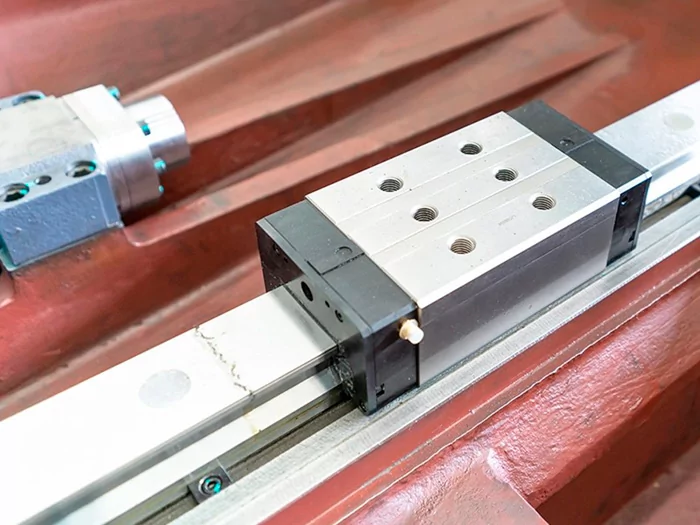

Линейный направляющий блок (подшипниковый узел (каретка) на направляющей рельсе)
Шарико-винтовой механизм (шариковая гайка на ходовом винте)
Cтанина с установленными направляющими и элементами шпиндельной бабки
Зажимное устройство с зафиксированной деталью

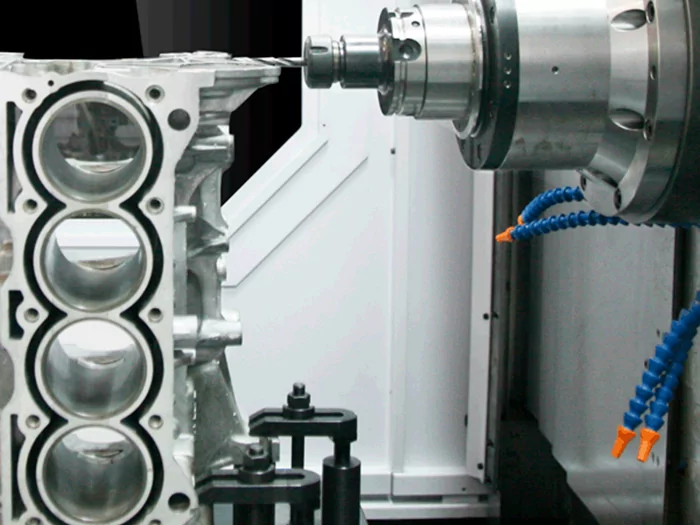

Процесс работы горизонтального фрезерного обрабатывающего центра серии MDH

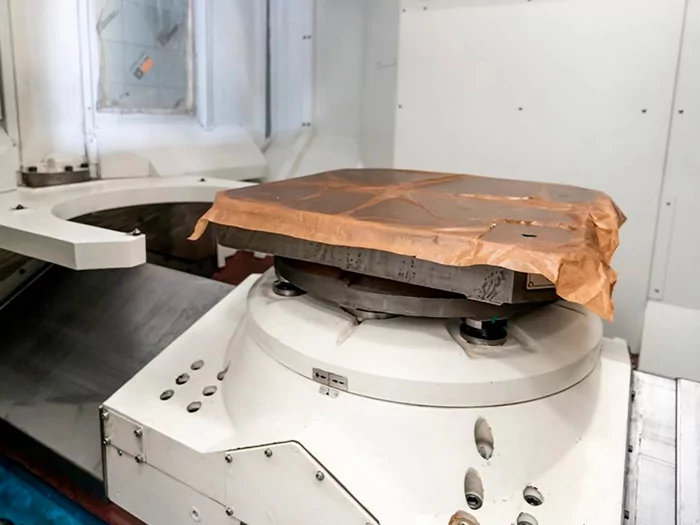

Поворотный стол
Главное фото: Горизонтальный фрезерный обрабатывающий центр DMTG MDH65
Горизонтальные фрезерные центры
Процесс работы горизонтального фрезерного обрабатывающего центра серии MDH
Система ЧПУ Fanuc
Магазин инструментов цепного типа
Шпиндель
Серводвигатель с энкодером
Линейный направляющий блок (подшипниковый узел (каретка) на направляющей рельсе)
Шарико-винтовой механизм (шариковая гайка на ходовом винте)
Cтанина с установленными направляющими и элементами шпиндельной бабки
Зажимное устройство с зафиксированной деталью
Процесс работы горизонтального фрезерного обрабатывающего центра серии MDH
Поворотный стол
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион




По запросу
Цена с НДС 20%
В спецификацию
Спецификация - это ваш список сохраненных товаров, по которому вы можете запросить коммерческое предложение и купить товар. Перейти к спецификациям
Быстрый заказ
Характеристики

Система управления

Система ЧПУ
Fanuc 31i

Основные характеристики

Производитель
Страна-производитель
КНР
Размер стола, мм
630 х 630 мм (опция: 800 х 800 мм)
Грузоподъемность, кг
1300
Тип направляющих
качения
Расстояние от торца шпинделя до стола, мм
200 – 1100 мм (для стола 630 х 630 мм) 300 - 1100 мм (для стола 800 х 800 мм)
Количество паллет, шт
2 (опция: 1)
Тип стола
с прямым приводом (опция: привод с червячным редуктором)
Минимальный угол индексации
1° (стол с прямым приводом) 0.001° (стол с червячным редуктором)
Время индексации стола на угол 90°, с
1.7
Время смены паллет, с
12
Расстояние от оси шпинделя до поверхности стола, мм
80 – 980

Перемещение и подачи

Ход по осям X/Y/Z, мм
1050 / 900 / 900 (или 800)
Максимальная скорость подачи по осям X/Y/Z, м/мин
20
Скорость быстрого хода по осям Х/Y/Z, м/мин
54

Шпиндель

Конец шпинделя
BT50
Частота вращения шпинделя, об/мин
8000 об/мин (опции: 12000 об/мин, 6000 об/мин)
Тип привода шпинделя
шпиндель-мотор (для 8000 и 12000 об/мин) редуктор (для опции 6000 об/мин)

Сменщик инструмента

Максимальная масса инструмента, кг
25
Время смены инструмента, сек
2
Тип сменщика инструмента
цепной
Кол-во инструментов, шт
40 (опции: 60, 80, 120)
Максимальный диаметр инструмента, мм
115 (270)
Максимальная длина инструмента, мм
500

Точность

Точность позиционирования по осям X/Y/Z, мм
± 0.005
Повторяемость по осям X/Y/Z, мм
± 0.003

Параметры подключения

Давление воздуха, бар
6
Мощность двигателя, кВт
18.5 / 22
Общая потребляемая мощность, кВт
40 кВт 380/50

Габариты

Длина, мм
5145
Ширина, мм
3340
Высота, мм
3350
Вес, кг
18000
Описание

Особенности

  • Горизонтальный фрезерный обрабатывающий центр DMTG MDH65 - это мощный, жесткий и точный горизонтальный фрезерный обрабатывающий центр с ЧПУ для тяжелых работ;

  • Инновационная система ЧПУ Fanuc 31i идеально подходит для управления обработкой деталей сложной формы;

  • Шариковые винты большого диаметра установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты;

  • Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений;

  • Шпиндель и опоры ШВП по осям охлаждаются с помощью масляного охладителя с принудительной циркуляцией масла. Функция жесткого нарезания резьбы.

Рекомендации по применению

  • Предназначен для обработки крупногабаритных заготовок коробчатой формы в тяжелом, энергетическом и транспортном машиностроении, военно-промышленном комплексе, аэрокосмической, судостроительной, металлургической промышленности.

Дополнительные особенности:

  • Шариковые винты большого диаметра установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты
  • Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений
  • Шпиндель и опоры ШВП по осям охлаждаются с помощью масляного охладителя с принудительной циркуляцией масла
  • Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента
  • Стол с прямым приводом (индексация 1°) либо с приводом через червячный редуктор (индексация 0.001°, опция)
  • Станок может быть оснащен приводом шпинделя с 2-х ступенчатой коробкой передач ZF (Германия)
  • Система подачи СОЖ с баком большой емкости
  • Функция жесткого нарезания резьбы
  • Полностью закрытая рабочая зона с защитными устройствами.
  • Два шнековых транспортера для удаления стружки из зоны резания (опция: ленточные транспортеры)
  • Автоматическая импульсная система смазки направляющих
  • Большеразмерные раздвижные двери с бронированным стеклом
  • Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей
  • Пистолет для обдува рабочей зоны сжатым воздухом и пистолет подачи СОЖ облегчают удаление стружки с заготовки

Комплектация станка:

  • Два шнековых транспортера для удаления стружки
  • Две тележки для сбора стружки
  • Пистолет для обдува воздухом рабочей зоны
  • Пистолет подачи СОЖ
  • Масляный охладитель шпинделя и опор ШВП
  • Радиатор электрошкафа
  • Освещение рабочей зоны
  • Обслуживающий инструмент
  • Руководство по эксплуатации на русском языке

Дополнительная комплектация станка:

  • Высокоскоростной шпиндель 12 000 об/мин
  • Шпиндель 6000 об/мин с редуктором ZF (Германия)
  • Стол увеличенного размера 800 х 800 мм
  • Стол с одной паллетой
  • Стол с приводом от червячного редуктора
  • Магазин инструментов цепного типа на 60 инструментов
  • Магазин инструментов цепного типа на 80 инструментов
  • Магазин инструментов цепного типа на 120 инструментов
  • Система подачи СОЖ через инструмент 20 бар
  • Система подачи СОЖ через инструмент 70 бар
  • Система фильтрации масляного тумана
  • Сепаратор масла для очистки СОЖ
  • Два ленточных транспортера для удаления стружки
  • Кондиционер электрошкафа
