Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135

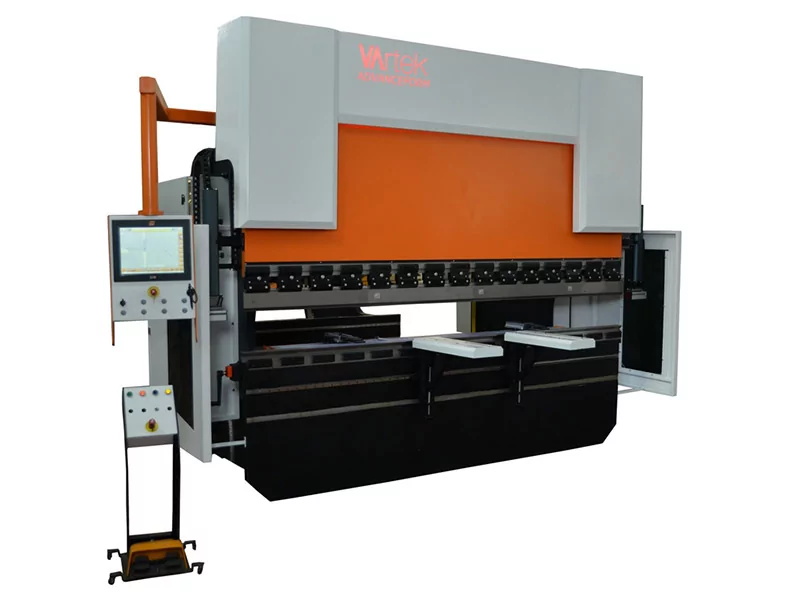

Главное фото
Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135
Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135
Контроллер
Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135
Задний упор
Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm (тандем)
Гидравлический вертикально-гибочный пресс VARTEK
Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135
Гидравлическая система Hoerbieger
Гидравлический вертикально-гибочный пресс VARTEK. Вид сзади
Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135
Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135
Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135
Контроллер
Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135
Задний упор
Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm (тандем)
Гидравлический вертикально-гибочный пресс VARTEK
Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135
Гидравлическая система Hoerbieger
Гидравлический вертикально-гибочный пресс VARTEK. Вид сзади
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135

Цена:
4 161 118 ₽
138 246 BYN
26 571 026 KZT
4 794 660 KGS
22 433 695 AMD
$56 776,82
54 704,17 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




4 161 118 ₽
138 246 BYN
26 571 026 KZT
4 794 660 KGS
22 433 695 AMD
$56 776,82
54 704,17 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Под заказ

Добавить опцию

Оси Z1 и Z2 для AdvanceForm
770 801 ₽
25 609 BYN
4 921 985 KZT
888 157 KGS
4 155 590 AMD
$10 517,27
10 133,33 €
Модификация PRO ADD-ON (контроллер Next 3 (6 осей), оси Z1 и Z2) для AdvanceForm 2100 мм - 2600 мм
1 786 153 ₽
59 342 BYN
11 405 566 KZT
2 058 099 KGS
9 629 624 AMD
$24 371,35
23 481,67 €
Моторизированная система компенсации прогиба для AdvanceForm 2100 мм - 2600 мм
200 687 ₽
6 667 BYN
1 281 497 KZT
231 242 KGS
1 081 957 AMD
$2 738,30
2 638,33 €
Задний упор 1000 мм для AdvanceForm 2100 мм - 2600 мм
120 438 ₽
4 001 BYN
769 060 KZT
138 775 KGS
649 311 AMD
$1 643,32
1 583,33 €
Лазерная защита пальцев для AdvanceForm
130 453 ₽
4 334 BYN
833 014 KZT
150 315 KGS
703 306 AMD
$1 779,98
1 715,00 €
Показать все Скрыть
Характеристики

Основные характеристики

Код номенклатуры
41488
Производитель
Страна-производитель
Турция
Тип привода
Гидравлический
Рабочая длина
2600 мм
Усилие
135 т
Расстояние между колоннами
(B) 2100 мм
Глубина подачи (зёв)
(H) 500 мм
Оси
Y1, Y2, X, R
Рабочая скорость по оси Y
180 мм/с
Рабочая скорость по оси X
500 мм/с
Рабочая скорость возврата инструмента ось Y
160 мм/с
Рабочая скорость гиба ось Y
10 мм/c
Ход
(I) 280 мм
Просвет
(J) 535 мм
Ход по оси Х
800 мм
Высота стола
(F) 850 мм
Объем масляного бака
150 л

Параметры подключения

Электропитание
3x380/50 В/Гц
Мощность двигателя
11 кВт

Габариты

Длина
(L) 3300 мм
Ширина
(E) 2250 мм
Высота
(G) 2830 мм
Вес
7750 кг

Дополнительные параметры

Перемещение по оси R
250 мм
Скорость перемещения заднего упора
500 мм/с
Ширина стола (К)
85 мм
Описание

Особенности

  • Гидравлический вертикально-гибочный пресс VARTEK AdvanceForm 2600x135 предназначен для гибки металла с усилием до 135 тонн;

  • В базовой комплектации поставляется с сенсорным контроллером Next 2D с дисплеем 15''. Next 2D имеет удобный интерфейс, поддерживает до 5 осей управления, позволяет осуществлять переналадку и контролировать гибку в процессе работы. Память контроллера рассчитана на 999 программ, в одной программе 11 шагов;

  • Рама станка изготовлена из прочной стали ST44 A1). Для точной и быстрой гибки используются высокоточные (0,01 мм) линейные направляющие Hiwin и прецизионная гидравлическая система Hoerbieger;

  • Система компенсации прогиба стола с ручным приводом обеспечивает постоянство угла на протяжении всего гиба. Специальные высокоточные широкие направляющие (ползуны) обеспечивают минимальное отклонение траверсы по осям Y. Также есть защита от перекоса верхней балки;

  • Для защиты оператора установлен фотоэлектрический задний барьер. Станок можно оснастить дополнительными опциями, которые позволят увеличить возможности станка.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей оборудования, транспорта, электротехнических устройств для предприятий с малым производственным объемом.

Стандартная комплектация:

  • 4 оси управления контроллером (Y1; Y2; X; R);
  • Задний упор по осям X и R приводится в движение сервоприводами Mitsubishi (Япония) с помощью ШВП;
  • Высокоточные (0,01 мм) линейные направляющие Hiwin (Тайвань);
  • Контроллер NEXT 2D (Италия), сенсорный дисплей 15'', USB разъём, сетевой разъем Ethernet для удаленного подключения;
  • Компенсация прогиба стола с ручным приводом;
  • Высокоточный задний упор Unimec (Италия) с повышенными скоростями движения по осям: ось X - 500 мм/сек, ось R - 200 мм/сек, ось Z - 1200  мм/сек;
  • Увеличенные скорости траверсы: свободного хода 180мм/с; рабочая 10 мм/с; скорость отвода 160 мм/с;
  • Фотоэлектрический задний барьер;
  • Комплект инструмента Rolleri (Италия):
  • Матрица М.460R (3шт.*835мм)
  • Пуансон PS.135.85.08. (3шт.*835мм)
  • Защита от перекоса верхней балки;
  • Специальные высокоточные широкие направляющие (ползуны) обеспечивают минимальное отклонение траверсы по осям Y;
  • Синхронизированные гидроцилиндры Y1- Y2;
  • Быстрый зажим инструмента с европейским креплением Amada-Promecam;
  • Фронтальные опоры поддержки листа с шариковыми направляющими и линейками;
  • Гидравлика Hoerbieger (Германия);
  • Электроника Siemens (Германия);
  • Высокоточная (до 0,01 мм) прочная станина;
  • Поршни и цилиндры отшлифованные и хромированные.

Стандартный гибочный инструмент:




Контроллер

Быстросменные зажимы


Вырез в стойках (зев)

Сервопривод Mitsubishi

Электрокомпоненты

Упор с линейкой
