Главная → Заготовительный участок → Гильотины → Гидравлические гильотины → Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S

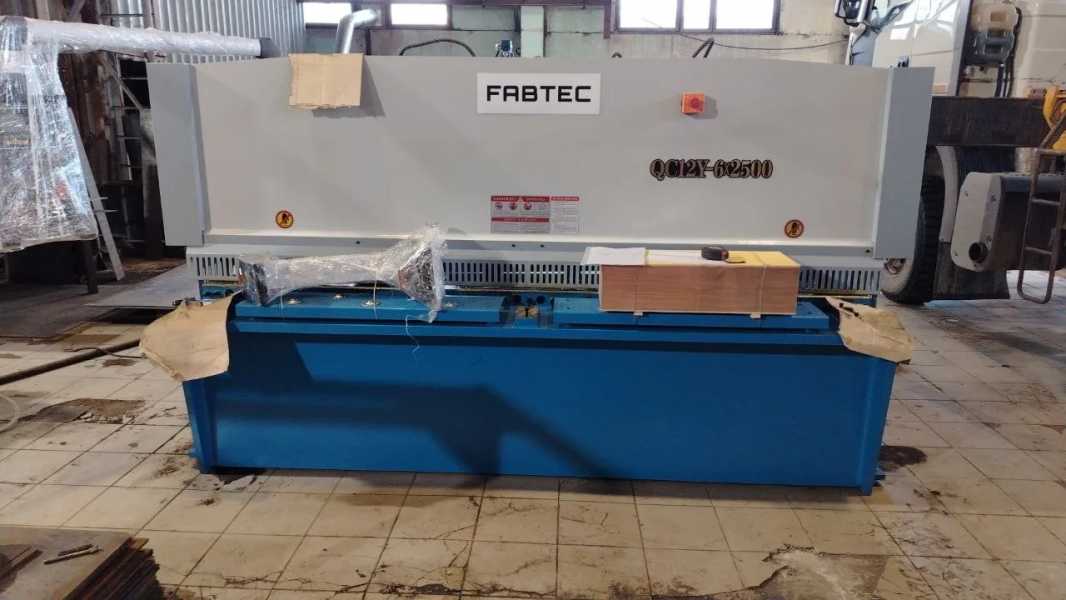

Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S

Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S

Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S

Цена:

1 499 320 ₽

42 382 BYN

6 154 057 KZT

1 153 636 KGS

5 024 323 AMD

$13 004,61

12 206,20 €

Цена с НДС 20%

Цена с НДС 0%

Перейти в корзину

1 499 320 ₽ 42 382 BYN 6 154 057 KZT 1 153 636 KGS 5 024 323 AMD $13 004,61 12 206,20 € Цена с НДС 20% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0%
Посмотреть в работе Узнайте, как посмотреть станок на действующем производстве. Быстрый запрос
В наличии Пусконаладка и сервис Рекомендуем посмотреть этот станок в работе на нашей производственной площадке!

В лизинг от 29 986 ₽/мес

или

кредит

Добавить опцию

Увеличение заднего упора до 800 мм для QC12Y

61 242 ₽

1 731 BYN

251 370 KZT

47 122 KGS

205 224 AMD

$531,19

498,58 €

Увеличение заднего упора до 1000 мм для QC12Y

122 496 ₽

3 463 BYN

502 793 KZT

94 253 KGS

410 493 AMD

$1 062,49

997,26 €

Описание

Обзор опций

Обзоры

Модельный ряд

Доставка и оплата

Характеристики

Основные характеристики

Производитель

FABTEC

Код номенклатуры

45036

Страна-производитель

КНР

Рабочая длина, мм

2500

Настройка заднего упора, мм

20-600

Толщина металла, мм

Угол резки, °

1°30′ °

Количество ходов, шт/мин

Параметры подключения

Мощность двигателя, кВт

7.5

Габариты

Длина, мм

3350

Ширина, мм

1600

Высота, мм

1600

Вес, кг

4000

Описание

Особенности

QC12Y - 6x2500 с ЧПУ Е21S - это гидравлическая гильотина с рабочей длиной 2500 мм, предназначенная для обработки листового металла толщиной до 6 мм;
Жёсткая сварная рама обеспечивает высокую надёжность станка при работе. Станок оборудован системой ЧПУ Е21S и надёжной гидравлической системой, которая включает в себя блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи Bosch-Rexroth (Германия), масляной насос SUMITOMO (Япония);
Верхняя балка при выполнении реза движется по дуге (принцип качающейся балки), что позволяет более точно резать металл, чем при движении балки по прямолинейной траектории;
Шариковые вставки на станке позволяют удобно размещать и передвигать заготовки. Точность позиционирования осуществляется с помощью теневой подсветки линии реза;
Спереди и сзади установлены защитные решётки и барьеры, для ограничения доступа в опасные зоны.

Рекомендации по применению

Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.

Комплект поставки:

Управление ESTUN E21S;
Рабочий стол с шариками;
Передние поддерживающие опоры (min 3 шт) L=800;
Привод заднего упора электро-механический;
Управление задним упором с электроприводом, точность позиционирования упора ± 0,1 мм;
Дистанционная педаль управления;
Набор режущего инструмента (верхний и нижний);
Комплект инструмента для наладки гильотины;
Руководство по эксплуатации на русском языке.

Контроллер ESTUN E21S

Контроль перемещения заднего упора.
Контроль количества циклов.
Контроль конечного положения.
Возвращение в исходное положение.
Автоматический поиск начальной точки.
Сохранение и восстановление параметров.
Быстрая индексация позиции.
Память на 40 программ по 25 шагов в каждой.
Защита от внезапного выключения питания.

Конструкция гидравлической гильотины QC12Y

Масляный бак и гидравлический блок Подсветка Поворотная балка Панель управления Главный цилиндр Быстрое возвращение цилиндра Защитный барьер Редуктор заднего упора Зев Задний упор
Верхний нож Нижний нож Рабочий стол
Вид гильотины QC12Y

* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σ_В, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.
