Гидравлическая гильотина QC11Y - 6x2500

Гидравлическая гильотина QC11Y - 6x2500

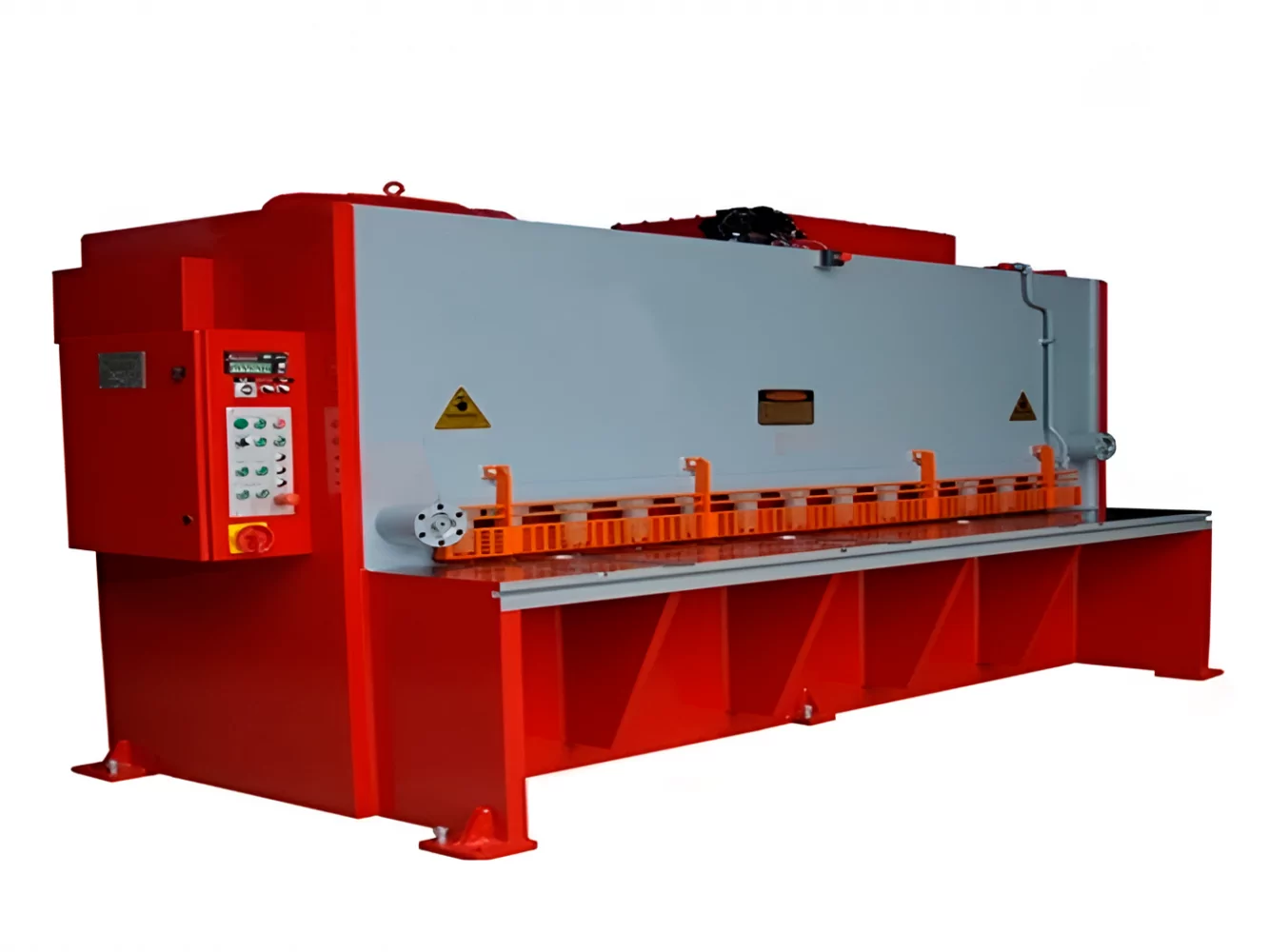

Фото №1. Главное фото: Гидравлическая гильотина QC11Y - 6x2500
Фото №2. Схема гидравлической гильотины QC11Y
Фото №3. Стол с перемещением на шариковых направляющих. Боковой упор-ограничитель с линейкой
Фото №4. Задний стол с поддержкой листа и выбросом заготовки назад
Фото №4.
Фото №1. Главное фото: Гидравлическая гильотина QC11Y - 6x2500
Главное фото: Гидравлическая гильотина QC11Y - 6x2500
Фото №2. Схема гидравлической гильотины QC11Y
Фото №3. Стол с перемещением на шариковых направляющих. Боковой упор-ограничитель с линейкой
Фото №4. Задний стол с поддержкой листа и выбросом заготовки назад
Фото №4.
Характеристики

Основные характеристики

Производитель
Страна-производитель
КНР
Рабочая длина, мм
2500
Толщина металла, мм
6
Количество резов
10 рез./мин
Угол резки, °
0.5 – 1.5 °

Задний упор и прижимы

Настройка заднего упора, мм
20 – 500

Параметры подключения

Мощность двигателя, кВт
7.5

Габариты

Длина, мм
3040
Ширина, мм
1610
Высота, мм
1620
Вес, кг
5000
Описание
Особенности

Гидравлическая гильотина QC11Y - 6x2500 с рабочей длиной 2500 мм применяется для резки листового металла толщиной до 6 мм;

Жёсткая сварная рама устойчива к вибрации и динамическим нагрузкам. Рабочие узлы изготовлены из износостойких материалов. Гидравлическая система и двигатель – от немецких производителей;

Контроллер Estun E21S позволяет задавать угол и длину реза. Гидравлические цилиндры обеспечивают равномерное усилие на заготовку;

Установлена передняя поддержка для работы с длинными листами металла. Легкая подача листа и зажим заготовки благодаря гидравлическим цилиндрам и шарико-винтовым роликам;

Оператор защищён ограждением в рабочей зоне, исключающим доступ к подвижным механизмам во время работы.

Рекомендации

Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.

Стандартная комплектация:

  • Контроллер Estun E21S
  • Электрическое управление задней осью X
  • Преобразователь DELTA
  • Шарико-винтовая передача HIWIN с точностью 0.05 мм
  • Передняя рама поддержки
  • Гидравлическая система от немецкой компании Bosch Rexroth
  • Двигатель Siemens
  • Гидравлическая и электрическая защита от перегрузки
  • Подсветка линии резки
  • Материалы для ножей
  • Ножной переключатель
  • Инструмент для регулировки угла резки

Контроллер ESTUN E21S

  • Контроль перемещения заднего упора
  • Контроль угла зазора и наклона ножей
  • Контроль количества циклов
  • Контроль конечного положения
  • Одностороннее и двунаправленное позиционирование
  • Возвращение в исходное положение
  • Автоматический поиск начальной точки
  • Сохранение и восстановление параметров
  • Быстрая индексация позиции
  • Память на 40 программ по 25 шагов в каждой
  • Защита от внезапного выключения питания

Принцип работы гидравлической гильотины QC11Y

  1. Направляющий ролик
  2. Направляющая пластина
  3. Задний упор
  4. 4-х сторонний прямоугольный нож
  5. Угловая поверхность
  6. Прижимные опоры
  7. Покрытие
  8. Листовой металл

Зазор между лезвиями

Гильотина имеет автоматическую регулировку зазора ножей с контроллера.




Для достижения идеального результата резания можно отрегулировать угол сдвига в соответствии с толщиной металла.


Вид спереди гильотины серии QC11Y


* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σВ, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.

Модельный ряд
Модель
Рабочая длина, мм
Толщина металла, мм
Цена
2500
6
Текущая модель
3200
6
Подробнее
4000
6
Подробнее
2500
8
Подробнее
3200
8
Подробнее
3200
10
Подробнее
3200
12
Подробнее
