Главная → Заготовительный участок → Гильотины → Гидравлические гильотины → Гидравлическая гильотина QC11Y - 10×3200

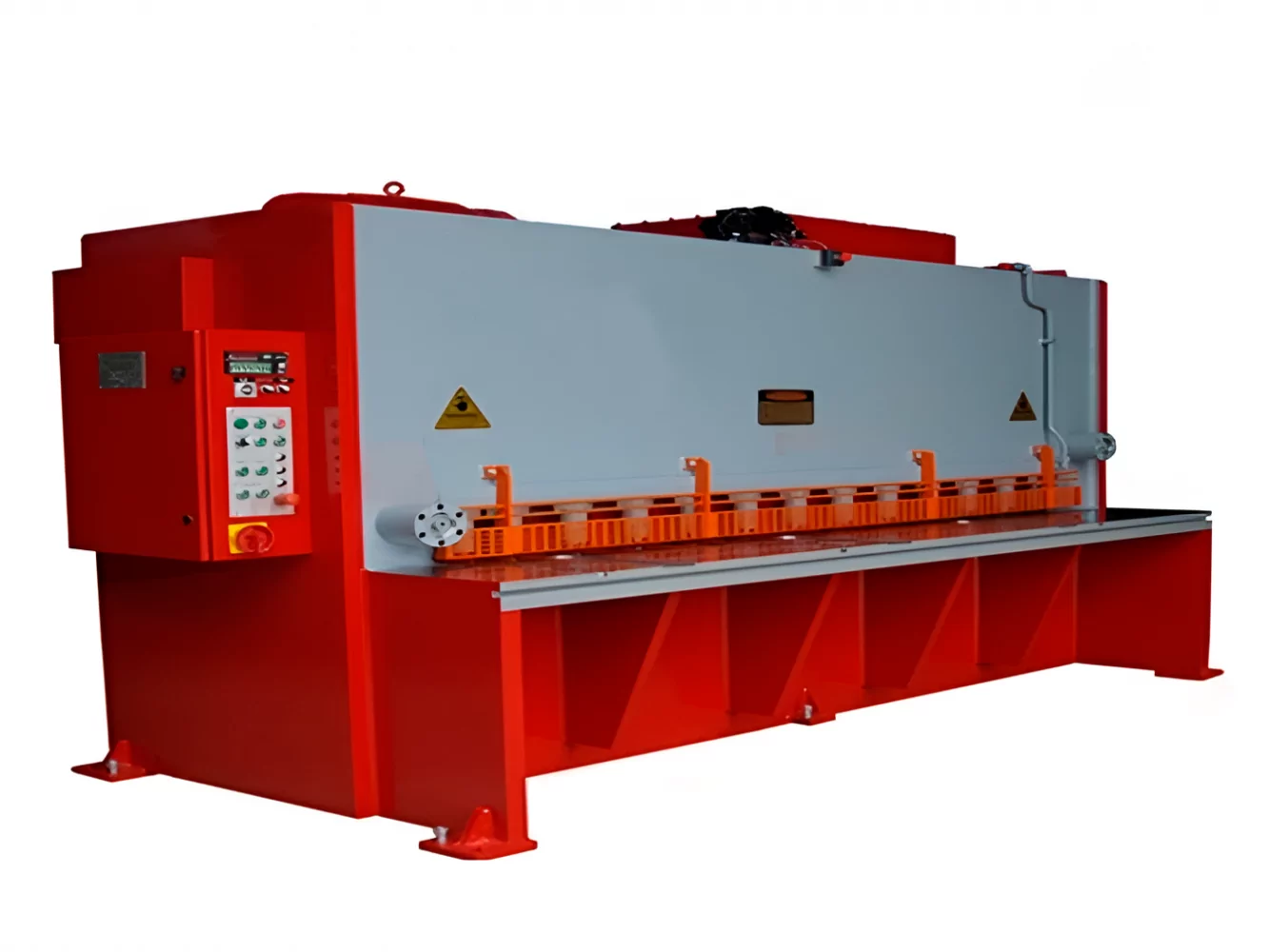

Гидравлическая гильотина QC11Y - 10×3200

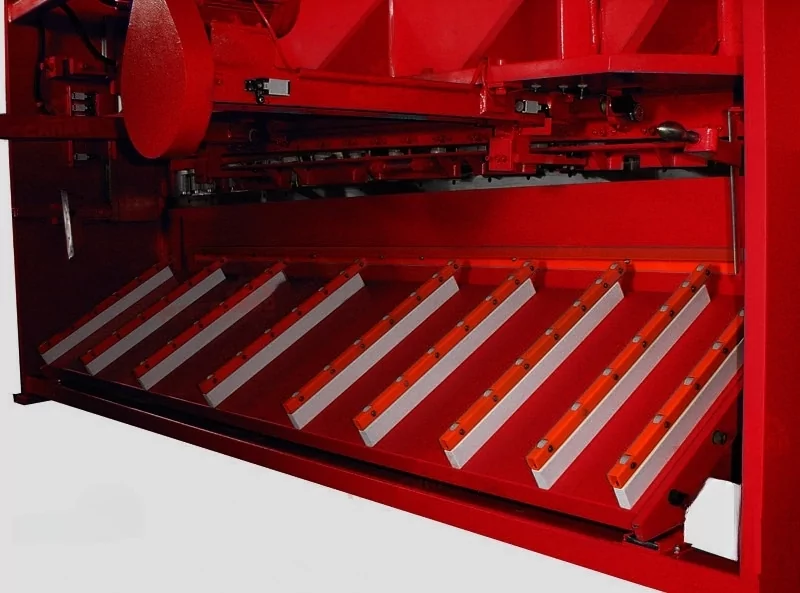

Задний стол с поддержкой листа и выбросом заготовки назад

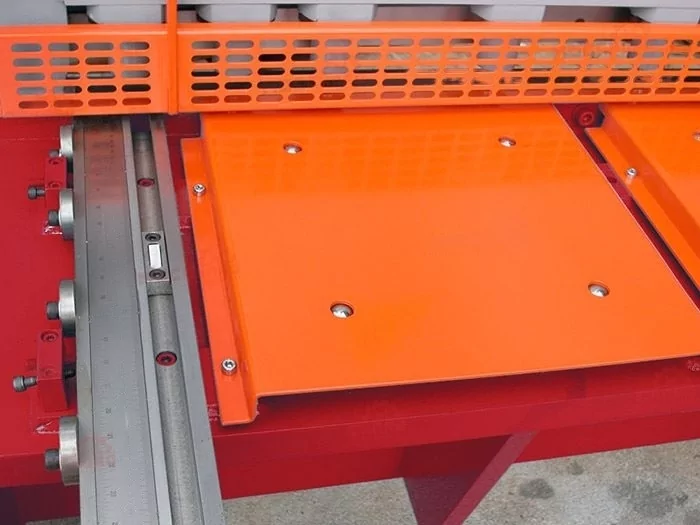

Стол с перемещением на шариковых направляющих. Боковой упор-ограничитель с линейкой

Комплект ножей для гидравлической гильотины QC11Y

Гидравлическая гильотина QC11Y - 10×3200

Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Гидравлическая гильотина QC11Y - 10×3200

Цена:

По запросу

Цена с НДС 20%

Цена с НДС 0%

Перейти в корзину

По запросу Цена с НДС 20% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0%
В корзину Быстрый запрос
Под заказ

Описание

Модельный ряд

Доставка и оплата

Характеристики

Основные характеристики

Производитель

FABTEC

Страна-производитель

КНР

Рабочая длина, мм

3200

Настройка заднего упора, мм

20-750

Толщина металла, мм

Угол резки, °

0.5-1.5 °

Количество резов

9 рез./мин

Параметры подключения

Мощность двигателя, кВт

Габариты

Длина, мм

3860

Ширина, мм

1700

Высота, мм

1700

Вес, кг

8000

Описание

Особенности

Гидравлическая гильотина QC11Y - 10×3200 с рабочей длиной 3200 мм применяется для резки листового металла толщиной до 10 мм;
Жёсткая и прочная конструкция станка выдерживает значительные нагрузки. Закаленная рама устойчива к вибрации. На гильотине установлены электрические компоненты от ведущих мировых производителей;
Высокая производительность в сочетании с прецизионной точностью реза благодаря контроллеру Estun E21S. Регулировка зазорами между ножами;
Подсветка линии резки, передняя поддержка для работы с длинными заготовками, шариковые направляющие для легкой подачи листа и зажима заготовки;
Безопасность работы обеспечивают специальные защитные барьеры спереди и сзади.

Рекомендации по применению

Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.

Стандартная конфигурация станка:

Контроллер Estun E21S;
Электрическое управление задней осью X;
Преобразователь DELTA;
Шарико-винтовая передача HIWIN с точностью 0.05 мм;
Передняя рама поддержки;
Гидравлическая система от немецкой компании Bosch Rexroth;
Двигатель Siemens;
Гидравлическая и электрическая защита от перегрузки;
Подсветка линии резки;
Материалы для ножей;
Ножной переключатель;
Инструмент для регулировки угла резки.

Контроллер ESTUN E21S

Контроль перемещения заднего упора.
Контроль угла зазора и наклона ножей.
Контроль количества циклов.
Контроль конечного положения.
Одностороннее и двунаправленное позиционирование.
Возвращение в исходное положение.
Автоматический поиск начальной точки.
Сохранение и восстановление параметров.
Быстрая индексация позиции.
Память на 40 программ по 25 шагов в каждой.
Защита от внезапного выключения питания.

Принцип работы гидравлической гильотины QC11Y

Направляющий ролик Направляющая пластина Задний упор 4-х сторонний прямоугольный нож Угловая поверхность Прижимные опоры Покрытие Листовой металл
Зазор между лезвиями Гильотина имеет автоматическую регулировку зазора ножей с контроллера.
Для достижения идеального результата резания можно отрегулировать угол сдвига в соответствии с толщиной металла.
Вид спереди гильотины серии QC11Y

* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σ_В, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.
