Гидравлическая гильотина QC11Y - 8×3200

Главное фото
Схема гидравлической гильотины QC11Y
Стол с перемещением на шариковых направляющих. Боковой упор-ограничитель с линейкой
Задний стол с поддержкой листа и выбросом заготовки назад

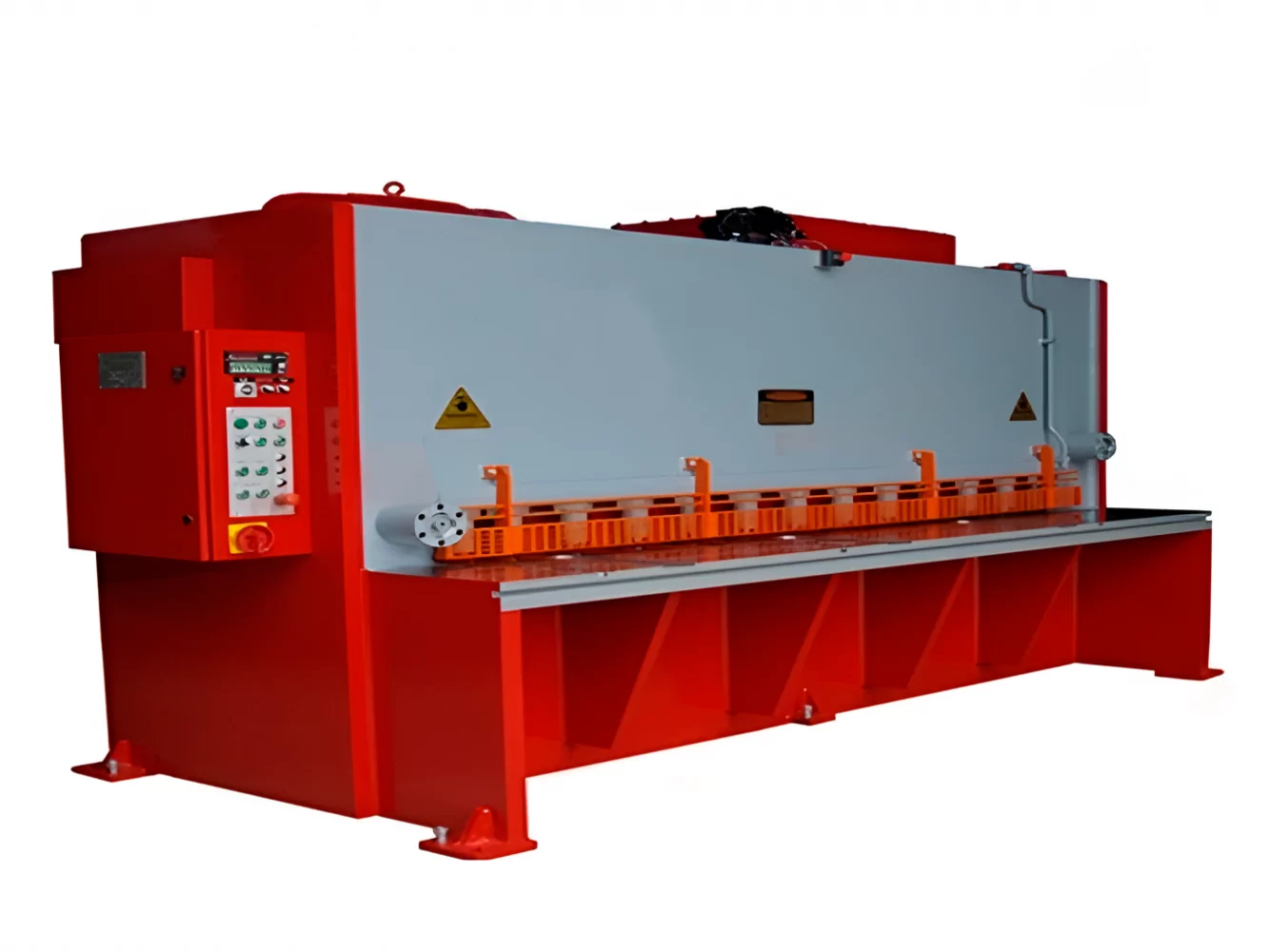

Главное фото: Гидравлическая гильотина QC11Y - 8×3200
Схема гидравлической гильотины QC11Y

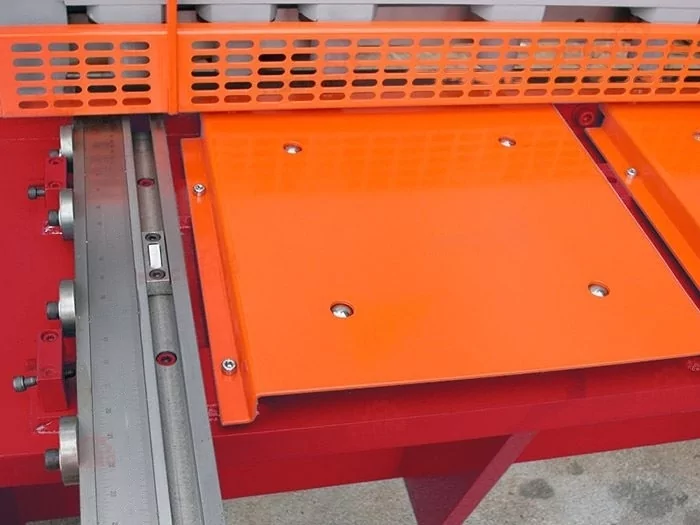

Стол с перемещением на шариковых направляющих. Боковой упор-ограничитель с линейкой
Задний стол с поддержкой листа и выбросом заготовки назад
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион

Гидравлическая гильотина QC11Y - 8×3200

Цена:
По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В корзину
Спецификация - это ваш список сохраненных товаров, по которому вы можете запросить коммерческое предложение. Перейти к спецификациям
Быстрый запрос
Под заказ
Характеристики

Основные характеристики

Производитель
Страна-производитель
КНР
Рабочая длина, мм
3200
Настройка заднего упора, мм
20-750
Толщина металла, мм
8
Угол резки, °
0.5-1.5 °
Количество резов
8 рез./мин

Параметры подключения

Мощность двигателя, кВт
7.5

Габариты

Длина, мм
3860
Ширина, мм
1700
Высота, мм
1700
Вес, кг
7200
Описание

Особенности

  • Гидравлическая гильотина QC11Y - 8×3200 с рабочей длиной 3200 мм применяется для резки листового металла толщиной до 8 мм;

  • Жёсткая и прочная конструкция станка закалена и устойчива к вибрации при работе. Качественные компоненты станка: мощный и надежный двигатель от Siemens, гидравлическая система от Bosch Rexroth и т.д;

  • Простой и эффективный механизм для регулировки зазора между ножами. Контроллер Estun E21S для прецизионной и качественной резки;

  • Передняя поддержка для работы с длинными листами металла. Автоматическое, точное позиционирование заднего упора по оси Х. Специальная подсветка линии резки;

  • Защитная панель для безопасной и комфортной работы.

Рекомендации по применению

  • Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.

Стандартная конфигурация станка:

  • Контроллер Estun E21S;
  • Электрическое управление задней осью X;
  • Преобразователь DELTA;
  • Шарико-винтовая передача HIWIN с точностью 0.05 мм;
  • Передняя рама поддержки;
  • Гидравлическая система от немецкой компании Bosch Rexroth;
  • Двигатель Siemens;
  • Гидравлическая и электрическая защита от перегрузки;
  • Подсветка линии резки;
  • Материалы для ножей;
  • Ножной переключатель;
  • Инструмент для регулировки угла резки.

Контроллер ESTUN E21S

  • Контроль перемещения заднего упора.
  • Контроль угла зазора и наклона ножей.
  • Контроль количества циклов.
  • Контроль конечного положения.
  • Одностороннее и двунаправленное позиционирование.
  • Возвращение в исходное положение.
  • Автоматический поиск начальной точки.
  • Сохранение и восстановление параметров.
  • Быстрая индексация позиции.
  • Память на 40 программ по 25 шагов в каждой.
  • Защита от внезапного выключения питания.

Принцип работы гидравлической гильотины QC11Y

  1. Направляющий ролик
  2. Направляющая пластина
  3. Задний упор
  4. 4-х сторонний прямоугольный нож
  5. Угловая поверхность
  6. Прижимные опоры
  7. Покрытие
  8. Листовой металл

Зазор между лезвиями

Гильотина имеет автоматическую регулировку зазора ножей с контроллера.




Для достижения идеального результата резания можно отрегулировать угол сдвига в соответствии с толщиной металла.

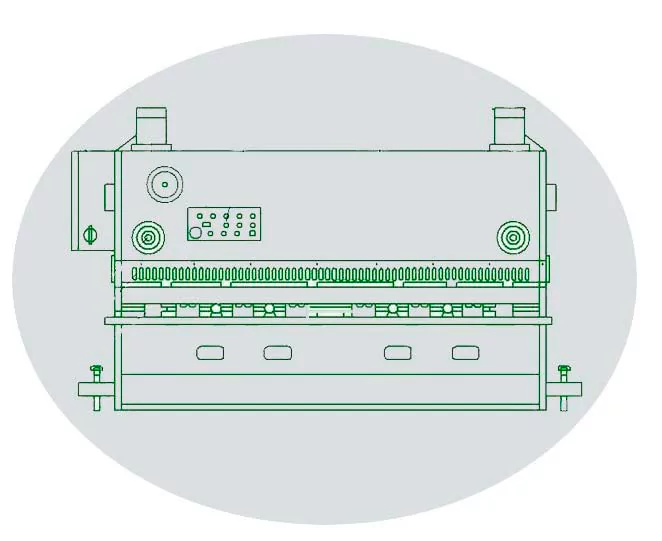

Вид спереди гильотины серии QC11Y


* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σВ, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.
