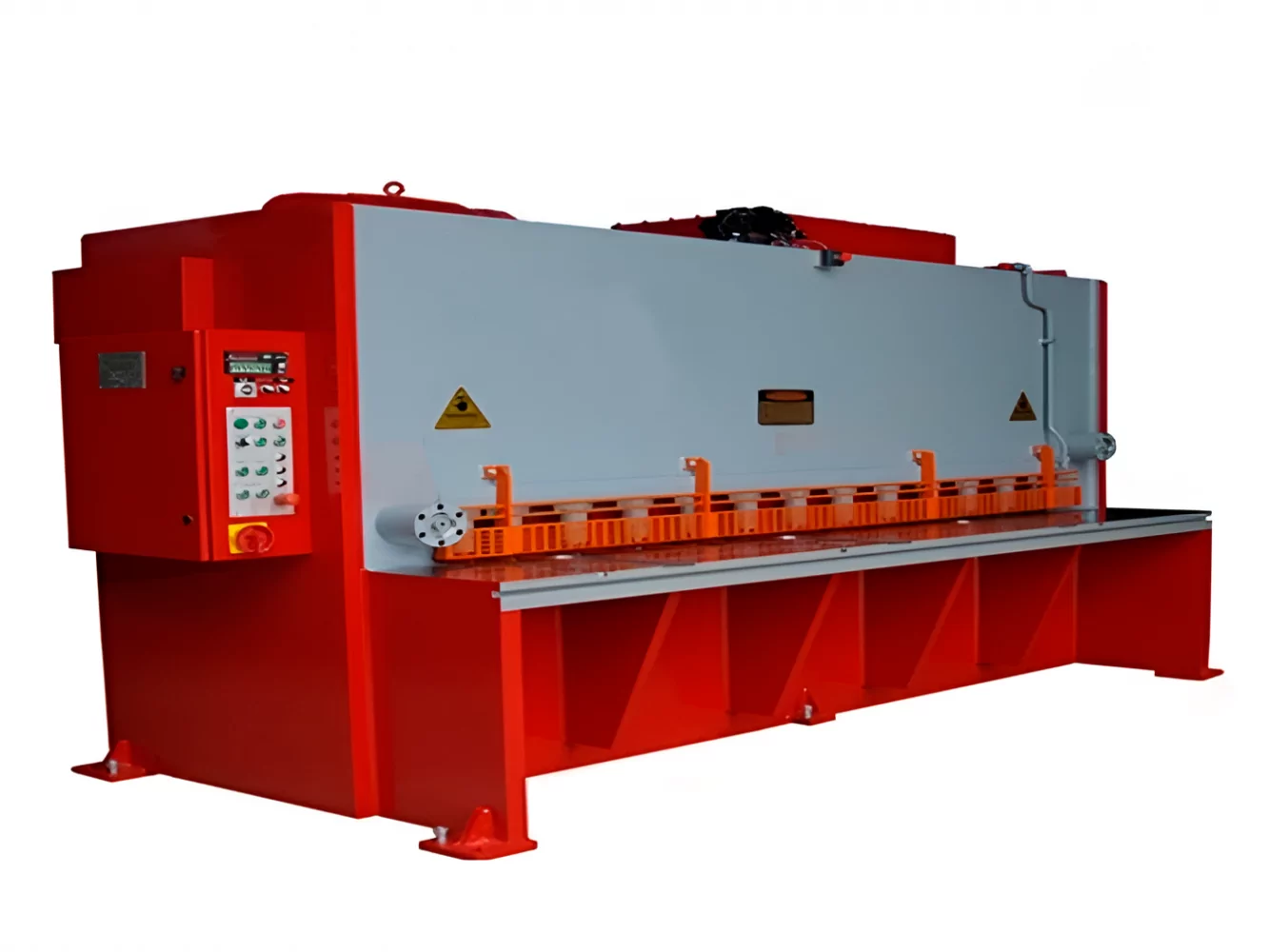

Главное фото

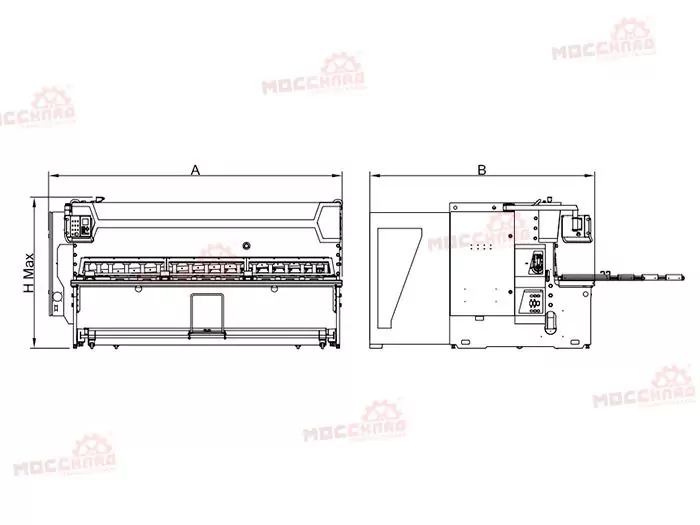

Схема гидравлической гильотины QC11Y
Стол с перемещением на шариковых направляющих. Боковой упор-ограничитель с линейкой
Задний стол с поддержкой листа и выбросом заготовки назад
Комплект ножей для гидравлической гильотины QC11Y
Гидравлическая гильотина QC11Y - 12×3200
РУБ
РУБ (НДС 20%)
BYN (НДС 0%)
KZT (НДС 0%)
KGS (НДС 0%)
AMD (НДС 0%)
USD (НДС 0%)
EUR (НДС 0%)

станки со склада

Новости компании

15.11.2019
Приглашаем на выставку оборудования для деревообработки WOODEX 2019
Получите бесплатный билет по нашему промокоду wdx19eDLOS. Подробнее>>>

06.11.2019
Снижаем цены на все маркираторы Flexmark
Выгода до 20% при покупке маркиратора до конца 2019 г. Подробнее>>>

01.11.2019
Представляем фотоотчёты с осенних выставок МОССклада
Фестиваль столярного дела (СПб), Weldex, Технофорум. Подробнее>>>

Курсы валют 05.12.2019
1 USD:
64.1948 руб
1 EUR:
71.1086 руб
1 BYN:
30.3020 руб
100 KZT:
16.5653 руб
100 KGS:
91.7069 руб
100 AMD:
13.4299 руб
Каталог 2019 №1
в формате PDF (8.6 Мб)

Гидравлическая гильотина QC11Y - 12×3200

Гидравлическая гильотина QC11Y - 12×3200
Схема гидравлической гильотины QC11Y
Стол с перемещением на шариковых направляющих. Боковой упор-ограничитель с линейкой
Задний стол с поддержкой листа и выбросом заготовки назад
Комплект ножей для гидравлической гильотины QC11Y
Гидравлическая гильотина QC11Y - 12×3200

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

Гидравлическая гильотина QC11Y - 12×3200
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
2 164 125 q
59 515 BYN
10 886 838 KZT
1 966 523 KGS
13 428 525 AMD
$28 093
25 361 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
Под заказ
В лизинг от 119 909 a/мес

Опции

Комплект ножей для QC11Y/QC12Y 12x3200
193 483 q
5 320 BYN
973 334 KZT
175 816 KGS
1 200 573 AMD
$2 511
2 267 €

Основные характеристики

Торговая марка

О компании FABTEC

Узнайте больше на странице компании

FABTEC
Страна-производитель КНР
Рабочая длина 3200 мм
Толщина металла 12 мм
Настройка заднего упора 20-750 мм
Угол резки 0.5-2 °
Количество резов 9 рез./мин

Параметры подключения

Мощность двигателя 18.5 кВт

Габариты

Длина 3880 мм
Ширина 2150 мм
Высота 2000 мм
Вес 10800 кг

Модельный ряд

Модель Рабочая длина, мм Толщина металла, мм
QC11Y - 6x2500 2500 6
QC11Y - 6x3200 3200 6
QC11Y - 6x4000 4000 6
QC11Y - 8x2500 2500 8
QC11Y - 8x3200 3200 8
QC11Y - 10x3200 3200 10
QC11Y - 12x3200 3200 12

Особенности

  • Гидравлическая гильотина QC11Y - 12×3200 с рабочей длиной 3200 мм применяется для резки листового металла толщиной до 12 мм;

  • Прочная рама станка способна выдерживать значительные нагрузки и устойчива к вибрации. Электрошкаф собран из надёжных электрокомпонентов Schneider и Siemens и соответствует всем современным стандартам;

  • Регулировка зазора устанавливается просто и легко благодаря контроллеру Estun E21S. Система ЧПУ позволяет выполнять операции с высокой производительностью и с прецизионной точностью реза;

  • Подсветка линии резки, пневматическая поддержка тонколистового металла, привод заднего упора с высокоточными линейными направляющими Hiwin и шарико-винтовой парой;

  • Защитное ограждение рабочей зоны спереди и сзади для безопасной работы.

Купите с этим станком

Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200
1 432 000 q
39 381 BYN
7 203 813 KZT
1 301 247 KGS
8 885 645 AMD
$18 589
16 781 €
В наличии
Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200

Стандартная конфигурация станка:

  • Контроллер Estun E21S;
  • Электрическое управление задней осью X;
  • Преобразователь DELTA;
  • Шарико-винтовая передача HIWIN с точностью 0.05 мм;
  • Передняя рама поддержки;
  • Гидравлическая система от немецкой компании Bosch Rexroth;
  • Двигатель Siemens;
  • Гидравлическая и электрическая защита от перегрузки;
  • Подсветка линии резки;
  • Материалы для ножей;
  • Ножной переключатель;
  • Инструмент для регулировки угла резки.

Контроллер ESTUN E21S

  • Контроль перемещения заднего упора.
  • Контроль угла зазора и наклона ножей.
  • Контроль количества циклов.
  • Контроль конечного положения.
  • Одностороннее и двунаправленное позиционирование.
  • Возвращение в исходное положение.
  • Автоматический поиск начальной точки.
  • Сохранение и восстановление параметров.
  • Быстрая индексация позиции.
  • Память на 40 программ по 25 шагов в каждой.
  • Защита от внезапного выключения питания.

Принцип работы гидравлической гильотины QC11Y

  1. Направляющий ролик
  2. Направляющая пластина
  3. Задний упор
  4. 4-х сторонний прямоугольный нож
  5. Угловая поверхность
  6. Прижимные опоры
  7. Покрытие
  8. Листовой металл

Зазор между лезвиями

Гильотина имеет автоматическую регулировку зазора ножей с контроллера.




Для достижения идеального результата резания можно отрегулировать угол сдвига в соответствии с толщиной металла.


Вид спереди гильотины серии QC11Y


* Значение толщины металла указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σВ, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.
