Главная → Заготовительный участок → Гильотины → Гидравлические гильотины → Гидравлическая гильотина QC11Y - 6×3200

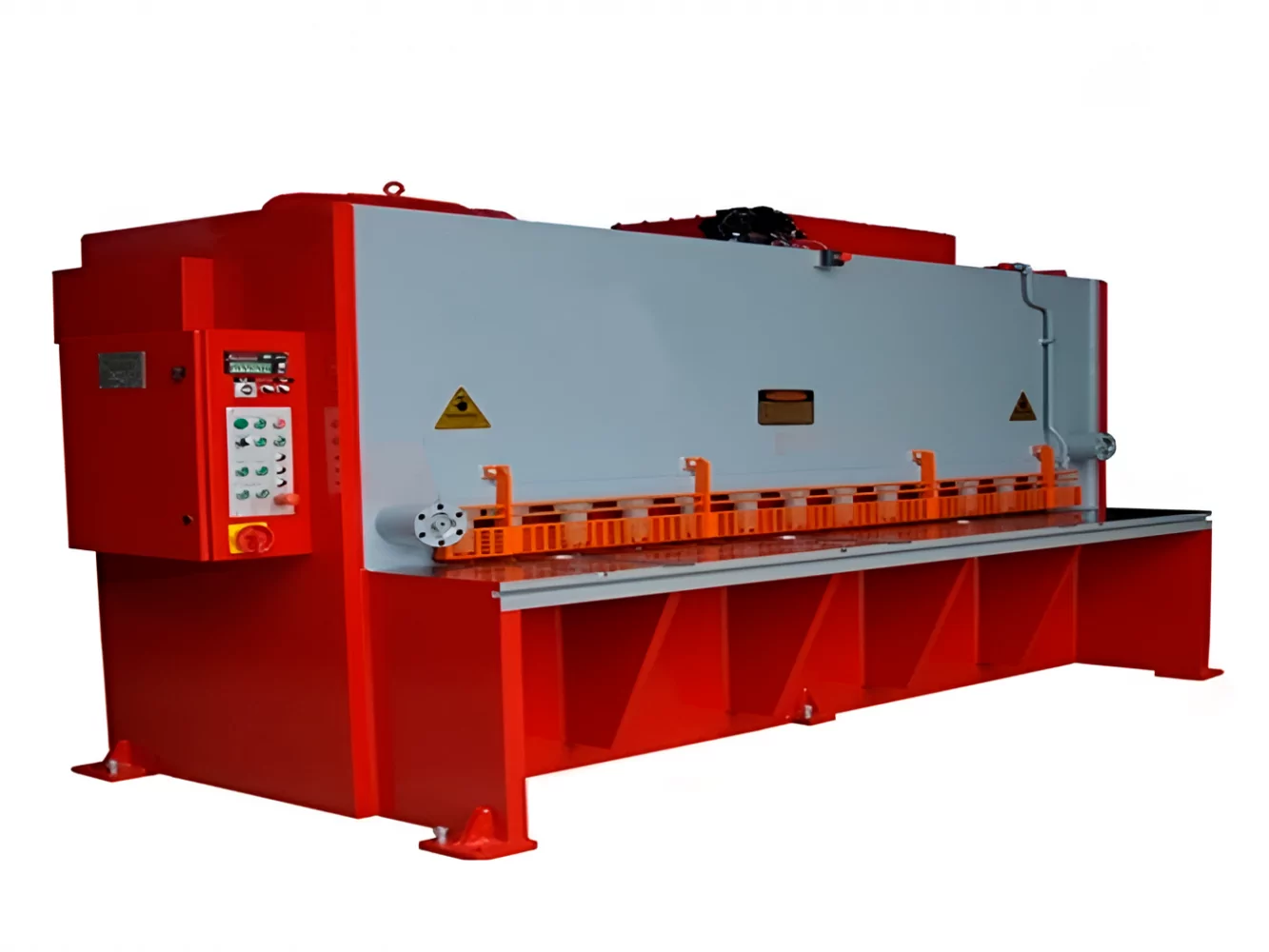

Гидравлическая гильотина QC11Y - 6×3200

Стол с перемещением на шариковых направляющих. Боковой упор-ограничитель с линейкой

Задний стол с поддержкой листа и выбросом заготовки назад

Комплект ножей для гидравлической гильотины QC11Y

Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Гидравлическая гильотина QC11Y - 6×3200

Цена:

По запросу

Цена с НДС 20%

Цена с НДС 0%

Перейти в корзину

По запросу Цена с НДС 20% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0%
В корзину Быстрый запрос
Под заказ

Описание

Модельный ряд

Доставка и оплата

Характеристики

Основные характеристики

Производитель

FABTEC

Страна-производитель

КНР

Рабочая длина, мм

3200

Настройка заднего упора, мм

20-750

Толщина металла, мм

Угол резки, °

0.5-1.5 °

Количество резов

9 рез./мин

Параметры подключения

Мощность двигателя, кВт

7.5

Габариты

Длина, мм

3840

Ширина, мм

1610

Высота, мм

1620

Вес, кг

6000

Описание

Особенности

Гидравлическая гильотина QC11Y - 6×3200 с рабочей длиной 3200 мм применяется для резки листового металла толщиной до 6 мм;
Жёсткая и прочная конструкция станка выдерживает значительные нагрузки. Закаленная рама гильотины устойчива к вибрации. Встроенный двигатель от Siemens и гидравлическая система от Bosch Rexroth гарантируют бесперебойную работу станка;
Система ЧПУ Estun E21S позволяет настроить угол и длину реза с высокой точностью;
Для работы с длинными листами предусмотрена передняя поддержка. Легкая подача листа и зажим заготовки благодаря гидравлическим цилиндрам и шариковым направляющим;
Для безопасной работы на станок установлены защитные решетки.

Рекомендации по применению

Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.

Стандартная конфигурация станка:

Контроллер Estun E21S;
Электрическое управление задней осью X;
Преобразователь DELTA;
Шарико-винтовая передача HIWIN с точностью 0.05 мм;
Передняя рама поддержки;
Гидравлическая система от немецкой компании Bosch Rexroth;
Двигатель Siemens;
Гидравлическая и электрическая защита от перегрузки;
Подсветка линии резки;
Материалы для ножей;
Ножной переключатель;
Инструмент для регулировки угла резки.

Контроллер ESTUN E21S

Контроль перемещения заднего упора.
Контроль угла зазора и наклона ножей.
Контроль количества циклов.
Контроль конечного положения.
Одностороннее и двунаправленное позиционирование.
Возвращение в исходное положение.
Автоматический поиск начальной точки.
Сохранение и восстановление параметров.
Быстрая индексация позиции.
Память на 40 программ по 25 шагов в каждой.
Защита от внезапного выключения питания.

Принцип работы гидравлической гильотины QC11Y

Направляющий ролик Направляющая пластина Задний упор 4-х сторонний прямоугольный нож Угловая поверхность Прижимные опоры Покрытие Листовой металл
Зазор между лезвиями Гильотина имеет автоматическую регулировку зазора ножей с контроллера.
Для достижения идеального результата резания можно отрегулировать угол сдвига в соответствии с толщиной металла.
Вид спереди гильотины серии QC11Y

* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σ_В, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.

Модельный ряд

Модель

Наличие

Рабочая длина, мм

Толщина металла, мм

Рекомендуемые товары
