Главная → Заготовительный участок → Гильотины → Гидравлические гильотины → Гидравлическая гильотина QC12Y - 12x3200 с ЧПУ Е21S

Гидравлическая гильотина QC12Y - 12x3200 с ЧПУ Е21S

Видеообзор гидравлической гильотины Fabtec QC12Y

На правой стороне станка располагается рукоятка регулировки зазора ножей (под разную толщину металла)

Гидравлическая система Bosch-Rexroth (Германия)

Гильотина оборудована централизованной системой смазки

Задний упор приводится в действие электроприводом

На первой поддержке находится линейка для быстрого ориентирования листа

Для удобной подачи металла на передней панели есть специальные ролики

При работе оператор пользуется портативной стойкой с педалью (при нажатии на педаль происходит рез)

Главное фото: Гидравлическая гильотина QC12Y - 12x3200 с ЧПУ Е21S

Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион

2 913 538 ₽

Цена с НДС 20%

Посмотреть в работе

В спецификацию

Быстрый заказ

В наличии

Шереметьево

Отгрузка в день оплаты

Пусконаладка и сервис

В лизинг от 46 617 ₽/мес

Добавить опцию

Увеличение заднего упора до 1000 мм для QC12Y

132 489 ₽

Увеличение заднего упора до 800 мм для QC12Y

66 245 ₽

Характеристики

Описание

Обзор опций

Обзоры

Модельный ряд

Пусконаладка и сервис

Отзывы

Доставка и оплата

Характеристики

Основные характеристики

Производитель

FABTEC

Код номенклатуры

45034

Страна-производитель

КНР

Рабочая длина, мм

3200

Настройка заднего упора, мм

20-600

Толщина металла, мм

Количество ходов, шт/мин

Угол резки, °

2 °

Параметры подключения

Мощность двигателя, кВт

Габариты

Длина, мм

4000

Ширина, мм

2000

Высота, мм

1900

Вес, кг

9300

Описание

Особенности

Гидравлическая гильотина QC12Y - 12x3200 предназначена для точной и быстрой резки металлических листов толщиной до 12 мм;
Простое управление с помощью контроллера ESTUN E21S. Выполняет резку металла на основе принципа качающейся балки, который используется всеми мировыми производителями гильотинных ножниц и позволяет работать на станке ежедневно в тяжелых производственных условиях;
Надёжная конструкция станка и комплектующие от мировых производителей (блок клапанов подачи Bosch-Rexroth, масляной насос SUMITOMO двигатель Domestic , серводвигатели Panasonic);
Производители серии гильотин QC12Y для безопасной работы установили защитные решётки и барьеры, ограждающие опасные зоны спереди и сзади;
Лёгкая подача и перемещение заготовок благодаря шариковым вставкам. Теневая подсветка линии реза.

Рекомендации по применению

Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.

Комплект поставки:

Управление ESTUN E21S;
Рабочий стол с шариками;
Передние поддерживающие опоры (min 3 шт) L=800;
Привод заднего упора электро-механический;
Управление задним упором с электроприводом, точность позиционирования упора ± 0,1 мм;
Дистанционная педаль управления;
Набор режущего инструмента (верхний и нижний);
Комплект инструмента для наладки гильотины;
Руководство по эксплуатации на русском языке.

Контроллер ESTUN E21S

Контроль перемещения заднего упора.
Контроль количества циклов.
Контроль конечного положения.
Возвращение в исходное положение.
Автоматический поиск начальной точки.
Сохранение и восстановление параметров.
Быстрая индексация позиции.
Память на 40 программ по 25 шагов в каждой.
Защита от внезапного выключения питания.

Конструкция гидравлической гильотины QC12Y

Масляный бак и гидравлический блок Подсветка Поворотная балка Панель управления Главный цилиндр Быстрое возвращение цилиндра Защитный барьер Редуктор заднего упора Зев Задний упор
Верхний нож Нижний нож Рабочий стол
Вид гильотины QC12Y

* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σ_В, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.

Обзор опций

Рекомендуем приобрести к гидравлической гильотине QC12Y:

1. Прижимные опоры
2. Пневматическая поддержка для тонких листов
3. Сервопривод заднего упора
4. Комплект ножей

5. Увеличение заднего упора до 1000 мм

Развернуть опции

Свернуть опции

Обзоры

Это оборудование на нашем сайте

25.03.2022
Какие станки нужны для изготовления каркасов и несущих опор?

27.10.2020
Полное оснащение производства

28.05.2020
Необычная работа для Гидравлического пресса

14.11.2018

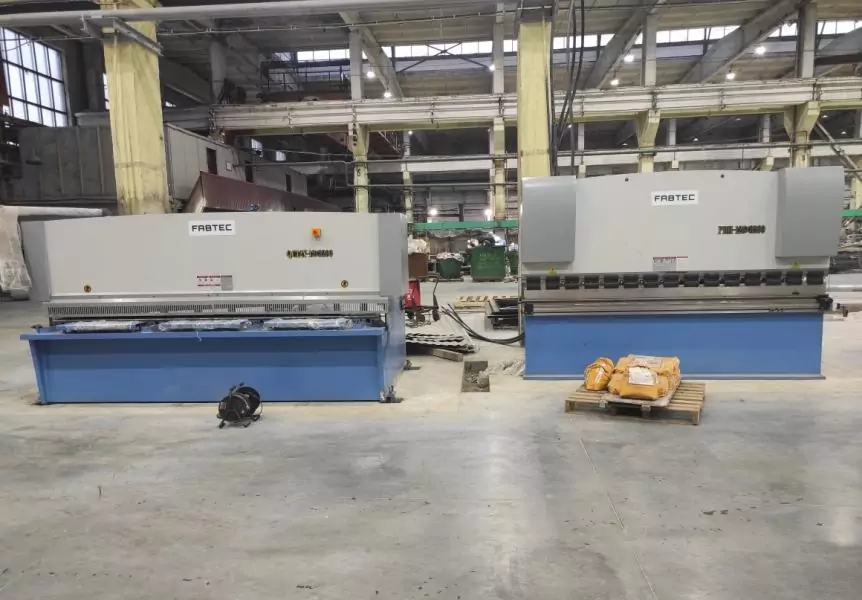

Гибочный пресс и гильотина на производстве нашего клиента
