Гидравлическая гильотина QC12Y - 4x2500 с ЧПУ Е21S

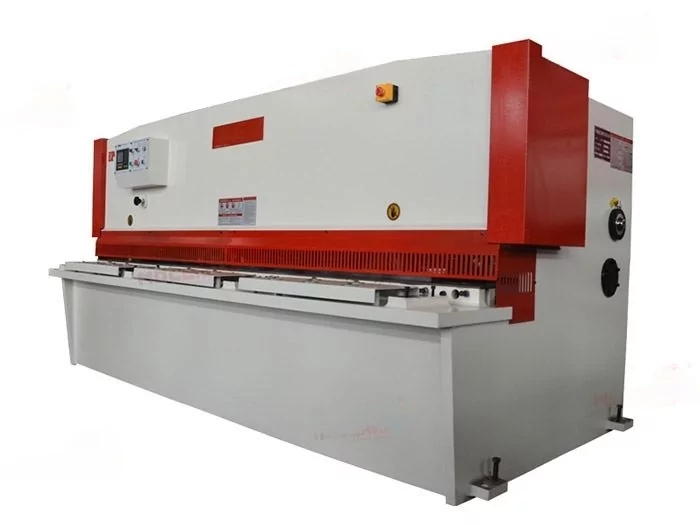

Главное фото
Электродвигатель заднего упора
Педаль на портативной стойке
Гидравлическая система Bosch-Rexroth (Германия)
Задний упор приводится в действие электроприводом
Рукоятка регулировки зазора ножей
При работе оператор пользуется портативной стойкой с педалью (при нажатии на педаль происходит рез)
На первой поддержке находится линейка для быстрого ориентирования листа
Для удобной подачи металла на передней панели есть специальные ролики
Гильотина оборудована централизованной системой смазки
На правой стороне станка располагается рукоятка регулировки зазора ножей (под разную толщину металла)
Гидравлическая гильотина QC12Y - 4x2500 с ЧПУ Е21S
Электродвигатель заднего упора
Педаль на портативной стойке
Гидравлическая система Bosch-Rexroth (Германия)
Задний упор приводится в действие электроприводом
Рукоятка регулировки зазора ножей
При работе оператор пользуется портативной стойкой с педалью (при нажатии на педаль происходит рез)
На первой поддержке находится линейка для быстрого ориентирования листа
Для удобной подачи металла на передней панели есть специальные ролики
Гильотина оборудована централизованной системой смазки
На правой стороне станка располагается рукоятка регулировки зазора ножей (под разную толщину металла)
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион

Гидравлическая гильотина QC12Y - 4x2500 с ЧПУ Е21S

Цена:
1 241 472 ₽
36 566 BYN
5 104 172 KZT
1 012 656 KGS
4 575 997 AMD
$11 327,26
10 479,47 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




1 241 472 ₽
36 566 BYN
5 104 172 KZT
1 012 656 KGS
4 575 997 AMD
$11 327,26
10 479,47 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Добавить опцию

Увеличение заднего упора до 1000 мм для QC12Y
117 815 ₽
3 470 BYN
484 383 KZT
96 100 KGS
434 259 AMD
$1 074,95
994,50 €
Увеличение заднего упора до 800 мм для QC12Y
58 901 ₽
1 735 BYN
242 166 KZT
48 045 KGS
217 106 AMD
$537,42
497,19 €
Характеристики

Основные характеристики

Производитель
Код номенклатуры
45035
Страна-производитель
КНР
Рабочая длина, мм
2500
Настройка заднего упора, мм
20-600
Толщина металла, мм
4
Угол резки, °
1°30′ °
Количество ходов, шт/мин
18

Параметры подключения

Мощность двигателя, кВт
4

Габариты

Длина, мм
3350
Ширина, мм
1600
Высота, мм
1500
Описание

Особенности

  • Гидравлическая гильотина QC12Y - 4x2500 предназначена для точной и быстрой резки металлических листов толщиной до 4 мм;

  • Жёсткая цельносварная конструкция обеспечивает высокую надёжность станка при работе. Установлена надёжная гидравлическая система, которая включает блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи Bosch-Rexroth (Германия), масляной насос SUMITOMO (Япония);

  • Верхняя балка при выполнении реза движется по дуге (принцип качающейся балки), что позволяет более точно резать металл, чем при движении балки по прямолинейной траектории;

  • Для удобного размещения заготовки на столе станок оснащён специальными шариковыми вставками. Для точного позиционирования есть теневая подсветка линии реза;

  • Для безопасной работы предусмотрены защитные решётки, которые закрывают прижимные цилиндры, и барьеры, ограничивающие доступ в опасную зону сзади.

Рекомендации по применению

  • Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.

Комплект поставки:

  • Управление ESTUN E21S;
  • Рабочий стол с шариками;
  • Передние поддерживающие опоры (min 3 шт) L=800;
  • Привод заднего упора электро-механический;
  • Управление задним упором с электроприводом, точность позиционирования упора ± 0,1 мм;
  • Дистанционная педаль управления;
  • Набор режущего инструмента (верхний и нижний);
  • Комплект инструмента для наладки гильотины;
  • Руководство по эксплуатации на русском языке.

Контроллер ESTUN E21S

  • Контроль перемещения заднего упора.
  • Контроль количества циклов.
  • Контроль конечного положения.
  • Возвращение в исходное положение.
  • Автоматический поиск начальной точки.
  • Сохранение и восстановление параметров.
  • Быстрая индексация позиции.
  • Память на 40 программ по 25 шагов в каждой.
  • Защита от внезапного выключения питания.

Конструкция гидравлической гильотины QC12Y

  1. Масляный бак и гидравлический блок
  2. Подсветка
  3. Поворотная балка
  4. Панель управления
  5. Главный цилиндр
  6. Быстрое возвращение цилиндра
  7. Защитный барьер
  8. Редуктор заднего упора
  9. Зев
  10. Задний упор

  1. Верхний нож
  2. Нижний нож
  3. Рабочий стол

Вид гильотины QC12Y

* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σВ, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.

Обзор опций

Рекомендуем приобрести к гидравлической гильотине QC12Y - 4x2500:



 1. Прижимные опоры

 2. Пневматическая поддержка для тонких листов
3. Сервопривод заднего упора
4. Комплект ножей







5. Увеличение заднего упора до 1000 мм



Развернуть опции

Свернуть опции

Пусконаладка и сервис

При покупке этого оборудования вы получаете бесплатные пусконаладочные работы. Наши инженеры выполнят весь комплекс ПНР (подключение, настройку и запуск станка).

В нашей сервисной службе работают квалифицированные инженеры, которые специализируются на отдельных группах оборудования и проходят обучение на заводах производителей, поэтому, выбирая МОССКЛАД, вы получаете не только качественное оборудование, но и высококачественный сервис и поддержку в самых непредвиденных ситуациях.

Направления нашей сервисной службы – это пусконаладочные работы, ремонт оборудования на территории клиента или в нашей мастерской, а также консультация клиентов.

Подробнее про сервисную службу

Качественные пусконаладочные работы. Весь комплекс мероприятий, направленных на проверку, настройку и запуск оборудования осуществляется строго в соответствии с инструкцией производителя.

Оперативность. Выезд на объект в среднем через 2 рабочих дня после поступления заявки.

Внимательное отношение. Специалист сервисной службы поможет решить проблему при возникновении сложностей с оборудованием.
