Токарный станок DMTG DL30M/1000 с наклонной станиной с ЧПУ Fanuc 0i

Главное фото
Как выбрать токарный станок с ЧПУ?
Рабочая зона
Сменщик инструмента
Гидравлический патрон
Система управления
Система смазки
Задняя бабка
Манометры гидросистемы
Транспортер для стружки
Главное фото: Токарный станок DMTG DL30M/1000 с наклонной станиной с ЧПУ Fanuc 0i
Как выбрать токарный станок с ЧПУ?
Рабочая зона
Сменщик инструмента
Гидравлический патрон
Система управления

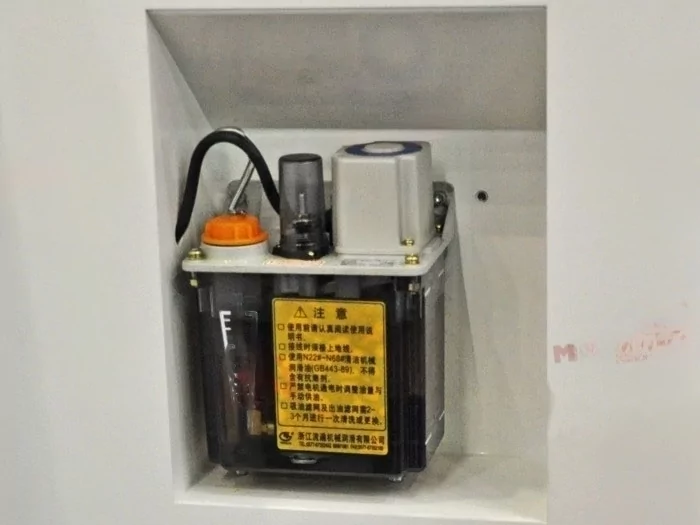

Система смазки
Задняя бабка
Манометры гидросистемы
Транспортер для стружки
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион




По запросу
Цена с НДС 20%
В спецификацию
Спецификация - это ваш список сохраненных товаров, по которому вы можете запросить коммерческое предложение и купить товар. Перейти к спецификациям
Быстрый заказ
Характеристики

Основные характеристики

Производитель
Код номенклатуры
53353
Страна-производитель
КНР
Максимальная длина заготовки, мм
1000
Максимальный диаметр заготовки, мм
625
Диаметр обработки над станиной, мм
600
Угол наклона станины, °
45 °
Максимальный диаметр обрабатываемого прутка, мм
74
Максимальный диаметр обработки над сменщиком инструмента, мм
380

Шпиндель

Скорость вращения, об/мин
30-3000
Крутящий момент, Н*м
235
Проходное отверстие шпинделя, мм
87
Фланец шпинделя
А2-8
Диаметр шпинделя в передней опоре, мм
130

Задняя бабка

Внутренний конус пиноли в задней бабке
МК 5
Перемещение пиноли в задней бабке, мм
150
Диаметр пиноли задней бабки, мм
140
Ход задней бабки, мм
до токарного патрона

Перемещение и подачи

Ход по оси Х, мм
330
Ход по оси Z, мм
1020
Скорость ускоренного поперечного перемещения, об/мин
24 м/мин
Скорость ускоренного продольного перемещения, об/мин
24 м/мин
Скорость рабочей подачи по оси Х, м/мин
9
Скорость рабочей подачи по оси Z, м/мин
9

Сменщик инструмента

Высота державки резца, мм
25
Количество инструмента, шт
12
Время смены инструмента, сек
0.4
Токарный патрон, мм
300
Максимальный размер державки резца, мм
25x25

Точность

Точность позиционирования, мм
0.002
Повторяемость, мм
0.004
Точность позиционирования сменщика инструмента, мм
0.008

Параметры подключения

Электропитание, В/Гц
3x380/50
Потребляемая мощность, кВт
40
Мощность двигателя, кВт
18.5
Емкость бака СОЖ, л
400
Объём гидравлического бака, л
50

Габариты

Длина, мм
5100
Ширина, мм
2100
Высота, мм
2050
Вес, кг
8500
Описание

Особенности

  • Высокопроизводительный токарный станок с ЧПУ по металлу с наклонной станиной DMTG DL30M используется для обработки деталей диаметром до 625 мм и длиной до 1000 мм, а также для нарезания резьбы, сверления, растачивания;

  • Станок оснащен инновационной системой ЧПУ Fanuc 0i. Опционально может быть установлена ЧПУ Siemens 828D;

  • Используется 12-позиционная гидравлическая система сменщика инструмента;

  • Автоматизированный ленточный транспортер стружки быстро удаляет её из станка. Отвод может быть установлен сбоку или сзади станка;

  • Установлена система подачи СОЖ в зону обработки с баком емкостью 400 литров, автоматическая импульсная система смазки ходовых винтов и направляющих, циркуляционная система смазки шпиндельной бабки;

  • Токарный станок с ЧПУ DMTG DL30M используется во всех отраслях промышленности: автомобильной, аэрокосмической, энергетическом машиностроении, приборостроении, при производстве оборудования для нефтегазового сектора.

Комплект поставки:

  • Гидравлический 3-кулачковый токарный патрон Ø300 мм без отверстия;
  • 12-позиционный гидравлический сменщик инструмента;
  • Гидравлическая задняя бабка;
  • Педаль зажима / розжима токарного патрона;
  • Педаль выдвижения пиноли задней бабки;
  • Ленточный транспортер для удаления стружки;
  • Тележка для сбора стружки.
