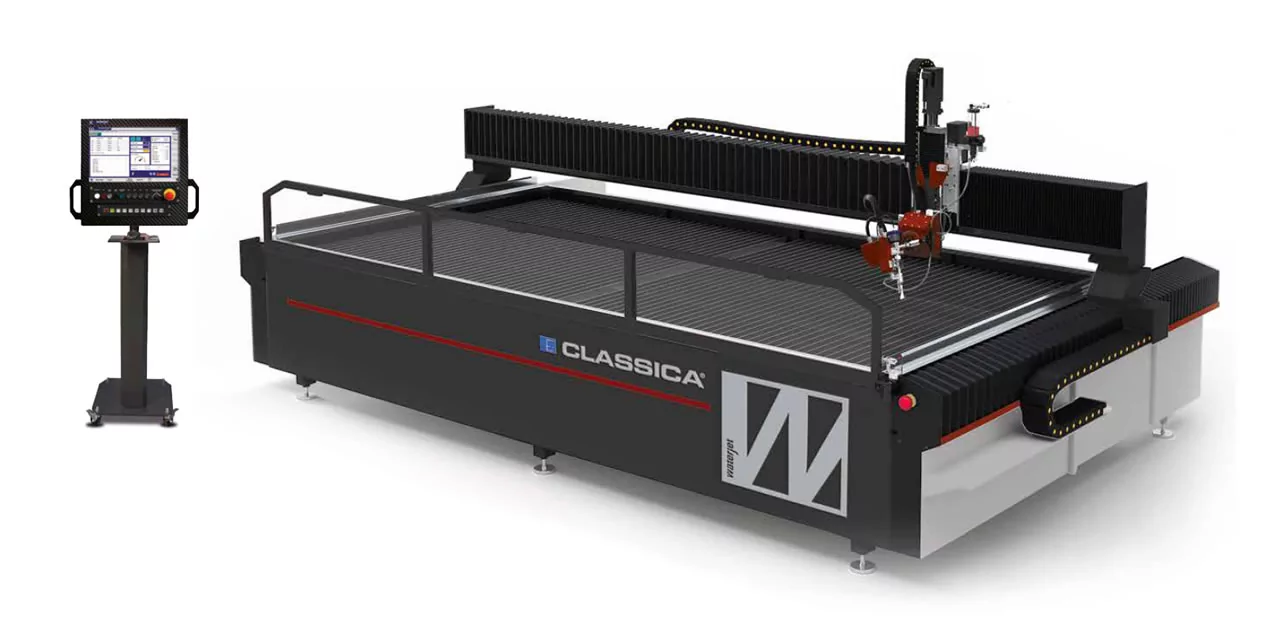

Станок гидроабразивной резки с ЧПУ Waterjet серии CLASSICA
Основные характеристики
Параметры подключения
Дополнительные параметры
• Waterjet CLASSICA - европейский станок (Италия) гидроабразивной резки портального типа, который предназначен для фигурного раскроя листового материала (металл, керамика, стекло, камень, пластмасса, кожа и другие);
• Управление оборудованием осуществляется с помощью системы управления WaterCad-Cam. Система имеет интуитивно понятный графический интерфейс и продуманную систему расчета траекторий;
• Станок гидроабразивной резки оснащен высококачественным водяным насосом и режущей головкой, высокоточными шаровинтовыми парами с автоматической системой смазки. Двигатели, приводы и направляющие герметично защищены от пыли и брызг воды (класс защиты IP54);
• Максимальная нагрузка на стол находится в пределах 600-2000 кг/м2 в зависимости от модификации стола;
• Стол и станина не соприкасаются, что исключает возможные влияния температуры или иные деформации, которые могут сказаться на точности обработки. Точность интерполяции по окружности (D 300 мм) ± 0.08мм.

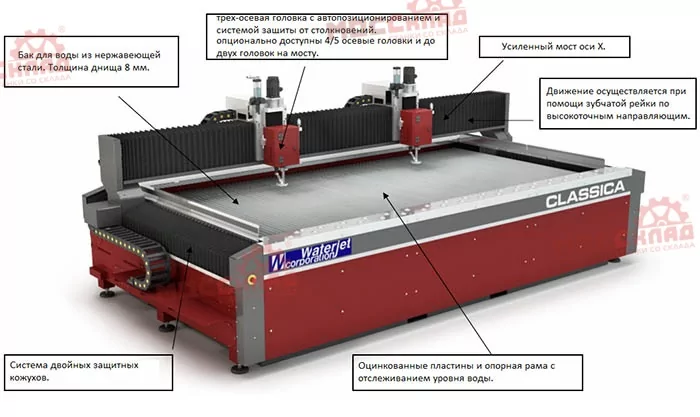

| Описание оборудования | |
|
|
| Спецификация основных комплектующих | |
 |
Блок управления CNC NUMERICAL CONTROL & HMI сконструирован специально для установок гидроабразивной резки с ЧПУ. 1. Графическая среда показывает форму и профиль резки в интерактивном режиме: ее также можно использовать для простого изменения положения из любой точки. 2. Отображение данных положения, времени, смещения, скорости резания и процента уменьшения. 3. Функции быстрого управления для различных типов обработки (импульсный, ручной, автоматический режим). 4. Кнопки главного меню для выбора функций. 5. Клавиатура для основных функций. 6. Кнопка аварийного останова. 7. Вариатор скорости. 8. Удаленная поддержка. |
|
Все показатели насоса высокого давления на стойке ЧПУ. 1. Рабочее давление. 2. Потребление электроэнергии. 3. Температура правого клапана. 4. Температура левого клапана. 5. Температура охлаждения справа. 6. Температура охлаждения слева. 7. Время цикла. |
|
Привод механических перемещений портала и режущей головки осуществляется посредством прецизионной геликоидальной зубчато-реечной передачи с автоматической системой смазки. |
|
Система двойной защиты от попадания пыли и грязи. Двигатели, приводы и направляющие герметично защищены от воды и пыли двойными гофрами из специального материала. Такая конструкция привода обеспечивает высокую точность и плавность перемещений. |
|
Насос высокого давления SERVODRIVE 4.150 BAR – HYBRID. SERVODRIVE™ - это инновационный высокоэффективный (90 %) ГИБРИДНЫЙ насос для повышения давления до 4150 бар, состоящий из бесщеточного двигателя, который управляет ЗАПАТЕНТОВАННОЙ гидравлической системой с последовательным включением. ЧПУ управляет рабочими циклами что позволяет сэкономить энергию на 37% по сравнению с традиционными гидроусилителями управляемыми асинхронным двигателем. Технические характеристики:
|
|
|
|
|
Режущая головка и клапан высокого давления. Конструкция режущей головки защищена международным патентом. Отверстие в режущей головке автоматически соосно выставляет сопло. Режущая головка легко преобразуется для резки чистой водой или водой с абразивом. Все режущие головки стандартно укомплектованы защитным колпачком для предотвращения разбрызгивания гидроабразивной струи. |
| Программное обеспечение WaterCad-Cam | |
|
Программное обеспечение WaterCad-Cam специально разработано для работы с материалами в 2D. Программа четко и быстро выполняет все контуры. ПО совместимо с большинством форматов: DXF, DWG, WMF, EPS, PLT, IGS, DSTV, SCANNER, DIGITIZER. ПО позволяет выбирать из уже имеющихся в базе форм нужные детали и размещать их в необходимом количестве на одном или нескольких листах. Автоматическое расположение вырезаемых деталей на листе позволяет оптимизировать производство и уменьшить отходы. |
|
|
|
| WaterCad-Cam также позволяет до начала резки увидеть оценочные данные по стоимости, времени и длине резки. В технологических таблицах возможно выбрать материал, толщину и качество обработки для соответствующей работы. | |
| Основные опции для станков ГАР |
|
 |
Датчик с системой предотвращения столкновения, лазерная указка и датчик вакуума. |
 |
4-осевая система компенсации конусности ITC (Intelligent Tapering Control) с датчиком и системой предотвращения столкновений. |
 |
Система с несколькими головками. |
 |
Система обработки поверхности с технологией гидроочистки. |
 |
Система Edge с 5 интерполирующими осями ± 55° давлением до 4150 бар с системой ITC (компенсация конусности). |
 |
Система Evolution 3D с 5 интерполирующими осями ± 69° давлением до 6200 бар с вращением на ±300° или неограниченным. |
 |
Система резки труб. |
 |
Механическая система предварительного сверления и снятия фаски. |
 |
Система отвода осадка с мембранными насосами. |
Обращаем Ваше внимание, что на сайте представлены не все опции, которые возможно установить на станки ГАР. Оборудование подбирается согласно ТЗ заказчика.
