Станок гидроабразивной резки с ЧПУ Waterjet серии PRATICA

Главное фото

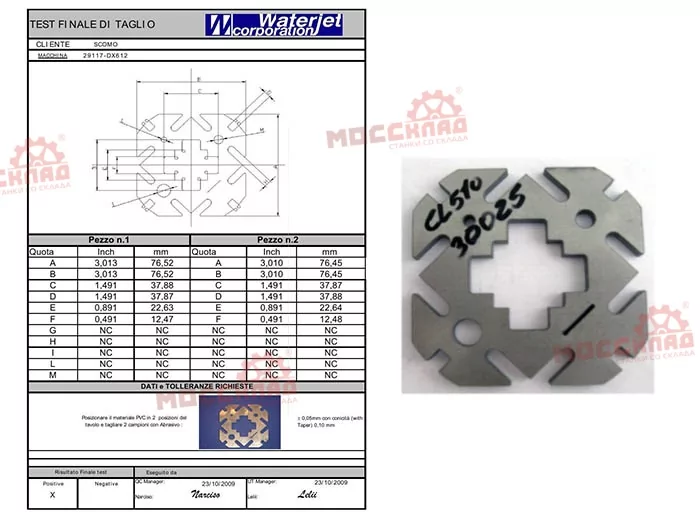

Контроль качества

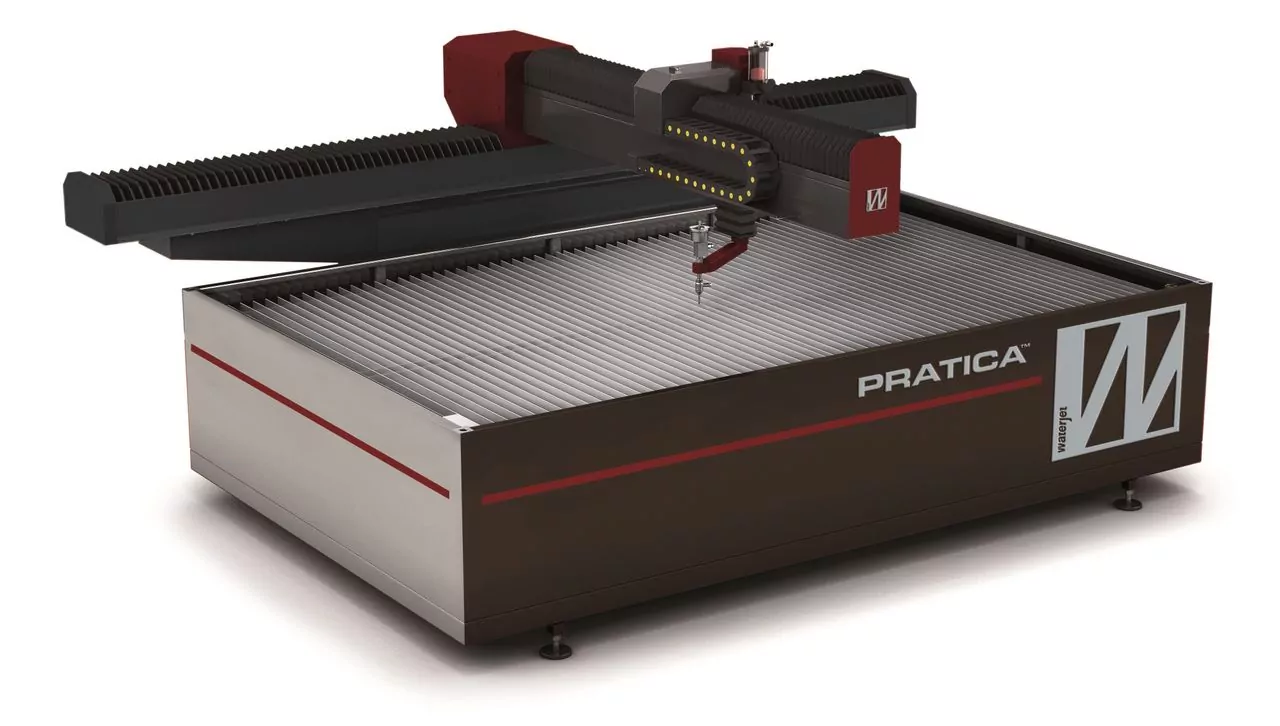

Главное фото: Станок гидроабразивной резки с ЧПУ Waterjet серии PRATICA
Контроль качества
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион

Станок гидроабразивной резки с ЧПУ Waterjet серии PRATICA

Цена:
По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В спецификацию
Спецификация - это ваш список сохраненных товаров, по которому вы можете запросить коммерческое предложение. Перейти к спецификациям
Быстрый запрос
Характеристики

Основные характеристики

Производитель
Waterjet
Страна-производитель
Италия
Рабочая скорость по оси Y, мм/с
± 12 м/мин
Рабочая скорость по оси X, мм/с
± 12 м/мин
Ход по оси Х, мм
1250
Высота стола, мм
800
Ход по оси Y, мм
1250
Исполнение
Консольный
Рабочая зона, мм
1250х1250
Размер стола, мм
1500 х 1650
Фирма-производитель
Италия
Давление жидкости, бар
4150
Ход по оси Z, мм
200

Параметры подключения

Электропитание, В/Гц
3x380/50

Габариты

Длина, мм
2200
Ширина, мм
2300
Высота, мм
2100

Дополнительные параметры

Точность позиционирования, мм
± 0.08
Повторяемость, мм
± 0.05
Описание

Особенности

  • Waterjet PRATICA - европейский станок (Италия) гидроабразивной резки консольного типа, который предназначен для фигурного раскроя листового материала (металл, керамика, стекло, камень, пластмасса, кожа и другие);

  • Управление оборудованием осуществляется с помощью системы управления WaterCad-Cam. Система имеет интуитивно понятный графический интерфейс и продуманную систему расчета траекторий. Точность интерполяции по окружности (D 300 мм) ± 0.08мм;

  • Станок гидроабразивной резки оснащен высококачественным водяным насосом SERVODRIVE и режущей головкой ACTIVE IDE II, высокоточными шаровинтовыми парами с автоматической системой смазки. Двигатели, приводы и направляющие герметично защищены от пыли и брызг воды (класс защиты IP54);

  • Максимальная нагрузка на стол находится в пределах 600-2000 кг/м2 в зависимости от модификации стола;

  • На портал можно установить от одной до десяти режущих головок, а также сверлильное устройство.

Спецификация основных комплектующих

Блок управления CNC NUMERICAL CONTROL & HMI сконструирован специально для установок гидроабразивной резки с ЧПУ.

1. Графическая среда показывает форму и профиль резки в интерактивном режиме: ее также можно использовать для простого изменения положения из любой точки.
2. Отображение данных положения, времени, смещения, скорости резания и процента уменьшения.
3. Функции быстрого управления для различных типов обработки (импульсный, ручной, автоматический режим).
4. Кнопки главного меню для выбора функций.
5. Клавиатура для основных функций.
6. Кнопка аварийного останова.
7. Вариатор скорости.
8. Удаленная поддержка.

  Все показатели насоса высокого давления на стойке ЧПУ.

1. Рабочее давление.
2. Потребление электроэнергии.
3. Температура правого клапана.
4. Температура левого клапана.
5. Температура охлаждения справа.
6. Температура охлаждения слева.
7. Время цикла.

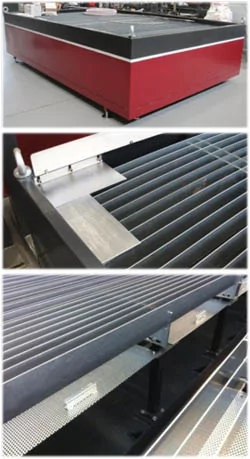

Усиленная конструкция станины для максимальной прочности и жесткости предназначена для поддержки и гарантирует высокую жесткость против сгибания, кручения и вибраций.
  • Свободный подход к столу с трех сторон.
  • Стальной резервуар с толщиной дна 6 мм.
  • Возврат в нулевую точку.
  • Стальная сеть 30 см под водой для предотвращения падения нарезанных деталей на дно резервуара.
  • Общий вес (без воды): 3000 кг.

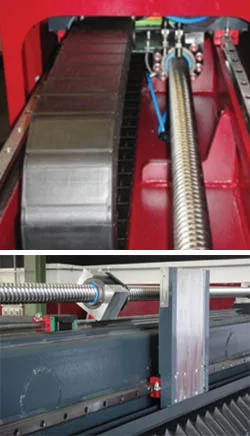

Устройство направляющих:
  • HYWIN (или аналогичной марки качества) 40 мм ШВП и линейные направляющие с предустановленными подшипниками для X, Y осей.
  • Двойная защита направляющих.
  • Автоматическая система смазки установлены на всех направляющих и ШВП.

Система двойной защиты от попадания пыли и грязи.

Насос высокого давления SERVODRIVE 4.150 BAR – HYBRID.

SERVODRIVE™ - это инновационный высокоэффективный (90 %) ГИБРИДНЫЙ насос для повышения давления до 4150 бар, состоящий из бесщеточного двигателя, который управляет ЗАПАТЕНТОВАННОЙ гидравлической системой с последовательным включением. ЧПУ управляет рабочими циклами что позволяет сэкономить энергию на 37% по сравнению с традиционными гидроусилителями управляемыми асинхронным двигателем.

Технические характеристики:
  • Бесщеточный серводвигатель: 27 кВт
  • Подача воды: 3.7 л/мин
  • Диаметр сопла: 0.35 мм
  • Максимальное рабочее давление: 4150 бар
  • Производительность: > 90%
  • Масляный бак: 20 л
  • Низкий уровень шума: < 78 Дб
  • Габаритные размеры: 1900x600x1377 мм

Режущая головка и клапан высокого давления.

Конструкция режущей головки защищена международным патентом. Отверстие в режущей головке автоматически соосно выставляет сопло. Режущая головка легко преобразуется для резки чистой водой или водой с абразивом.
Все режущие головки стандартно укомплектованы защитным колпачком для предотвращения разбрызгивания гидроабразивной струи.

Режущая головка ACTIVE IDE II™

1. Запрессованное алмазное сопло.
2. Смесительная камера.
3. Цельный корпус
Программное обеспечение WaterCad-Cam
Программное обеспечение WaterCad-Cam специально разработано для работы с материалами в 2D. Программа четко и быстро выполняет все контуры. ПО совместимо с большинством форматов: DXF, DWG, WMF, EPS, PLT, IGS, DSTV, SCANNER, DIGITIZER.
ПО позволяет выбирать из уже имеющихся в базе форм нужные детали и размещать их в необходимом количестве на одном или нескольких листах.
Автоматическое расположение вырезаемых деталей на листе позволяет оптимизировать производство и уменьшить отходы.
WaterCad-Cam также позволяет до начала резки увидеть оценочные данные по стоимости, времени и длине резки. В технологических таблицах возможно выбрать материал, толщину и качество обработки для соответствующей работы.
Обзор опций
Основные опции для станков ГАР

Датчик с системой предотвращения столкновения, лазерная указка и датчик вакуума.


4-осевая система компенсации конусности ITC (Intelligent Tapering Control) с датчиком и системой предотвращения столкновений.

  Система с несколькими головками.


Система обработки поверхности с технологией гидроочистки.


Система Edge с 5 интерполирующими осями ± 55° давлением до 4150 бар с системой ITC (компенсация конусности).


Система Evolution 3D с 5 интерполирующими осями ± 69° давлением до 6200 бар с вращением на ±300° или неограниченным.


Система резки труб.


Механическая система предварительного сверления и снятия фаски.


Система отвода осадка с мембранными насосами.


Обращаем Ваше внимание, что на сайте представлены не все опции, которые возможно установить на станки ГАР. Оборудование подбирается согласно ТЗ заказчика.
