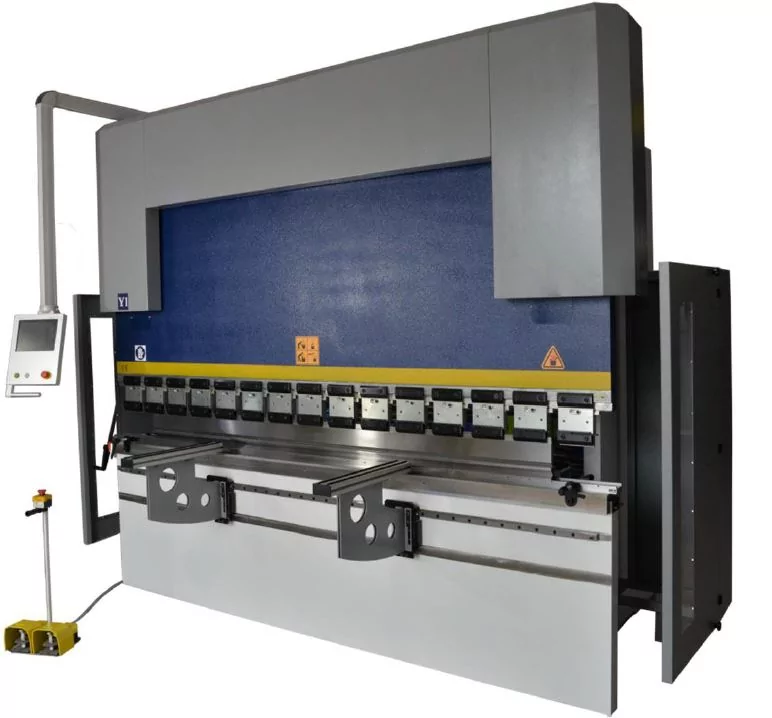

Гидравлический вертикально-гибочный пресс COMPACT-41175, марка FABTEC

Главное фото
Вид сзади. Гидравлический вертикально-гибочный пресс COMPACT-41175, марка FABTEC
Пальцевый блок
Вид спереди. Гидравлический вертикально-гибочный пресс COMPACT-41175, марка FABTEC
Стандартная матрица и пуансон
Гидравлический вертикально-гибочный пресс COMPACT-41175, марка FABTEC
Вид сзади. Гидравлический вертикально-гибочный пресс COMPACT-41175, марка FABTEC
Пальцевый блок
Вид спереди. Гидравлический вертикально-гибочный пресс COMPACT-41175, марка FABTEC
Стандартная матрица и пуансон
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Гидравлический вертикально-гибочный пресс COMPACT-41175, марка FABTEC

Цена:
4 186 060 ₽
138 158 BYN
26 452 997 KZT
4 768 828 KGS
22 316 654 AMD
$56 469,26
53 678,33 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




4 186 060 ₽
138 158 BYN
26 452 997 KZT
4 768 828 KGS
22 316 654 AMD
$56 469,26
53 678,33 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В корзину
Быстрый запрос
Под заказ

Добавить опцию

Ось R для COMPACT-41135, COMPACT-41175, COMPACT-41220
461 276 ₽
15 224 BYN
2 914 947 KZT
525 494 KGS
2 459 149 AMD
$6 222,54
5 915,00 €
Моторизированная система компенсации прогиба с CNC управлением для 41135, 41175, 41220
415 136 ₽
13 701 BYN
2 623 370 KZT
472 929 KGS
2 213 165 AMD
$5 600,11
5 323,33 €
Ручная система компенсации прогиба листа для COMPACT-41135, COMPACT-41175, COMPACT-41220
230 638 ₽
7 612 BYN
1 457 473 KZT
262 747 KGS
1 229 574 AMD
$3 111,27
2 957,50 €
Характеристики

Основные характеристики

Код номенклатуры
62944
Производитель
Страна-производитель
Турция
Тип привода
Гидравлический
Рабочая длина
4100 мм
Усилие
175 т
Расстояние между колоннами
3550 мм
Глубина подачи (зёв)
250 мм
Рабочая скорость по оси Y
140 мм/с
Рабочая скорость по оси X
200 мм/с
Рабочая скорость возврата инструмента ось Y
120 мм/с
Рабочая скорость гиба ось Y
10 мм/c
Ход
180 мм
Просвет
400 мм
Ход по оси Х
750 мм
Высота стола
920 мм
Объем масляного бака
200 л

Параметры подключения

Мощность двигателя
15 кВт

Габариты

Длина
4675 мм
Ширина
2250 мм
Высота
2920 мм
Вес
9200 кг

Дополнительные параметры

Рабочая скорость по оси R
200 мм/с
Ход по оси R
250 мм
Описание

Особенности

  • Вертикально-гибочный пресс COMPACT-41175, марка FABTEC с системой ЧПУ CybTouch 8 удобный в управлении, гарантирует высокую производительность и надежность в работе;

  • Возможно оснастить моторизированной или ручной системой компенсации прогиба листа, а также осью R с управлением от CNC (опционально);

  • Дистанционное педальное управление с кнопкой аварийного отключения, плавное регулирование скорости рабочего хода, низкое потребление электроэнергии. Режимы работы: ручной и автоматический;

  • За счёт электронной синхронизации работы гидроцилиндров получена высокая точность угла гибки. Осуществляется электронно-регулируемыми клапанами;

  • Моноблочная стальная рама понижает изгиб под нагрузкой и уменьшает вибрации при работе на больших скоростях.

Рекомендации по применению

  • Подходит для выполнения разнообразных работ с высокой производительностью.

  • Листогибочный пресс применяется для изготовления корпусных деталей оборудования, транспорта, электротехнических устройств для предприятий.

Стандартная комплектация:

  • Управление по 3-м осям Y1-Y2-X;
  • Панель управления - Cybelec Cyb Touch 8;
  • Задний упор - Автоматический;
  • Крепление ШВП и линейные направляющие;
  • Пальцевые блоки – 2шт на заднем упоре;
  • Передняя поддержка, раздвижные передние рычаги 2шт;
  • Гидравлический цилиндр - 2 цилиндра;
  • Электронная синхронизация;
  • Гидравлический блок - марки мировых производителей;
  • Электрические компоненты - марки мировых производителей;
  • Подсветка заднего упора;
  • Европейская система крепления инструмента;
  • Держатель матрицы на 60мм;
  • 4-х лучевая матрица + пуансон на всю длину. Один кусок 805мм сегментированный.



Стандартный инструмент:

Контроллер CYBELEC Cyb Touch:





  • Большой, яркий и контрастный сенсорный дисплей;
  • Простые страницы, четкий дисплей, крупные клавиши;
  • Интуитивно понятный, удобный интерфейс;
  • Удобное беспроводное резервное копирование программного обеспечения данных;
  • Обновление с помощью PC или ноутбука;
  • Большой выбор языков;
  • Различные автоматические расчеты изгиба;
  • Офлайн 2D программного обеспечения;
  • Возможность управления 4-мя осями;
  • Автоматический изгиб последовательности;






  • Видеонаблюдение с помощью беспроводной связис ПК или ноутбука;
  • USB-порт для карты памяти для передачи данных / резервного копирования.
  • Программирование всех частей в одну страницу;
  • Простая установка и обучение;
  • Контекстная помощь и предупреждение ч/з всплывающие окна;
  • 99 повторяемых изгибов;
  • Библиотека из 50 верхних и нижних инструментов;
  • Точное позиционирование управления с обратной связью по скорости, давления и параллели;
  • Резервное копирование объекта программы, инструмент для создания библиотеки и параметров машины со стандартным программным обеспечением резервного копирования Cybelec;

  • Связь с машиной для полномасштабного графического программирования в офисе со стандартной PC 1200, программное обеспечение 2D (офлайн программного обеспечения);
  • Легкая регулировка для повышения точности, простой доступ к параметрам машины;
  • Последовательность программирования для большого числа гибов;
  • Ввод угла и изгиба корректировки непосредственно на контроллере;
  • Все основные функции;
  • СЕ по управлению безопасности;
  • Более 20 вариантов языка;
  • Надежный и эргономичный дизайн;
  • Быстрая скорость ввода.

  • Автоматическая настройка усилия гибки;
  • Возможность получения с одного раза (без опробования) желаемого угла гибки, вводя перед этом тип материала, толщину, ширину и длину листа;
  • Автоматическая настройка позиций заднего упора согласно программе гибки;
  • Последовательность гибки;
  • Автоматический подсчет рабочего хода, соответствующего заданному углу гибки;
  • Совместимость сгибаемых деталей и инструментов;
  • Возможность обратного вызова сохраненных программ.



Возможные опции для удобства работы:
Система бомбирования (может быть как ручной, так и с управлением от CNC)

  Ось R, с управлением CNC


Система быстрого крепления верхнего инструмента (Европейская модель) Amada Promekam



Ручная система компенсации стола (бомбирование)
  Электромеханическая CNC система компенсации стола (бомбирование)
  Система лазерной защиты пальцев оператора
