Станок гидроабразивной резки консольного типа APW 4020ВВ

Главное фото
Насос высокого давления APW41037Z-A15
Система  автоматической подачи абразива
Сравнение методов резки
Трехосевая режущая головка
Главное фото: Станок гидроабразивной резки консольного типа APW 4020ВВ
Насос высокого давления APW41037Z-A15
Система  автоматической подачи абразива
Сравнение методов резки
Трехосевая режущая головка
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион




По запросу
Цена с НДС 20%
В спецификацию
Спецификация - это ваш список сохраненных товаров, по которому вы можете запросить коммерческое предложение и купить товар. Перейти к спецификациям
Быстрый заказ
Характеристики

Основные характеристики

Производитель
Страна-производитель
КНР
Ход по оси Х, мм
4000
Ход по оси Y, мм
2000
Точность позиционирования, мм
± 0.01
Рабочая зона, мм
4000х2000
Ход по оси Z, мм
150-300
Повторяемость, мм
± 0.1
Ход по осям X/Y/Z, мм
4000/2000/150-300
Описание

Особенности

  • APW 1530BA - это трехосевой станок гидроабразивной резки консольного типа, который предназначен для фигурного раскроя листового материала (металл, керамика, стекло, камень, пластмасса, кожа и другие).

  • Итальянское программное обеспечение марки ECS. ПО не нуждается в ежегодном обновлении.

  • Линейные направляющие IRSO (Тайвань) с автоматической системой смазки. ШВП TBI (Тайвань). Американские рубиновое сопло и фокусирующая трубка.

  • Насос с мультипликатором произведен в США. Электродвигатель для насоса Siemens. Клапаны Yuken (Япония) и Rexroth (Германия). Уплотнение высокого давления AccuStream.

  • Портал и ось Z выполнены из алюминия, который имеет лёгкий вес, хорошее сопротивление давлению и недеформируемость.

  • Ванна и защитный кожух рабочего стола выполнены из нержавеющей стали. Ванна стоит отдельно, позволяя легко погрузить и разгрузить материал.

Стандартная комплектация:

  • Насос высокого давления APW41037Z-A15
  • Стол для резки
  • 3-х осевая режущая головка
  • ЧПУ (импортное программное обеспечение итальянской марки ECS)
  • Один набор инструментов и запасных частей для установки и обучения
  • Система авто подачи абразива.
  • Система водоподготовки

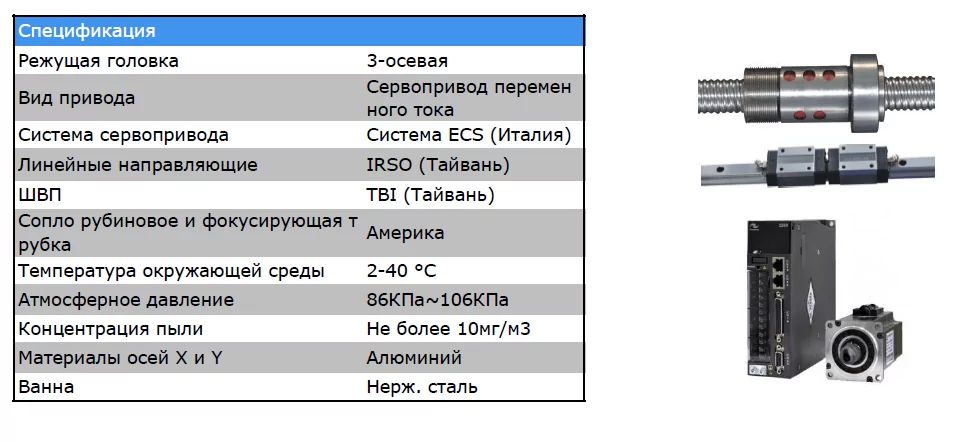

Screenshot_29.pngScreenshot_30.pngОпции:

APW предоставляет оригинальную систему ЧПУ итальянской марки ECS, насос высокого давления с запасным мультипликатором, гидравлический масляный насос немецкой марки Rexroth, 5-ти осевую 3D режущую головку с постпроцессором Alma.

Цель: предоставлять продукцию высочайшего качества по самым доступным ценам. Выбирая APW, вы выбираете надежный бренд. Гидростанки компании APW можно использовать для резки металлов, камня, стекла, керамики, пластика, резины, композитных материалов и т.д.

В ассортименте компании APW насчитывается более 150 моделей. Компания владеет множеством национальных патентов на изобретения и является лидером в сфере гидрорезки в Китае.

У компании APW имеется сертификат международной системы менеджмента качества ISO9001, сертификат Европейского союза CE и сертификат TUV.

Стандартный портальный станок гидроабразивной резки с трехосной режущей головкой

Основные компоненты:

Техническое описание:

Преимущества для столов с ЧПУ


Преимущества для насоса высокого давления

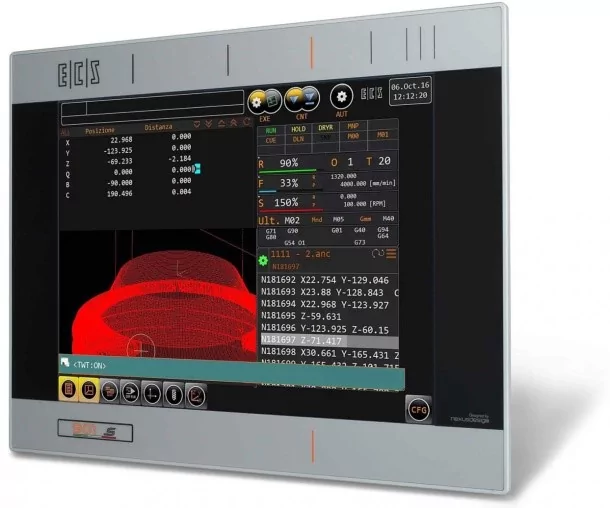

Оригинальная система ЧПУ итальянской марки ECS для станка гидроабразивной резки

Характеристики:
  • до 16 вставляемых осей;
  •  ЖК монитор 15 дюймов - встроенный сенсорный экран;
  • Интерфейс внешнего устройства: Ether CAT для управления BDF Digital Link, Mechatrolink® 2 и аналоговыми приводами;
  • До 2048 входов / выходов с Ether CAT;
  • Панель машины с джойстиком (дополнительно);
  • Клавиатура «Qwerty» (дополнительно.

Персонализация интерфейса.

Возможность настраивать общее изображение на главной странице (например, логотип изготовителя), определять меню клавиш ПЛК и управлять с ПЛК отображением полностью настраиваемых и интерактивных окон.

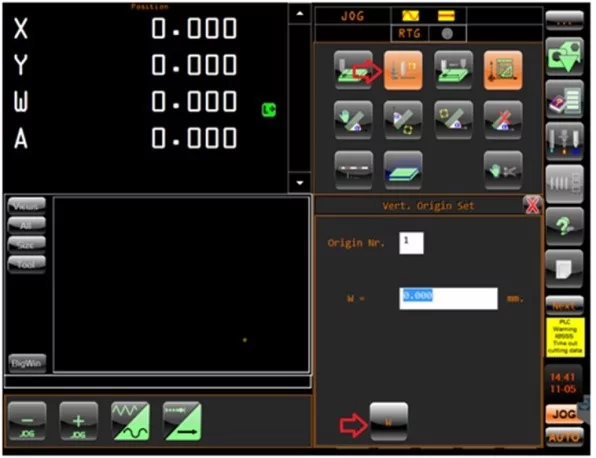

Режим обратного хода

Предназначен для изменения положения режущей головки в любой точке уже обработанного профиля. Получение и автоматическое управление смещением пластины. Гибкое управление производством. Возможность приостановить текущую операцию, начать другую и, в конце, автоматически перезапустить первую способом восстановления данных.


Встроенное программное обеспечение для программирования ECSCAM:
  • Поддерживает различные графические форматы данных, такие как DXF и CAM.
  • Автоматически оптимизирует при импорте внешних файлов.
  • Автоматически принимает точку в файле DXF в качестве отправной точки.
  • Поддерживает общие функции редактирования и набора текста.
  • Устанавливает входящие линии, корректировку разреза, соединение, отсечение и т. д.
  • Автоматически различает внутренний и внешний контуры.
  • Поддерживает нескольких методов массива данных.
  • Гибкие функции автоматической и ручной сортировки.
Сертификации и патенты
APW владеет многими национальными патентами на территории США и Китая. Продукты прошли сертификацию системы качества ISO9001 и получили сертификацию CE и сертификацию TUV.
АВ пятиосная режущая головка

  • Угол резания ± 45 градусов;
  • Свободный поворот угла;
  • Точность резки: ± 0,02 мм;
  • Точность управления: 0,01 мм;
  • Точность оси вращения: 0,01 °.


В 5-осевой 3D-режущей головке A/C используется самая современная технология водоструйной резки компании APW, которая получила национальный патентный сертификат в 2012 году. Она может выполнять 3D-резку на плоской поверхности, изогнутой поверхности и сферической поверхности, которая широко используется в аэрокосмической отрасли. поля, военной области и т. д. В 2016 году вышла и получила широкое признание клиентов новейшая 5-осевая режущая головка A / C. Теперь новейшая 5-осевая режущая головка A / C лидирует в отрасли машин для гидроабразивной резки с самыми передовыми технологиями.

Конструктивные особенности:

Компания APW впервые разработала 5-осевую 3D-режущую головку AC с эффективным углом резания 45°, на самом деле она может наклоняться до 75°. Теперь улучшенная 5-осевая режущая головка AC имеет более точный процесс сборки и более разумную конструкцию.

Высокая точность управления:

5-осевая режущая головка AC оснащена высокоточной камерой смешивания и высокоточным корпусом сопла, что делает резьбовое соединение более точным.

Функция резки под большим углом на плоском материале. При использовании 5-осевой режущей головки AC для резки плоского материала не нужно делать 3D-чертеж, пользователи могут установить большой угол с помощью программного обеспечения для гидроабразивной резки, что проще и практичнее.

Функция 3D резки. С профессиональным программным обеспечением для гидроабразивной резки Alma 5-осевая режущая головка AC может выполнять трехмерную резку трехмерной поверхности заготовки. Эта технология имеет мощную функцию и имеет широкий спектр применений.

Особенности структуры:

5-осевая режущая головка переменного тока приводится в движение гармоническим редуктором, передаточное число которого может достигать 1:120. Гармонический редуктор отличается компактностью, высокой грузоподъемностью, высокой точностью передачи. Таким образом, режущая головка переменного тока с 5 осями, оснащенная гармоническим редуктором, движется более плавно и может выдерживать удары по режущей головке во время удаления.

Абсолютная система:

5-осевая режущая головка переменного тока оснащена двумя двигателями абсолютного значения; он может считывать положение двигателя в любое время и имеет функцию памяти отключения питания. Он может вернуться к нулю при любых условиях. Вы больше не беспокоитесь о потере Зеро из-за внезапной потери питания.

Низкая стоимость техобслуживания:

Оригинальное поворотное соединение заменяется гибкими трубными соединениями высокого давления, которые могут эффективно сократить использование расходных материалов, снизить частоту поломок и затраты на техническое обслуживание.

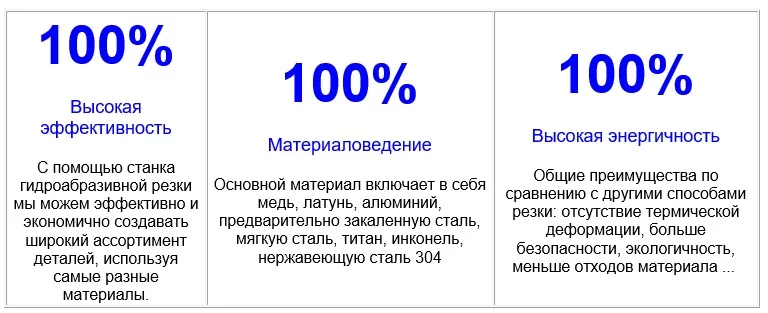

Почему стоит выбрать станок гидроабразивной резки

Преимущество

С помощью станка гидроабразивной резки мы можем эффективно и экономично создавать широкий ассортимент деталей, используя самые разные материалы.

Преимущества станков гидроабразивной резки являются причиной, способствующей развитию гидроабразивной резки. Хотя преимуществ много, они почти сводятся к «универсальности». С помощью станка гидроабразивной резки мы можем эффективно и экономично создавать широкий ассортимент деталей, используя самые разные материалы.

Причиной, почему станок гидроабразивной резки может резать практически любой материал, является использование воды и абразива. Основной материал включает медь, латунь, алюминий, предварительно закаленную сталь, мягкую сталь, титан, инконель, нержавеющую сталь 304, стекло, керамику, кварц, камень, ламинированный материал, легковоспламеняющиеся материалы и т. д. Одним из немногих материалов, которые нельзя разрезать струей воды, является закаленное стекло. Поскольку закаленное стекло находится под напряжением, как только мы начинаем его резать, оно раскалывается на мелкие осколки, как и рассчитано.

САМЫЙ ПОПУЛЯРНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ 50 БВ КОМПАНИИ «APW»

Насос 50 БВ – это наш классический продукт. Он подходит для большинства типов резки. Металл, камень, стекло, композиты, пластик, резина, дерево и т.д. Его максимальное давление составляет 420 МПа, можно резать металл до 100 мм, камень - до 150 мм. Внедрение передовой концепции дизайна и конструкции, насос оснащен импортным высококачественным нагнетателем и автоматическим поршневым масляным насосом. После десятков тысяч проверок клиентов это самая популярная модель.
ХАРАКТЕРИСТИКИ

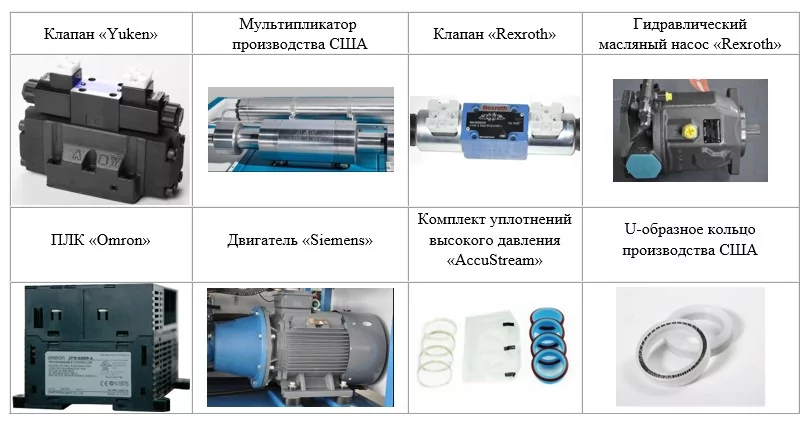

Станок гидроабразивной резки «APW» имеет встроенный двигатель «SIEMENS», гидравлический масляный насос «REXROTH» и импортную сборку гидравлических клапанов, американский мультипликатор «A&V», американскую трубку высокого давления и резервуар для воды из нержавеющей стали.

Мы можем установить напряжение в соответствии с требованиями клиентов.


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

СПЕЦИФИКАЦИЯ ПРОДУКТА ПАРАМЕТРЫ ДЕТАЛИ
Мощность главного двигателя
50 БВ / 37 кВт
Макс. рабочее давление
420 МПа / 60,000 фунт/кв. дюйм
Непрерывное рабочее давление
360-380 МПа
Макс. расход воды
3,7 л / мин
Макс. доступное отверстие
0,33 мм
Рабочая температура
40 ℉ (5 ℃) ~ 104 ℉ (40 ℃)
Температура хранения
36 ℉ (2 ℃) ~ 104 ℉ (40 ℃)
Объем бака для гидравлического масла 114 Л
Питание
380В / 50Гц / 3PH
Уровень шума 75 дБ (А)
Длина 1745 мм
Ширина 1045 мм
Высота 1350 мм
Вес 1200 кг
Пусконаладка и сервис

При покупке этого оборудования вы получаете бесплатные пусконаладочные работы. Наши инженеры выполнят весь комплекс ПНР (подключение, настройку и запуск станка).

В нашей сервисной службе работают квалифицированные инженеры, которые специализируются на отдельных группах оборудования и проходят обучение на заводах производителей, поэтому, выбирая МОССКЛАД, вы получаете не только качественное оборудование, но и высококачественный сервис и поддержку в самых непредвиденных ситуациях.

Направления нашей сервисной службы – это пусконаладочные работы, ремонт оборудования на территории клиента или в нашей мастерской, а также консультация клиентов.

Подробнее про сервисную службу

Качественные пусконаладочные работы. Весь комплекс мероприятий, направленных на проверку, настройку и запуск оборудования осуществляется строго в соответствии с инструкцией производителя.

Оперативность. Выезд на объект в среднем через 2 рабочих дня после поступления заявки.

Внимательное отношение. Специалист сервисной службы поможет решить проблему при возникновении сложностей с оборудованием.
