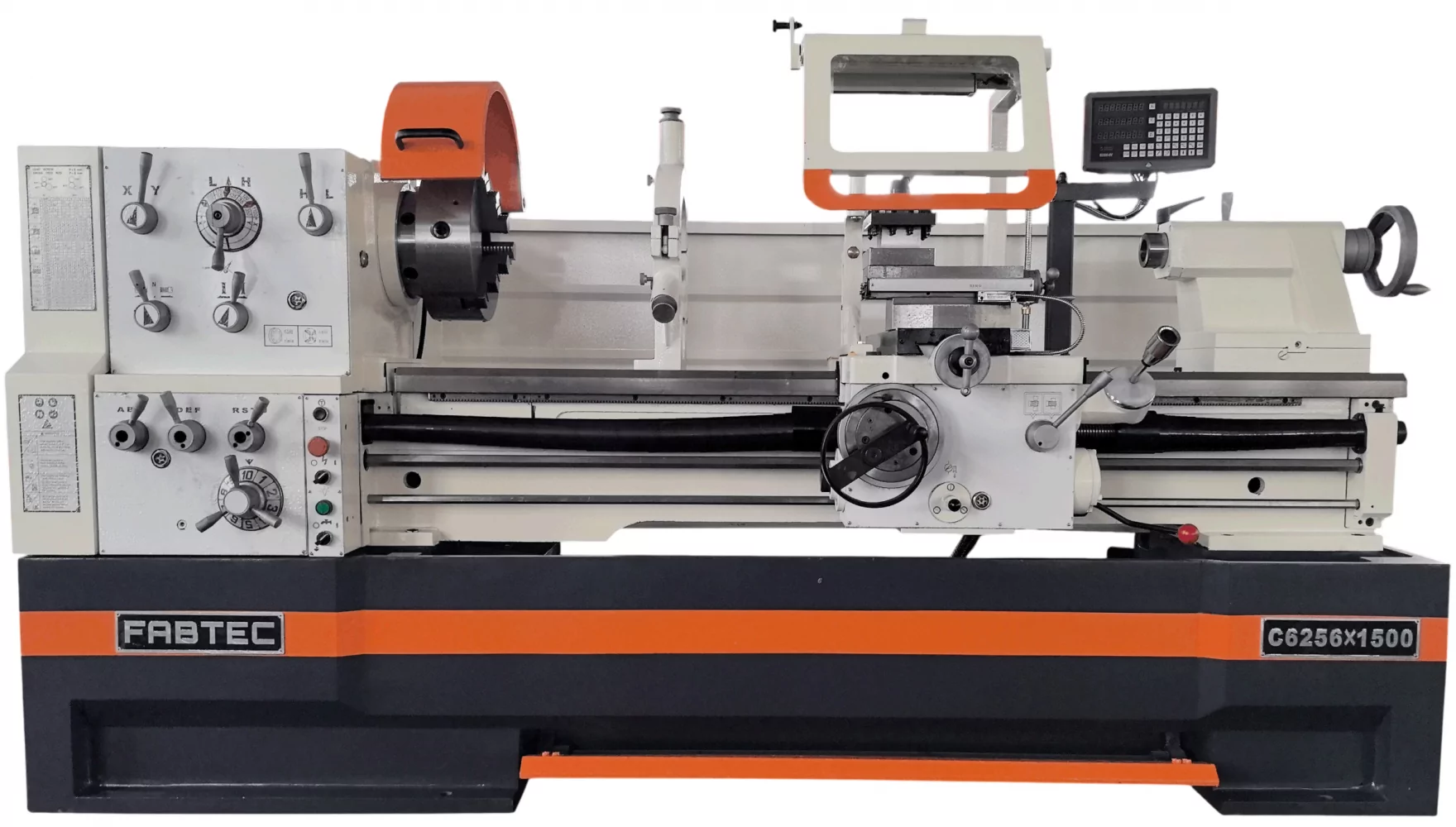

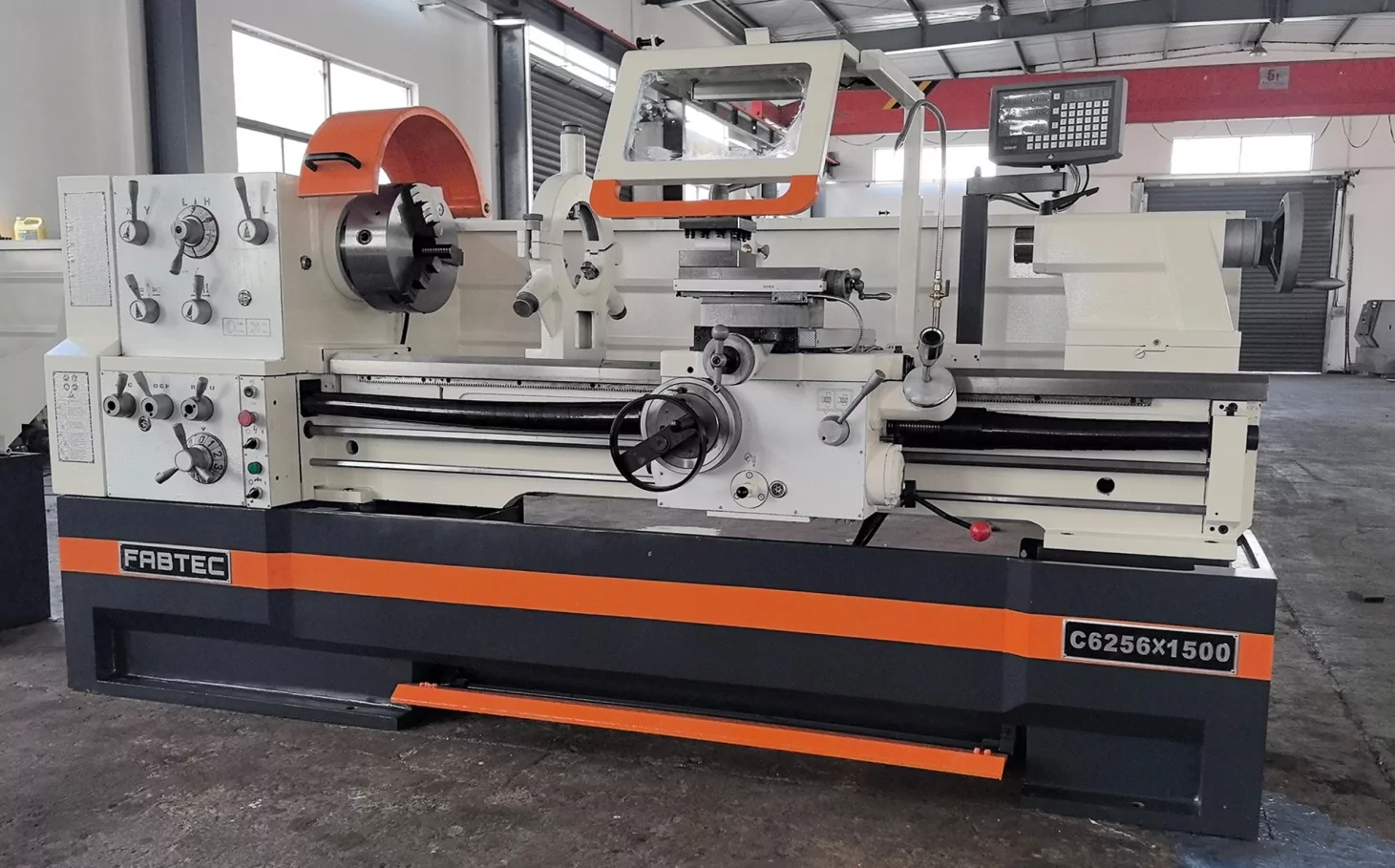

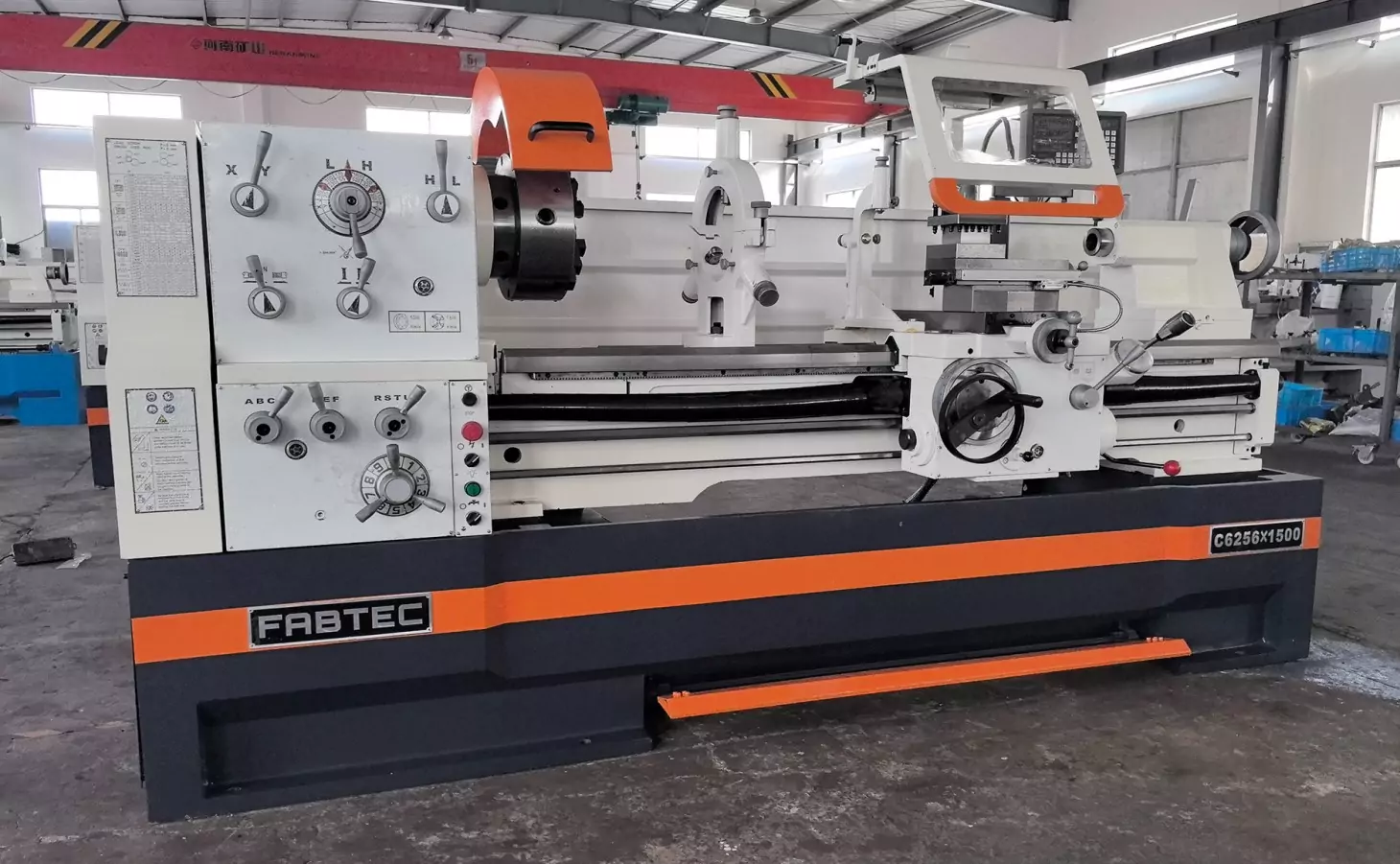

Универсальный токарный станок FABTEC LC560/1500

Что внутри LC560/1500: 12 решений для токарной обработки деталей до Ø 785 мм над ГАП

Категория	Характеристика	Технические детали	Ваша выгода
Крупный диаметр обработки	Ø 560 мм над станиной	Рабочая зона позволяет обрабатывать заготовки увеличенного диаметра.	Станок подходит для втулок, корпусов, фланцев, дисков и других деталей, которым уже тесно на более лёгких токарных моделях.
Работа с фланцами и дисками	Ø 785 мм над выемкой станины, ГАП	Выемка станины увеличивает доступный диаметр обработки возле шпинделя.	Можно обрабатывать крупные фланцы, диски и короткие заготовки большого диаметра без перехода на отдельный тяжёлый станок.
Длина заготовки	Расстояние между центрами 1500 мм	Межцентровое расстояние рассчитано на установку длинных деталей.	Удобно работать с валами, осями, штоками и другими вытянутыми заготовками.
Проход шпинделя	Проходное отверстие шпинделя 80 мм	Через шпиндель можно пропускать пруток, трубу или длинную заготовку подходящего диаметра.	Проще выполнять повторяющиеся операции на длинномерных заготовках и работать с трубным прокатом.
Запас по мощности	Главный двигатель 7,5 кВт	Мощность двигателя рассчитана на уверенную работу с металлическими заготовками.	Станок лучше справляется с нагруженными режимами, черновой обработкой и деталями увеличенного диаметра.
Жёсткость станка	Ширина станины 350 мм	Широкая станина повышает устойчивость конструкции при обработке.	Станок стабильнее ведёт себя под нагрузкой и увереннее работает с крупными заготовками.
Выбор режимов	12 скоростей шпинделя 25–1600 об/мин	Оператор может подобрать обороты под диаметр детали, материал и тип операции.	Удобнее выполнять черновое точение, чистовую обработку, сверление и резьбонарезание на одном станке.

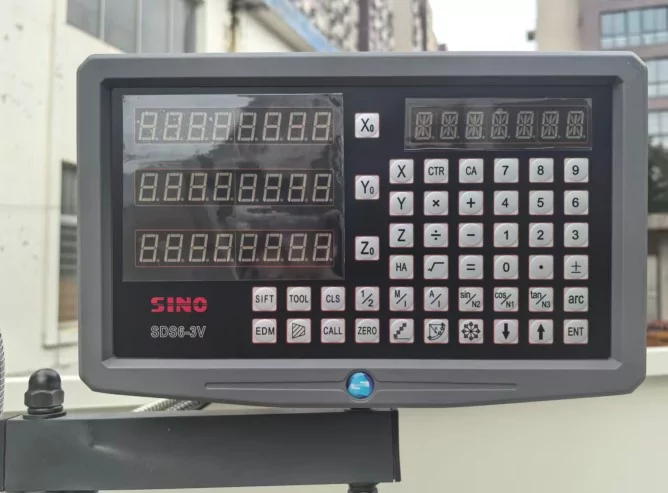

Точный контроль	3-осевая система УЦИ SINO	УЦИ показывает перемещения по трём осям и помогает контролировать положение инструмента.	Оператору проще держать размер, быстрее выходить на нужные координаты и снижать риск ошибки.
Подачи и резьбы	Продольные и поперечные подачи	Станок поддерживает разные режимы подачи для точения и вспомогательных операций.	Можно гибко подбирать режим под черновую обработку, чистовой проход и требования к поверхности детали.
Резьбонарезание	Метрические, дюймовые, модульные и питчевые резьбы	Станок поддерживает несколько распространённых систем резьбонарезания.	Один станок закрывает разные задачи: от стандартных резьбовых соединений до деталей со специальной резьбой.
Работа с длинными деталями	Подвижный и неподвижный люнеты	Люнеты поддерживают заготовку при обработке длинных или гибких деталей.	Снижается риск вибраций и прогиба заготовки, особенно при обработке валов и штоков.

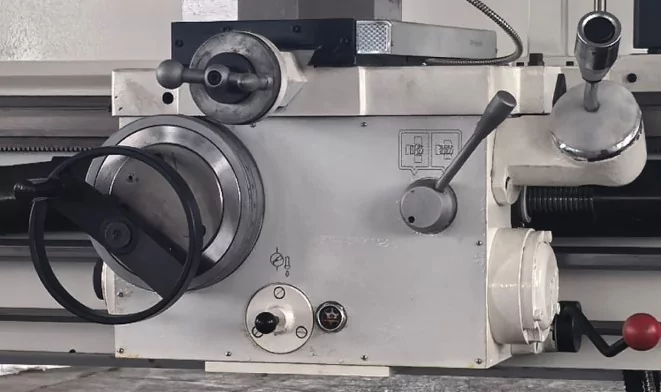

Безопасность и удобство	СОЖ, защитные кожухи, ножной тормоз и ускоренные перемещения	Станок оснащён системой охлаждения, защитой рабочих зон, тормозом и быстрым перемещением узлов.	Оператору удобнее и безопаснее работать, а вспомогательное время при переналадках сокращается.

Для каких задач подходит LC560E/1500

Для производств, которым нужен универсальный токарный станок с увеличенным диаметром обработки
• LC560/1500 подойдёт для обработки валов, втулок, фланцев, дисков и других металлических заготовок. Диаметр до Ø560 мм над станиной делает модель более универсальной, чем компактные токарные станки;
Для обработки крупных фланцев и дисковых деталей
• Благодаря выемке станины, ГАП, станок может работать с заготовками до Ø785 мм возле шпинделя;
Для ремонтных участков и сервисных мастерских
• Модель помогает восстанавливать посадочные поверхности, нарезать резьбы, обрабатывать втулки, оси, валы и другие детали без передачи работ на сторону;
Для задач, где нужна точность без перехода на ЧПУ
• 3-осевая УЦИ SINO помогает оператору контролировать перемещения и быстрее выходить на нужный размер;
Для участков, где станок нужен в хорошей базовой комплектации
• В комплекте предусмотрены патроны, планшайба, люнеты, СОЖ, рабочая лампа, УЦИ, защитные кожухи, ножной тормоз и ускоренные перемещения.

Почему стоит выбрать FABTEC LC560E/1500?

FABTEC LC560/1500 стоит рассматривать, если нужен ручной токарный станок крупнее базовых моделей, но без перехода на сложное ЧПУ. Он сочетает увеличенный диаметр обработки, РМЦ 1500 мм, проход шпинделя 80 мм, двигатель 7,5 кВт, УЦИ SINO и хорошую комплектацию для повседневной работы в цехе.
Модель подойдёт для предприятий, которым нужна универсальная токарная машина для ремонта, изготовления единичных деталей, мелких серий, обработки фланцев, валов, втулок и нарезания разных типов резьбы.

Нужен станок под конкретную деталь?

Комплект поставки:

• 3-х кулачковый токарный патрон Ø315 мм с прямыми/обратными кулачками
• 4-х кулачковый токарный патрон Ø350 мм
• Планшайба Ø 450 мм
• 4-х позиционный резцедержатель
• УЦИ по 3-м осям (Sino)
• Подвижный люнет Ø16-95 мм

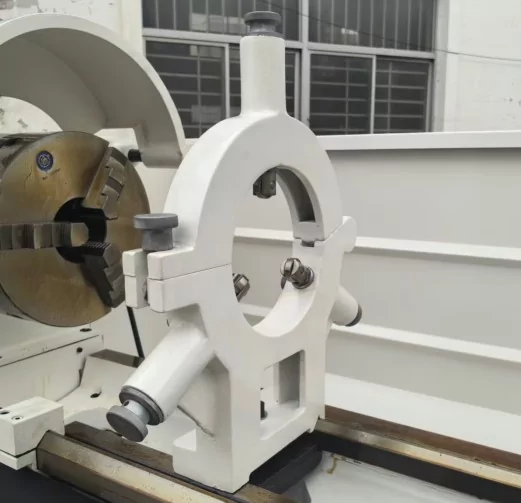

• Не подвижный люнет Ø19-165 мм
• Не вращающийся центр МК 5
• Вращающийся центр МК 5
• Переходная втулка МК 5

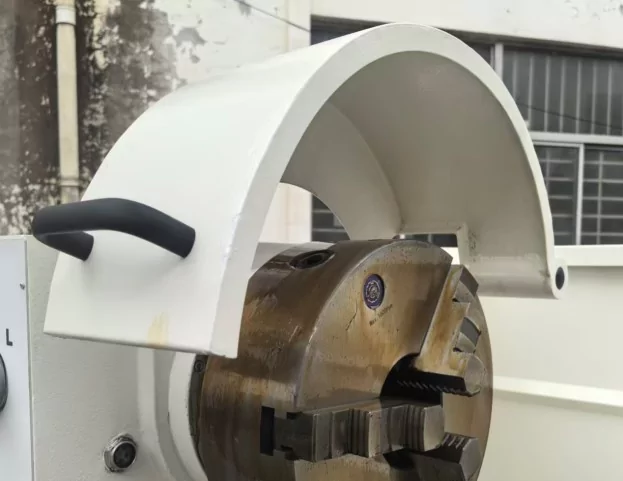

• Защитный экран патрона
• Задняя защитная стенка

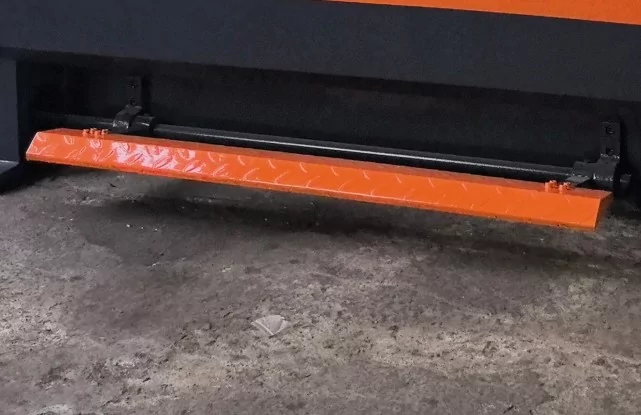

• Ножной тормоз шпинделя

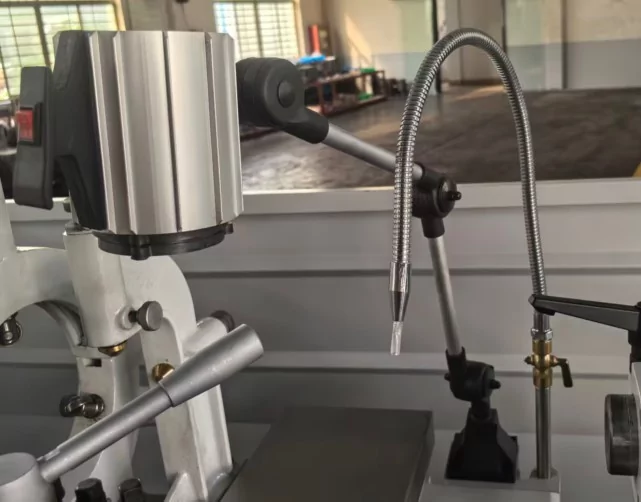

• Система подачи СОЖ
• Лампа местного освещения LED
• Ускоренное перемещения по 2-м осям
• Комплект регулируемых опор
• Инструкция на русском языке
• Комплект обслуживающего инструмента

Дополнительная комплектация:

Набор инструмента	25 мм
Вращающийся центр	Конус Морзе MT4
Комплект сверлильного патрона	Конус Морзе MT4
Быстросменный резцедержатель американского типа	Заводское исполнение
Быстросменный резцедержатель европейского типа	Заводское исполнение
Быстросменный резцедержатель итальянского типа	Заводское исполнение
Линейка для точения конусов	Заводское исполнение
