Главная → Сварочный участок → Шовная сварка → Стыковая сварка → Стыковая шовная TIG сварка SCHNELLDORF LINEARWELD X - 1100

Стыковая шовная TIG сварка SCHNELLDORF LINEARWELD X - 1100

Главное фото: Стыковая шовная TIG сварка SCHNELLDORF LINEARWELD X - 1100

Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион

Стыковая шовная TIG сварка SCHNELLDORF LINEARWELD X - 1100

Цена:

По запросу

Цена с НДС 20%

Цена с НДС 0%

Перейти в корзину

По запросу	Цена с НДС 20% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0% Цена с НДС 0%
В корзину Быстрый запрос

Под заказ

Пусконаладка и сервис

Добавить опцию

Набор программного обеспечения для X-серии (для 2000 отдельных наборов параметров)

Пакет иностранных языков (DE, EN, CZ, RU, TR)

Пакет программного обеспечения - Расширенные настройки для X-серии

Пакет программного обеспечения - простая настройка для X-серии

Холодильный установка, CE для серии X, FRONIUS FK 2200

Устройство подачи проволоки FRONIUS KD 4000 D-11, CE для X-серии

Газовый экран на горелку регулируемый (3 камеры, 90°)

Источник питания FRONIUS MW 2200 для X-Серии 600 - 1200

Центральный упор, стандартный для LINEARWELD X 1100

Оправка из нержавеющей стали - Круглая LINEARWELD X 1100

Панель управления, HMI - Сенсорный экран 12" для X-серии

Деревянная паллета для X-серий 700 - 1100

Опорная планка для LINEARWELD X 1100

Опорная планка мягкая, радиусная для LINEARWELD X 1100

Показать все

Скрыть

Характеристики

Описание

Обзор опций

Модельный ряд

Пусконаладка и сервис

Доставка и оплата

Характеристики

Основные характеристики

Производитель

SCHNELLDORFER

Код номенклатуры

61760

Страна-производитель

Германия

Рабочая длина, мм

1120

Тип привода

Электрический

Рабочая скорость, м/мин

0.03 - 5.5

Толщина металла, мм

0.2-3.0

Толщина металла (нержав. сталь 600 Н/мм2), мм

0.3 - 2.0

Диапазон диаметров, мм

80-980

Рабочая температура, °С

от + 10 до +35 °

Параметры подключения

Электропитание, В/Гц

3x380/50

Потребляемая мощность, кВт

Давление воздуха, бар

Описание

Особенности

Стыковая шовная TIG сварка SCHNELLDORF LINEARWELD X - 1100 предназначена для качественной сварки продольных герметичных швов, без образования прожига в стартовой и конечной точках;
Модульная конструкция SCHNELLDORF LINEARWELD X позволяет использовать все распространенные методы сварки;
Благодаря эргономичной и прочной конструкции аппарат обладает всеми необходимыми характеристиками для эффективного и надежного решения самых сложных сварочных задач на протяжении многих лет;
Стыковая шовная TIG сварка SCHNELLDORF LINEARWELD X - 1100 поддерживает Industry 4.0 (Индустрия 4.0).

Стандартная комплектация

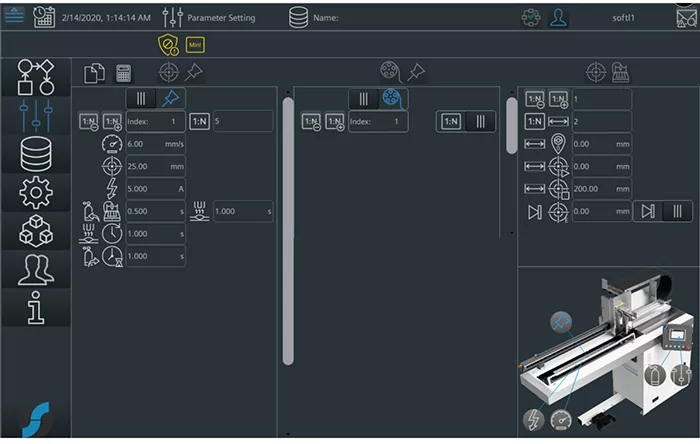

Управление машиной осуществляется с помощью SIEMENS SIMATIC HMI Unified Comfort Panel 12.1ʺ Особенности: Широкоформатный TFT-дисплей; Функция приборной панели; Ассистент слайд-шоу; Основные функции управления машиной; Главный выключатель; Схема аварийной остановки с кнопкой Pilz; Включение / выключение управления машиной с помощью кнопки с подсветкой; Функции управления; Постоянный контроль всех концевых выключателей для правильной работы; Сообщение о неисправности на сенсорном экране с текстовым указанием причины неисправности; Прекращение автоматической работы в случае неисправности; Возобновление автоматической работы только после устранения неисправности и подтверждения сообщения о неисправности; Хранение сообщений с индикацией состояния; Часы работы отображаются на сенсорном экране; Количество произведенных деталей (общее количество и количество за смену); Различные уровни пользователей для управления машиной, защищены паролем; Инструкции для оператора с пиктограммами и визуализацией; Функции управления автоматическим режимом работы; Кнопка пуска / остановки; Сварочная дуга вкл. / выкл.; Время предварительной продувки газом; Время предварительной сварки 0 сек. - 10 сек.; Скорость сварки 10 см / мин - 770 см / мин, непрерывная, изменения временно сохраняются; Направление сварки вперед / назад; Начало и конец сварки; Время выдержки в конце шва (время продувки газом сварочный газ, горелка); Включение / выключение подачи газа; Поступление газа вкл. / выкл.; Программа прихваточной сварки.
Оправка с системой зажима с двойным давлением (пневматическая) Предварительный зажим с низким давлением (медленное движение, небольшое усилие); Стандартное давление зажима для удержания деталей; Управление с помощью педали; Время задержки между предварительным зажимом и зажимом.
Система зажима Пневматический привод; Отдельные зажимные пальцы в точечных подшипниках; Основание зажимных пальцев из алюминия, окрашено в черный цвет; Автоматическое разжимание после окончания цикла сварки (настраивается).
Центрирующая упорная линейка
Трасса перемещения Высокоточные линейные направляющие со стальными профилированными дорожками качения, кассеты с роликами с игольчатыми подшипниками (FRANKE); Герметичный серводвигатель; Встроенные программные и аппаратные концевые выключатели для защиты сварочной горелки и каретки в сборе.
Блок подготовки сжатого воздуха расположен на машине для облегчения доступа Регулятор давления; Водоотделитель; Ручной двухпозиционный клапан; Выход воздуха с быстроразъемным соединением, например для пневматического пистолета.
Горелка с дополнительным защитным газом

Обзор опций

Круглая оправка из нержавеющей стали мин. Ø 80 мм (внутренний). Подходит для всех ферритных материалов. Оправка закреплена и выровнена на раме машины. Состав: Контур охлаждающей воды для опорной шины; Система подачи резервного газа; Система быстрой замены опорной планки без отключения охлаждающей воды и защитного газа.
Опорная радиусная планка из износостойкого медного сплава. Толщина материала: 0.5 мм - 2.0 мм. Для сварки материала: низкоуглеродистая сталь, нержавеющая сталь, оцинкованная сталь, титан. Форма 30 x 15 мм; Поверхность - R 100; Паз 3x2 мм; Отверстия для подачи газа 1 мм.
TIG инвертор Magic Wave 2200 100% рабочей мощности = 150 А; 60% рабочей мощности = 170 А; 40% рабочей мощности = 220 А; Сохранение в памяти до 100 заданий; Интерфейс робота с интеграцией управления от машины; Кабель заземления 35 мм²; Разъем для внешнего программирования; 1 х Регулятор давления аргона / водорода; 2 х Регулятора давления аргона. Горелка BINZEL AUT WIG 400 для автоматической сварки, охлаждаемая (в стоимость источников входят: охладитель, горелка с проводами, интерфейс управления, компоненты интеграции)
Охладитель FRONIUS FK

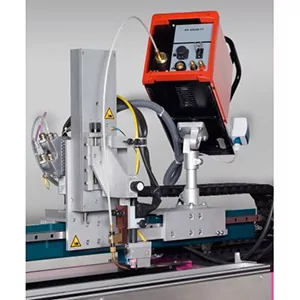

Устройство подачи проволоки KD 4000 D-11 Связь с главным контроллером, аналоговым напряжением и сигналом Старт / Стоп. Параметры конфигурации: Регулировка скорости подачи от 0.1 до 11.0 м/мин; Отложение старта подачи; Остановка подачи до остановки сварочной горелки; Изменение скорости подачи в зависимости от изменения скорости сварочной горелки.
Пакет программного обеспечения Advanced Adjustments. Расширение параметров процесса: Переключение нескольких сварочных токов, Job; Переключение нескольких скоростей сварки, Job; Переключение нескольких скоростей механизма подачи проволоки, задание *; Сегментированный сварной шов; Несколько сварных швов; Переключатель направления сварки; Скорректированный контроль параметров по правдоподобию.
Водяной охладитель. Используется для охлаждения медных частей. Упаковка в деревянный ящик или на паллете (обязательно).

Развернуть опции

Свернуть опции

Модельный ряд

Модель

Наличие

Рабочая длина, мм

Толщина металла, мм

Диапазон диаметров, мм

Стыковая шовная TIG сварка LINEARWELD X - 1100

Стыковая шовная TIG сварка LINEARWELD X - 1300

Пусконаладка и сервис

При покупке этого оборудования вы получаете бесплатные пусконаладочные работы. Наши инженеры выполнят весь комплекс ПНР (подключение, настройку и запуск станка).

В нашей сервисной службе работают квалифицированные инженеры, которые специализируются на отдельных группах оборудования и проходят обучение на заводах производителей, поэтому, выбирая МОССКЛАД, вы получаете не только качественное оборудование, но и высококачественный сервис и поддержку в самых непредвиденных ситуациях.

Направления нашей сервисной службы – это пусконаладочные работы, ремонт оборудования на территории клиента или в нашей мастерской, а также консультация клиентов.

Подробнее про сервисную службу

Качественные пусконаладочные работы. Весь комплекс мероприятий, направленных на проверку, настройку и запуск оборудования осуществляется строго в соответствии с инструкцией производителя.

Оперативность. Выезд на объект в среднем через 2 рабочих дня после поступления заявки.

Внимательное отношение. Специалист сервисной службы поможет решить проблему при возникновении сложностей с оборудованием.
