Стыковая шовная TIG сварка SCHNELLDORF LINEARWELD X - 1300

Главное фото
Главное фото: Стыковая шовная TIG сварка SCHNELLDORF LINEARWELD X - 1300
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион

Стыковая шовная TIG сварка SCHNELLDORF LINEARWELD X - 1300

Цена:
По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В спецификацию
Спецификация - это ваш список сохраненных товаров, по которому вы можете запросить коммерческое предложение. Перейти к спецификациям
Быстрый запрос

Добавить опцию

Сигнальная вышка - Стандарт для серии X
Инверторный сварочный источник питания FRONIUS TPS 500i MIG/MAG для серии X
Деревянная паллета для X-серий 1200 - 1600
Регулятор давления газа, для X-серии АРГОН
Регулятор давления газа, для серии X, АРГОН / H2
Пакет запуска и обучения от 600 до 2500 км для X-серии
Набор программного обеспечения для X-серии (для 2000 отдельных наборов параметров)
Пакет программного обеспечения - приборная панель для X-серия
Пакет иностранных языков (DE, EN, CZ, RU, TR)
Ножной переключатель с тремя педалями
Увеличение корпуса машины 500 мм XL, XLS
Водоохладитель HYFRA Echilly 1 для X-серии 250-2000
Оправка из нержавеющей стали - круглая для LINEARWELD XL 1300 EXTL
Подвижный газовый экран для серии X, устанавливаемой на горелку, регулируемый (5 газовых камер, 90°)
Пакет программного обеспечения - Расширенные настройки для X-серии
Блок регулирования газа, цифровой вход/выход SMC серии X
Пакет программного обеспечения - простая настройка для X-серии
Опорная решетка для LINEARWELD XL 1300 EXTL
Роликовые направляющие у основания машины, регулируемая вручную высота XP, XD, X 1100

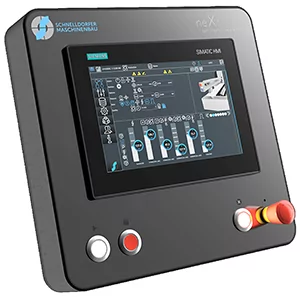

Панель управления на консоли для LINEARWELD
Центральный упор LINEARWELD XL 1300 EXTL
Показать все Скрыть
Характеристики

Основные характеристики

Производитель
Код номенклатуры
61730
Страна-производитель
Германия
Рабочая длина, мм
1300
Тип привода
Электрический
Рабочая скорость, м/мин
0.03 - 5.5
Толщина металла, мм
0.2-3.0
Толщина металла (нержав. сталь 600 Н/мм2), мм
0.5 - 2.5
Диапазон диаметров, мм
90-1300
Рабочая температура, °С
от + 10 до +35 °

Параметры подключения

Электропитание, В/Гц
3x380/50
Потребляемая мощность, кВт
16
Давление воздуха, бар
6

Документы для скачивания

Управление сварочной машиной SCHNELLDORF LINEARWELD X
Описание

Особенности

  • Стыковая шовная TIG сварка SCHNELLDORF LINEARWELD X - 1300 предназначена для качественной сварки продольных герметичных швов, без образования прожига в стартовой и конечной точках;

  • Модульная конструкция SCHNELLDORF LINEARWELD X позволяет использовать все распространенные методы сварки;

  • Благодаря эргономичной и прочной конструкции аппарат обладает всеми необходимыми характеристиками для эффективного и надежного решения самых сложных сварочных задач на протяжении многих лет;

  • Стыковая шовная TIG сварка SCHNELLDORF LINEARWELD X - 1300 поддерживает Industry 4.0 (Индустрия 4.0).

Стандартная комплектация
Контроллер управления машиной
  • Электрический шкаф управления (RITTAL) с главным выключателем, установленный на раме машины;
  • Устройство управления (ПЛК) SIEMENS ET200SP с SIEMENS 1512SP-CPU;
  • Высокопроизводительная приводная система. Серводвигатель SIEMENS S210 со встроенным датчиком;
  • IFM I / O-Link Master с интеллектуальными датчиками;
  • Блок питания сварочного источника и охлаждающего устройства с автоматическим выключателем (Siemens). Общий блок питания не более 35 A (до макс. cварочного тока 500 A);
  • Вся электрическая проводка и кабели в кабельных каналах, кабельных цепях или ступенчатых.

Оправка с системой зажима с двойным давлением (пневматическая)
  • Предварительный зажим с низким давлением (медленное движение, небольшое усилие);
  • Стандартное давление зажима для удержания деталей;
  • Управление с помощью педали;
  • Время задержки между предварительным зажимом и зажимом.

Система зажима
  • Пневматический привод;
  • Отдельные зажимные пальцы в точечных подшипниках;
  • Основание зажимных пальцев из алюминия, окрашено в черный цвет;
  • Автоматическое разжимание после окончания цикла сварки (настраивается).
Центрирующая упорная линейка

Замок оправки с пневмоприводом:
  • Управляется кнопкой или сенсорным экраном;
  • Высококачественный подшипник скольжения;
  • Чашка для болта фиксатора, закаленная.

Трасса перемещения
  • Высокоточные линейные направляющие со стальными профилированными дорожками качения, кассеты с роликами с игольчатыми подшипниками (FRANKE);
  • Герметичный серводвигатель;
  • Встроенные программные и аппаратные концевые выключатели для защиты сварочной горелки и каретки в сборе.

Блок подготовки сжатого воздуха расположен на машине для облегчения доступа
  • Регулятор давления;
  • Водоотделитель;
  • Ручной двухпозиционный клапан;
  • Выход воздуха с быстроразъемным соединением, например для пневматического пистолета.

Горелка с дополнительным защитным газом
Легкий доступ к пневматическому блоку, расположенному в передней части машины
Складной защитный экран
Специальная нижняя балка для сварки нерж. AISI 430. Плечо сварочной установки изготовлено из нержавеющей стали (аустенитная, немагнитная) со специальным заземлением для обеспечения качественной сварки ферритной нержавейки.
Обзор опций

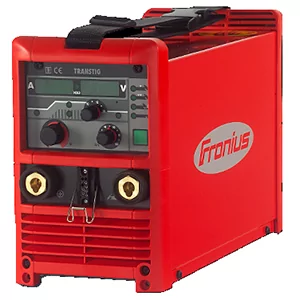

TIG инвертор FRONIUS TransTig 2200 Job DC
  • 100% рабочей мощности = 150 А;
  • 60% рабочей мощности = 180 А;
  • 400% рабочей мощности = 220 А;
  • Источник TT 2200;
  • Сохранение в памяти до 100 заданий;
  • Заземление;
  • Разъем для внешнего программирования;
  • 1 х Регулятор давления аргона / водорода;
  • 2 х Регулятора давления аргона.

    Горелка BINZEL ABITIG MT300W для автоматической сварки, охлаждаемая

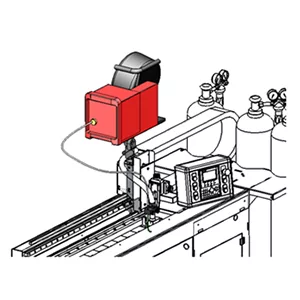

Устройство подачи проволоки KD 40.10

Связь с главным контроллером, аналоговым напряжением и сигналом Старт / Стоп.

Параметры конфигурации:
  • 4 приводных ролика;
  • Скорость подачи проволоки от 0.1 до 11 м/мин.;
  • Изолированный приводной блок;
  • Корпус для катушки проволоки 300, до 15 кг.;
  • Управление подачи проволоки встроено в блок управления;
  • Регулировка плавной подачи проволоки, задержка старта подачи, остановка проволоки до окончания сварки, изменение скорости в соответствии с программируемой горелкой.

Водяной охладитель. Используется для охлаждения медных частей.

Упаковка в деревянный ящик или на паллете (обязательно).
