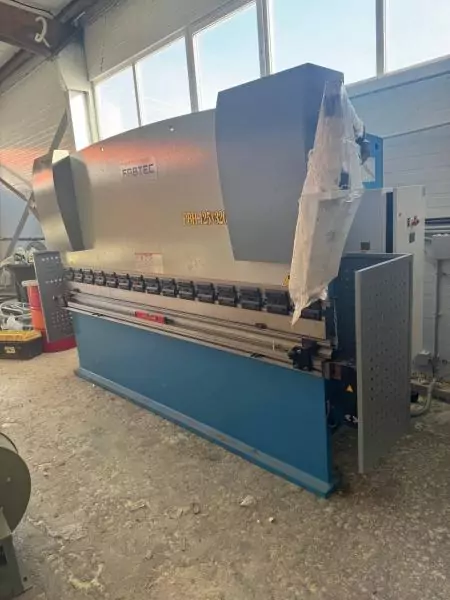

Гидравлический листогибочный пресс FABTEC PBH125/3200 с контроллером E300
• Гидравлический листогибочный пресс FABTEC PBH125/3200 с контроллером E300, марка FABTEC применяется для гибки металлических заготовок с усилием до 125 тонн;
• Надёжная гидравлическая система Bosch-Rexroth с компонентами от мировых производителей позволяет производить гибку с высокой скоростью и точностью. Мощные гидроцилиндры синхронизированы за счёт жёсткого соединения через торсионный вал;
• Конструкция станка выполнена из прочной сварной рамы, прошедшей термическую обработку для снятия напряжения;
• Манометр и регулятор усилия позволяют с высокой точностью настраивать пресс на работу с необходимой толщиной листа. Для облегчения расположения листа на рабочем столе предусмотрены кронштейны поддержки листа с регулируемым перекидным упором.
• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.
Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):
Пример инструмента для прессов с усилием 100-125 тонн (форма инструмента может меняться в зависимости от партии станков):
|
|
Панель управления Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN. Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом. Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного останова устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя.
|
|
|
Стандартный инструмент пуансон и матрица
Сегментация верхнего пуансона: 800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм) |
|
|
Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона. |
|
|
Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора. |
|
|
Синхронизация работы цилиндров через торсионный вал. |
|
|
Электрошкаф Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider. |
|
|
Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица. |
|
|
Гидравлическая система Bosch-Rexroth |
|
|
Моторизир. система компенсации прогиба (работает только контроллером E 300) |
Представляем реальные примеры поставки и запуска оборудования у наших клиентов.
Компания "МОССклад" поставляет Гидравлический листогибочный пресс FABTEC PBH125/3200 с контроллером E300 во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.
Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.
