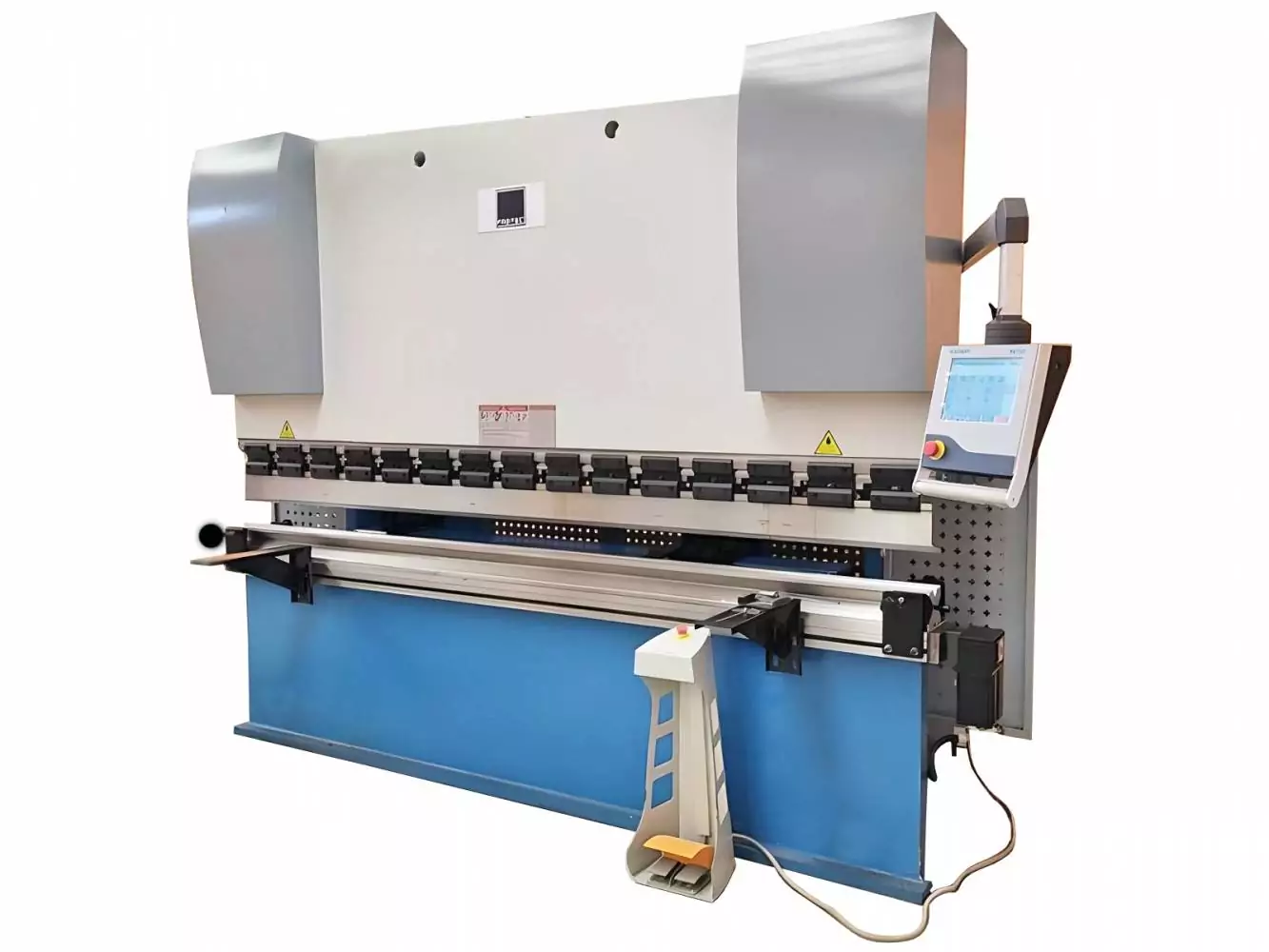

Гидравлический листогибочный пресс PBH160/3200 с контроллером E300
• Гидравлический листогибочный пресс PBH160/3200 с контроллером E300, марка FABTEC применяется для гибки металлических заготовок с усилием до 160 тонн;
• Надёжная гидравлическая система Bosch-Rexroth с компонентами от мировых производителей позволяет производить гибку с высокой скоростью и точностью. Мощные гидроцилиндры синхронизированы за счёт жёсткого соединения через торсионный вал;
• Конструкция станка выполнена из прочной сварной рамы, прошедшей термическую обработку для снятия напряжения;
• Манометр и регулятор усилия позволяют с высокой точностью настраивать пресс на работу с необходимой толщиной листа. Для облегчения расположения листа на рабочем столе предусмотрены кронштейны поддержки листа с регулируемым перекидным упором;
• Контроллер Е300 даёт: автоматический расчет положения блока, исходя из угла, материала, толщины и параметров пресс-формы. Возможность гидравлического или механического управления осью С. Автоматическую регулировку положения точки зажима и нулевого положения оси Р.
• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.
Профили, получаемые при использовании гибочного пресса:
Стандартный инструмент для прессов с усилием 160 тонн:
|
|
Панель управления Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN. Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом. Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного останова устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя.
|
|
|
Стандартный инструмент пуансон и матрица
Сегментация верхнего пуансона: 800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм) |
|
|
Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона. |
|
|
Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора. |
|
|
Синхронизация работы цилиндров через торсионный вал. |
|
|
Электрошкаф Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider. |
|
|
Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица. |
|
|
Гидравлическая система Bosch-Rexroth |
|
|
Моторизир. система компенсации прогиба (работает только контроллером E 300) |
