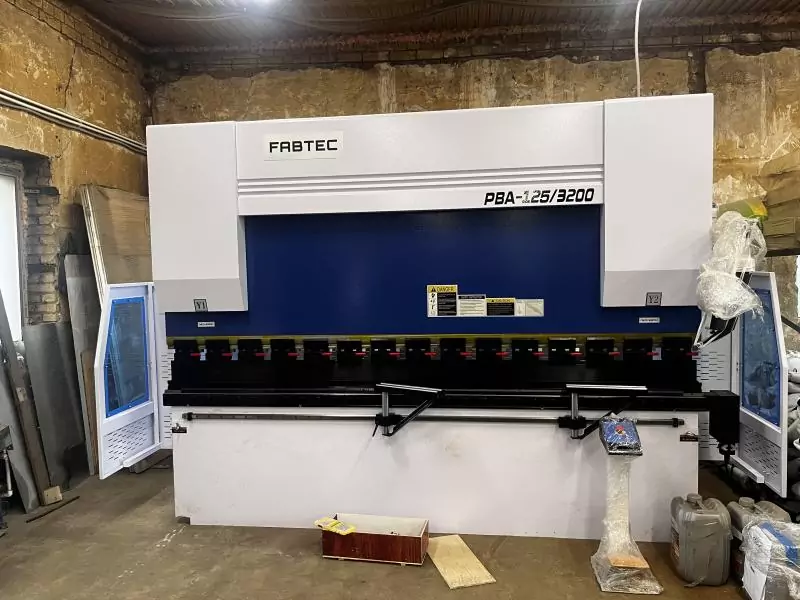

Вертикальный листогибочный пресс FABTEC CNC-PBA 125х3200 с контроллером ESA630

Главное фото
Вид спереди
Вид сзади
Фото
Быстрые зажимы пуансона
Быстрые зажимы пуансона
Вертикальный листогибочный пресс FABTEC CNC-PBA 125х3200 с контроллером ESA630
Вид спереди
Вид сзади
Фото
Быстрые зажимы пуансона
Быстрые зажимы пуансона
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион

Вертикальный листогибочный пресс FABTEC CNC-PBA 125х3200 с контроллером ESA630

Цена:
4 170 740 ₽
121 601 BYN
16 879 792 KZT
3 355 458 KGS
15 174 118 AMD
$37 520,65
34 694,55 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




4 170 740 ₽
121 601 BYN
16 879 792 KZT
3 355 458 KGS
15 174 118 AMD
$37 520,65
34 694,55 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Система управления ЧПУ ESA 630 (на кронштейне)

Достойная модель в своем классе по производительности, оснащена 10-дюймовым экраном с разрешением 1024x600 пикселей. Может управлять 4 осями в любой комбинации.

Гидравлические прессы FABTEC CNC-PBA

Точность

Точность позиционирования ползуна 0,01 мм благодаря синхронизации 2-х силовых гидроцилиндров и наличию оптических линеек GIVI (Италия) по осям Y1 и Y2.

Надёжность

Мы сотрудничаем с производителями оборудования напрямую, что дает гарантию на оборудование и комплектующие к нему.

Бомбирование

Моторизированная система бомбирования (прогиба) стола входит в стандартную комплектацию станка.

Импортные компоненты

Оптические линейки GIVI (Италия), гидравлические клапаны Hoerbirger (Германия), гидравлическая система Bosch Rexroth (Германия), масляный насос Sunny (Америка), уплотнители Valka (Япония), электрика Schneider (Германия), ШВП Hiwin (Тайвань).

Показать все Скрыть
Характеристики

Основные характеристики

Производитель
Код номенклатуры
КА-00064532
Страна-производитель
КНР
Рабочая длина, мм
3200
Усилие, т
125
Расстояние между колоннами, мм
2600
Глубина подачи (зёв), мм
350
Просвет, мм
420
Ход блока скольжения, мм
200

Параметры подключения

Мощность двигателя, кВт
7.5

Габариты

Длина, мм
3700
Ширина, мм
1650
Высота, мм
2500
Вес в упаковке, кг
6800
Описание

Особенности

  • Вертикальный листогибочный пресс FABTEC CNC-PBA 125х3200 с контроллером ESA630 применяется для гибки металлических заготовок с усилием до 125 тонн и рабочей длиной до 3200 мм;

  • Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI (Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность позиционирования ползуна 0,01 мм;

  • Рабочий стол снабжен моторизированной компенсацией прогиба (бомбирование). Пропорциональный клапан используется для управления цилиндром стола, для выполнения движения при подъеме и для завершения действия гидравлической компенсации. Установлена система крепления инструмента AMADA-PROMECAM;

  • Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka (с защитой от перегрузки)

  • На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ.

Стандартная комплектация станка:

  1. Система управления: ЧПУ ESA 630 ( на кронштейне)
  2. Гидравлическая система: REXORTH
  3. Вертикальные линейки: GIVI
  4. Электронные компоненты: SCHNEIDER
  5. Уплотнительные резинки ( прокладки): производство США
  6. Гидравлический масляный насос:  SUNNY производство США
  7. Главный мотор : SIEMENS
  8. СТАНДАРТНЫЙ ПУАНСОН И КОНЦЕНТРИЧЕСКИЕ МАТРИЦЫ 4V: качество материала 42CrMo
  9. Линейная направляющая с ШВП
  10. Серво-моторы INOVANCE
  11. Быстросъемные системы крепления верхнего инструмента
  12. Электромеханическая ( моторизированная) система бомбирования стола ( ЧПУ)
  13. Количество пальцевых блоков на заднем упоре – 3шт.
  14. Передние опоры для подачи листа 2шт.
  15. Защитное ограждение – боковое и заднее
  16. Переносная педаль с кнопкой экстренного отключения






Контроллер ESA 630 (сенсорный TFT экран 10 ") управление по осям 4 + 1 , Y1+Y2+X+R + V

Характеристики системы ЧПУ:

Достойная модель в своем классе по производительности, оснащена 10-дюймовым экраном. Графическое программирование высокого уровня с интуитивно понятным интерфейсом. Прямое управление любым типом сервоклапанов без необходимости использования внешних усилителей. Может управлять максимум четырьмя осями в любой комбинации, включая электрические тормоза и работу нескольких станков в тандемном исполнении.

• Цветной графический 10-дюймовый дисплей с разрешением 1024x600 пикселей
• Твердотельный накопитель 128 Mb (Silicon disk)
• Интегрированный графический контроллер
• Интерактивный графический редактор 2D для ввода данных о деталях и инструментах
• 2D графический дисплей рамы станка, детали и инструмента. Ручная двумерная графическая идентификация лучшей последовательности изгиба (опция)
• 4 аналоговых выхода (± 10 В) с разрешением 13 бит
• 4 цифровых входа
• 4 аналоговых входа, разрешение 12 бит, диапазоны 0 ÷ 10В, 0 ÷ 5В
• 2 аналоговых выхода общего назначения, 0 ÷ 10 В (разрешение 8 бит)
• 32 цифровых входа (24 В постоянного тока)
• 32 цифровых выхода (24 В постоянного тока, макс. 0,7 А) защищены от перегрузки и коротких замыканий
• 2 последовательных порта RS232
• 1 Can-порт с 9-контактным разъемом «subd f»
• 1 порт Ethernet 10/100 Мбит (локальная сеть)
• 1 порт VGA для подключения внешнего монитора
• 2 порта USB (2.0)
• Напряжение 24В



T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider


Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.






Моторизированная система бомбирования (прогиба) стола



Задний упор с автоматическим перемещением.

Ось Х (600 мм, скорость 500 мм/с) и R (200 мм, скорость 60 мм/с)





Система крепления верхнего инструмента

 (быстросъемная)



Оптические линейки GIVI (Италия)

Точность 0,01 мм



Гидравлические клапана

Hoerbirger (Германия)



Гидравлическая система

Bosch Rexroth (Германия)



Масляный насос

Sunny (Америка)



Уплотнители

Valka (Япония)



Электрика

Schneider (Германия)




ШВП

Hiwin (Тайвань)

Пусконаладка и сервис

При покупке этого оборудования вы получаете бесплатные пусконаладочные работы. Наши инженеры выполнят весь комплекс ПНР (подключение, настройку и запуск станка).

В нашей сервисной службе работают квалифицированные инженеры, которые специализируются на отдельных группах оборудования и проходят обучение на заводах производителей, поэтому, выбирая МОССКЛАД, вы получаете не только качественное оборудование, но и высококачественный сервис и поддержку в самых непредвиденных ситуациях.

Направления нашей сервисной службы – это пусконаладочные работы, ремонт оборудования на территории клиента или в нашей мастерской, а также консультация клиентов.

Подробнее про сервисную службу

Качественные пусконаладочные работы. Весь комплекс мероприятий, направленных на проверку, настройку и запуск оборудования осуществляется строго в соответствии с инструкцией производителя.

Оперативность. Выезд на объект в среднем через 2 рабочих дня после поступления заявки.

Внимательное отношение. Специалист сервисной службы поможет решить проблему при возникновении сложностей с оборудованием.
