Токарный обрабатывающий центр DMTG DT50H

Главное фото

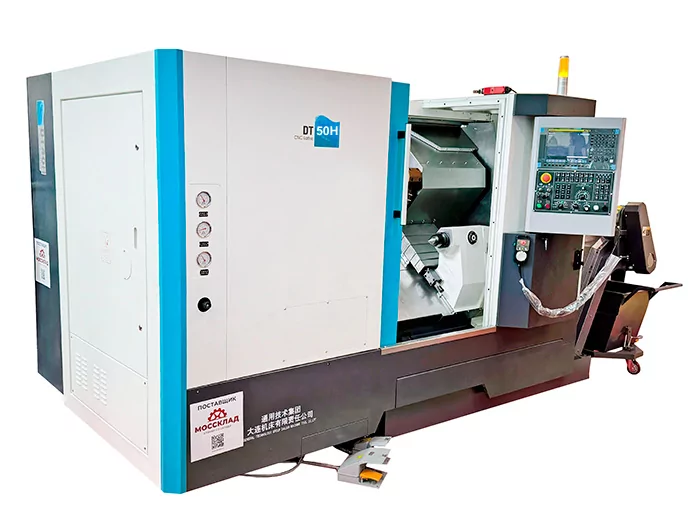

Главное фото: Токарный обрабатывающий центр DMTG DT50H
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион

Токарный обрабатывающий центр DMTG DT50H

Цена:
По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В корзину
Быстрый запрос
Характеристики

Система управления

Система ЧПУ
Fanuc 0i ТF Plus
Опциональные системы ЧПУ
Siemens 828D

Основные характеристики

Производитель
Страна-производитель
КНР
Максимальная длина заготовки, мм
555/1055
Максимальный диаметр заготовки, мм
680
Угол наклона станины, °
40°
Максимальный диаметр обрабатываемого прутка, мм
73
Максимальная производительность сверления, мм/об
Ø22 мм х 0,2
Максимальная производительность фрезерования, мм/мин
Ø25 мм х 14 мм х 40
Максимальная производительность резьбонарезания
М16 х 2
Тип направляющих
качения
Максимальный диаметр заготовки над станиной, мм
480
Максимальный диаметр заготовки над сменщиком инструмента, мм
450

Шпиндель

Частота вращения шпинделя, об/мин
3 500
Проходное отверстие шпинделя, мм
87
Фланец шпинделя
А2-8

Задняя бабка

Ход пиноли задней бабки, мм
140
Диаметр пиноли задней бабки, мм
85
Конус пиноли задней бабки
МК 5

Перемещение и подачи

Ход по оси Х, мм
265
Ход по оси Z, мм
555 / 1055
Диаметр / шаг ШВП по оси Х, мм
32 / 10
Диаметр / шаг ШВП по оси Z, мм
40 / 10
Скорость быстрого хода по осям Х, Z, мм/мин
30 000

Точность

Точность позиционирования, мм
± 0,004
Повторяемость, мм
± 0,002

Параметры подключения

Потребляемая мощность, кВт
45 кВт 380/50 В/Гц
Емкость бака СОЖ, л
330
Объём гидравлического бака, л
40
Мощность двигателя приводного инструмента, кВт
5,5 / 7,5
Мощность двигателя шпинделя (продолжительно / 30 мин), кВт
15 / 18,5

Габариты

Вес, кг
5500 / 6500

Сменщик инструмента

Количество инструмента, шт
12
Тип сменщика инструмента
сервопривод с гидрозажимом
Точность позиционирования сменщика инструмента, мм
0,008
Токарный патрон, мм
250
Максимальный размер державки резца, мм
25х25
Число оборотов приводного инструмента, об/мин
30 - 5000
Тип держателя инструмента
BMT
Описание

Особенности

  • Токарный обрабатывающий центр DMTG DT50H - это высокоскоростной многофункциональный токарный обрабатывающий центр нового поколения с приводным инструментом для комплексной токарной и фрезерной обработки деталей среднего размера в условиях серийного производства;

  • Большое рабочее пространство позволяет удобно разместить дополнительные приспособления и устройства автоматической загрузки/выгрузки заготовок. Длина х ширина х высота (задний отвод стружки) — 2920 / 3420 х 3050 х 2010 мм. Длина х ширина х высота (боковой отвод стружки) — 4070 / 4570 х 1900 х 2010 мм. Станок оснащен системой самодиагностики, перегрузочными и защитными устройствами и приспособлен для длительной непрерывной работы, в том числе в составе производственных линий. Инновационная система ЧПУ Fanuc 0i TF Plus (опция: Siemens 828D) идеально подходит для управления обработкой деталей сложной формы;

  • Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов. Высокоскоростной прецизионный шпиндель 3 500 об/мин установлен на прецизионные подшипники NSK (Япония). Сервопривод шпинделя Fanuc серии βiI, сервоприводы по осям Fanuc серии βi-B. Циркуляционная система смазки шпиндельной бабки. Время смены инструмента (соседний / противоположный) 0,31 / 0,78 с;

  • Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей. Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений. Жесткая вибростойкая станина с углом наклона 40° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна;

  • Высокоскоростные линейные направляющие качения ТНК (Япония) с максимальной скоростью перемещений 30 м/мин. Высокоточные шлифованные шариковые винты ТНК (Япония) с предварительным натягом класса точности С3. Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 250 мм.

Рекомендации по применению

  • Предназначен для обработки заготовок из стали, цветных металлов и сплавов в аэрокосмической, автомобильной, подшипниковой промышленности, энергетическом и нефтегазовом машиностроении, военно-промышленном комплексе. Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.

Дополнительные особенности:

  • Высокоскоростной приводной сменщик инструмента револьверного типа стандарта BMT на 12 инструментов, сервопривод инструмента Fanuc серии Alfa с гидрозажимом, время смены инструмента 0,31 с.
  • Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.

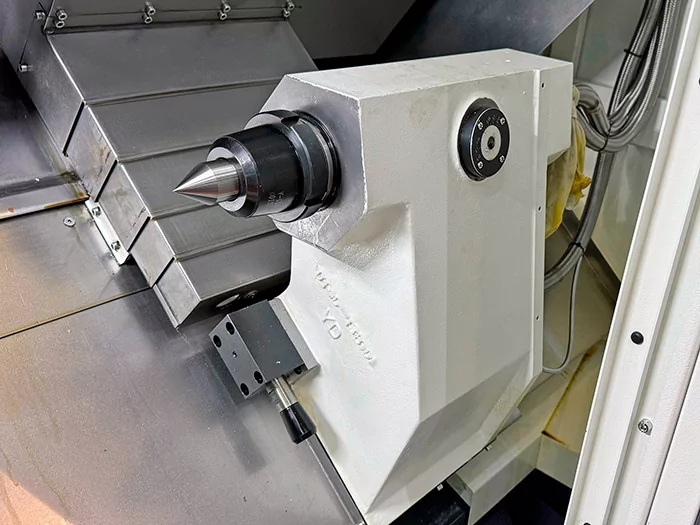

  • Гидравлическая задняя бабка (опция: программируемая задняя бабка).
  • Система подачи СОЖ с баком большого объема.

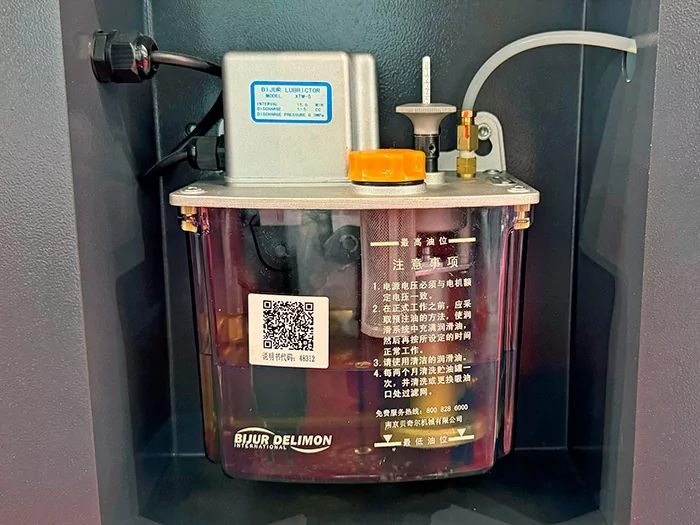

  • Автоматическая импульсная система смазки направляющих и ходовых винтов.
  • Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
  • Полностью закрытая рабочая зона с защитными устройствами.
  • Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
  • Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
  • Управление зажимом / разжимом токарного патрона и выдвижением / отводом пиноли задней бабки - с помощью М-функции или ножной педалью.

Комплект поставки:

  • Гидравлический 3-кулачковый токарный патрон Ø250 мм с отверстием
  • 12-позиционный приводной сменщик инструмента BMT
  • Радиальный приводной резцедержатель
  • Осевой приводной резцедержатель
  • Гидравлическая задняя бабка
  • Педаль зажима / розжима токарного патрона
  • Педаль выдвижения пиноли задней бабки
  • Ленточный транспортер для удаления стружки
  • Тележка для сбора стружки
  • Обслуживающий инструмент
  • Руководство по эксплуатации на русском языке
Дополнительные опции:
  • Система ЧПУ Siemens 828D
  • Автоподатчик прутка (барфидер)
  • Гидравлический люнет
  • Датчик измерения инструмента Renishaw HPRA
  • Программируемая задняя бабка
  • Пневматический уловитель деталей
  • Насос подачи СОЖ большой мощности
  • Кондиционер электрошкафа


Пусконаладка и сервис

При покупке этого оборудования вы получаете бесплатные пусконаладочные работы. Наши инженеры выполнят весь комплекс ПНР (подключение, настройку и запуск станка).

В нашей сервисной службе работают квалифицированные инженеры, которые специализируются на отдельных группах оборудования и проходят обучение на заводах производителей, поэтому, выбирая МОССКЛАД, вы получаете не только качественное оборудование, но и высококачественный сервис и поддержку в самых непредвиденных ситуациях.

Направления нашей сервисной службы – это пусконаладочные работы, ремонт оборудования на территории клиента или в нашей мастерской, а также консультация клиентов.

Подробнее про сервисную службу

Качественные пусконаладочные работы. Весь комплекс мероприятий, направленных на проверку, настройку и запуск оборудования осуществляется строго в соответствии с инструкцией производителя.

Оперативность. Выезд на объект в среднем через 2 рабочих дня после поступления заявки.

Внимательное отношение. Специалист сервисной службы поможет решить проблему при возникновении сложностей с оборудованием.
