Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135

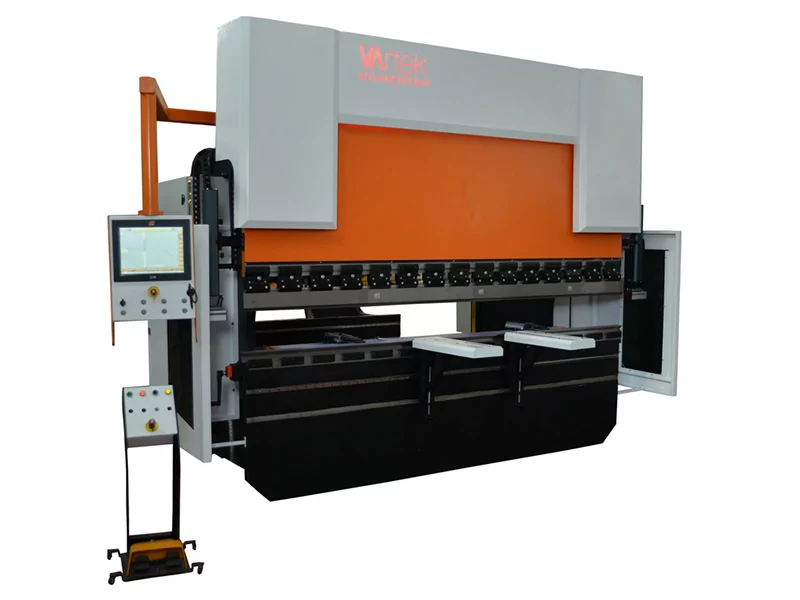

Главное фото
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135

Цена:
4 213 041 ₽
138 185 BYN
26 183 311 KZT
4 738 928 KGS
22 076 903 AMD
$55 807,52
53 107,50 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




4 213 041 ₽
138 185 BYN
26 183 311 KZT
4 738 928 KGS
22 076 903 AMD
$55 807,52
53 107,50 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Под заказ

Добавить опцию

Ось R для BasicForm
209 763 ₽
6 880 BYN
1 303 640 KZT
235 946 KGS
1 099 186 AMD
$2 778,60
2 644,17 €
Моторизированная система компенсации прогиба для BasicForm 3100 мм
445 440 ₽
14 610 BYN
2 768 334 KZT
501 042 KGS
2 334 168 AMD
$5 900,47
5 615,00 €
Лазерная защита пальцев для BasicForm
139 555 ₽
4 577 BYN
867 313 KZT
156 975 KGS
731 289 AMD
$1 848,60
1 759,17 €
Программное обеспечение для контроллера Next1
95 130 ₽
3 120 BYN
591 219 KZT
107 005 KGS
498 496 AMD
$1 260,13
1 199,17 €
Ручная система компенсации прогиба для BasicForm для 1500
115 360 ₽
3 784 BYN
716 940 KZT
129 759 KGS
604 500 AMD
$1 528,10
1 454,17 €
Показать все Скрыть
Характеристики

Основные характеристики

Код номенклатуры
40307
Производитель
Страна-производитель
Турция
Тип привода
Гидравлический
Рабочая длина
3100 мм
Усилие
135 т
Расстояние между колоннами
2550 мм
Глубина подачи (зёв)
500 мм
Оси
Y1, Y2, X
Рабочая скорость по оси Y
180 мм/с
Рабочая скорость по оси X
250 мм/с
Рабочая скорость возврата инструмента ось Y
160 мм/с
Рабочая скорость гиба ось Y
10 мм/c
Ход
280 мм
Просвет
535 мм
Ход по оси Х
800 мм
Высота стола
850 мм
Объем масляного бака
150 л

Параметры подключения

Мощность двигателя
11 кВт

Габариты

Длина
3750 мм
Ширина
2250 мм
Высота
2830 мм
Вес
8100 кг

Дополнительные параметры

Ширина стола
85 мм
Описание

Особенности

  • Гидравлический вертикально-гибочный пресс VARTEK BasicForm 3100X135 применяется для гибки металлических заготовок с усилием до 135 тонн;

  • Имеет жесткую стальную раму, которая обеспечивает стабильную и качественную работу;

  • Синхронизированные гидравлические цилиндры Y1-Y2 гарантируют высокую точность угла гибки;

  • Оснащен простым и понятным контроллером Next 1.0, который позволяет быстро настроить последовательность операций;

  • Главным отличием пресса BasicForm 3100X135 является большой вырез в боковых стойках, высокий просвет и ход балки. Опционально станок можно дополнить лазерной защитой пальцев, системой компенсации прогибов, а также различными инструментами.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей оборудования, транспорта, электротехнических устройств для предприятий с малым производственным объемом.

Стандартная комплектация:

  • Жесткая стальная рама, разработанная на SolidWorks с анализом напряжений и деформаций, изготовленная на высокотехнологических машинах, с чувствительностью 0,01 мм;
  • Контроллер Next 1.0 с сенсорным экраном 10″ (2-D графика);
  • Гидравлическая система Hoerbieger, сохраняющая стабильное давление и поддерживающая равномерность изгиба;
  • Хромированные цилиндры с высокоточными поршнями;
  • Синхронизированные гидравлические цилиндры Y1-Y2;
  • 1-осевой задний упор (X) с ручной регулировкой пальцевых блоков по высоте;

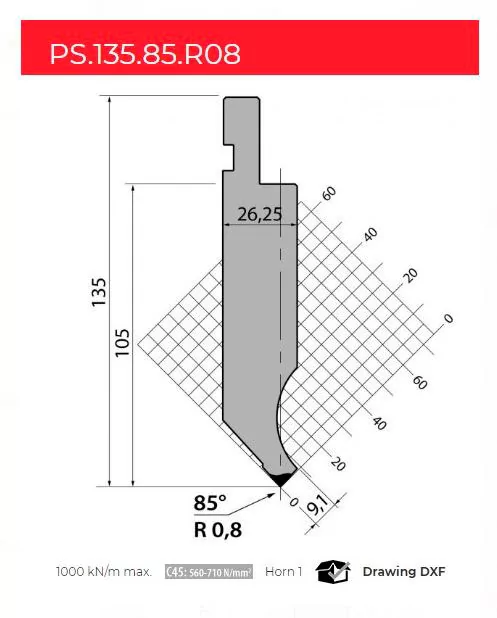

  • Быстросъемный зажим пуансона европейского (или американского) типа;

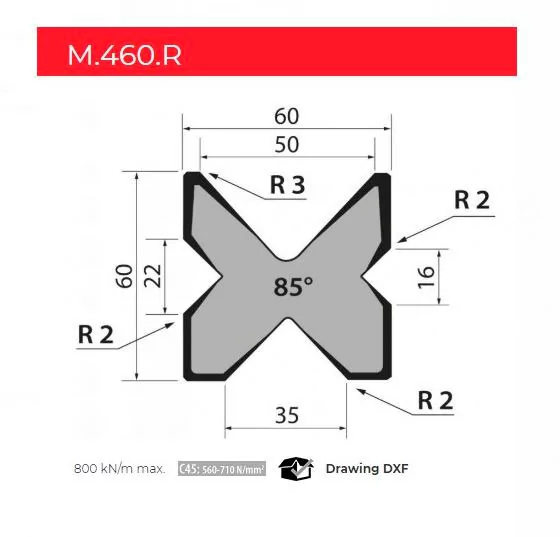

  • Механический зажим матрицы европейского (или американского) типа;
  • Высокий рабочий ход и просвет;
  • Вылет в боковых стойках 500 мм;
  • Линейные направляющие с точностью позиционирования 0,01 мм;
  • Раздвижные передние опоры;
  • Ручная система компенсации прогиба;
  • Лазерная защита рук оператора.





  BasicForm оснащен контроллером Next 1.0, простейшим в использовании из имеющихся на рынке контроллеров, для выполнения простых задач.
  • Имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции.
  • 2D-графический дисплей, онлайн-помощь, и многие другие автоматические функции, которые постоянно направляются оператору.

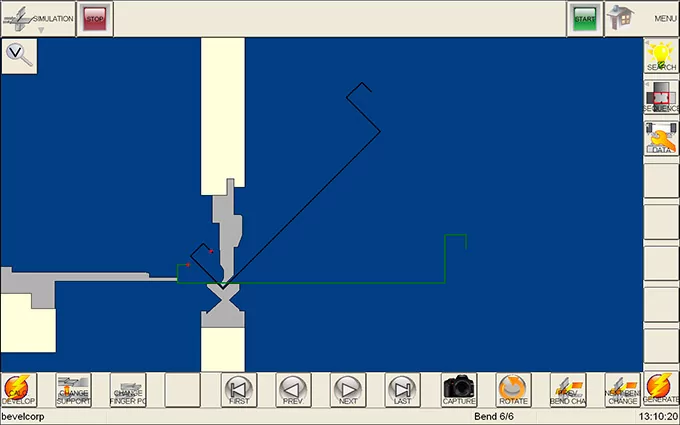

  • Графическая библиотека инструментов и графическая визуализация детали позволяют избежать столкновения детали с инструментами. (Требуется следующее автономное программное обеспечение для графической визуализации и обнаружения конфликтов!).
  Функция автостопа/автостарта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска. Эта функция дает возможность уменьшить электропотребление, а также позволяет избежать перегрева гидравлической системы.
  Глубина зева на данных машинах составляет 500 мм, что выгодно отличает BasicForm от своих аналогов по классу и позволяет сгибать широкие заготовки на всю длину.

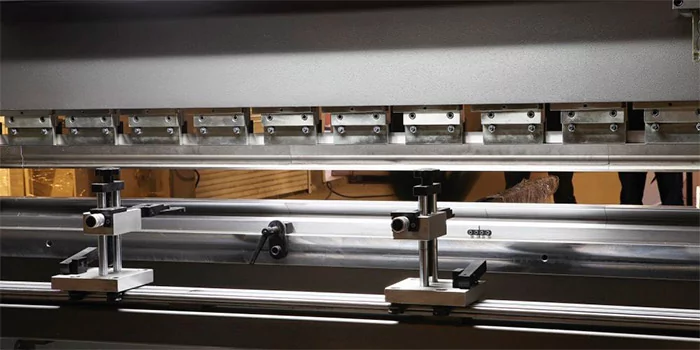

  Одноосевой (X) задний упор (800 мм), перемещающийся на ШВП, обеспечивает точность позиционирования деталей.
 Задний упор имеет два пальцевых блока, перемещающихся вдоль всей длины упора с ручной регулировкой по высоте.

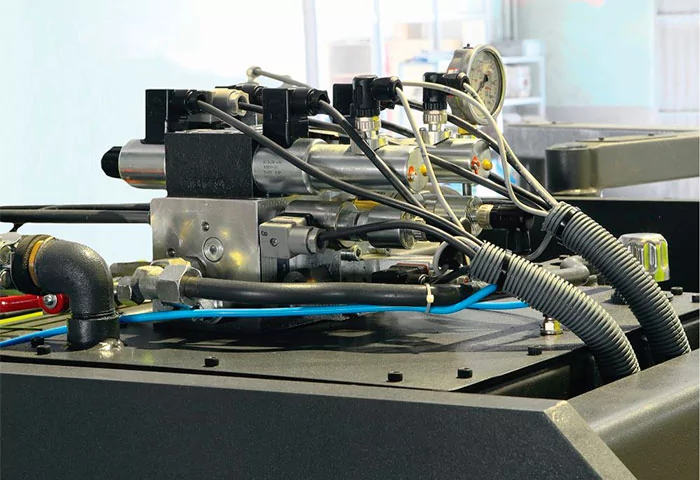

  Современная гидравлическая система Hoerbieger с пропорциональными сервоклапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов.
  Все контроллеры Next оснащены функцией удаленного диагностирования, благодаря которой наши инженеры могут в удаленном режиме провести диагностику.

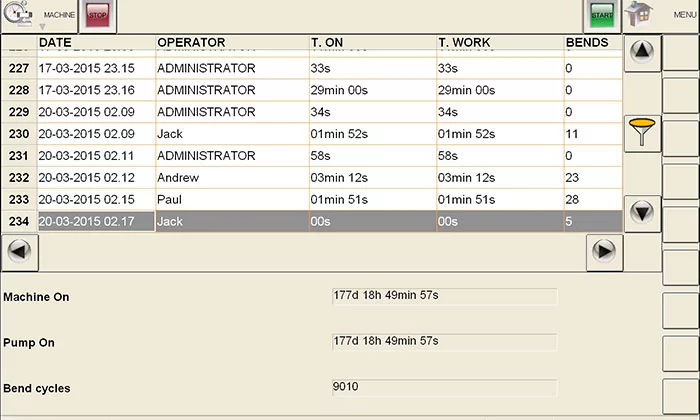

  Благодаря данной функции контроллера, каждый оператор может отслеживать выполнение работы по продолжительности рабочего цикла и по количеству выполненных операций.
