Портальный станок лазерной резки Gweike GKS25025SLG 30кВт Raycus

Gweike GKS25025SLG рассчитан на лазерный раскрой крупноформатного и длинномерного листового металла. Рабочее поле 25 000 х 2500 мм, источник мощностью 30 кВт и допустимая масса заготовки до 15 тонн ориентируют модель на крупные панели, длинные элементы металлоконструкций и тяжёлый листовой прокат.

• Рабочая длина 25 м — длинномерные детали размещаются целиком, без деления под стандартный лазерный стол
• Источник 30 кВт — запас мощности для производительного раскроя толстого листа
• Заготовки до 15 тонн — рабочая платформа рассчитана на массивный металлопрокат
• Четыре сервопривода по оси Y — крупный портал приводится в движение с распределением тяги по длинной оси станка

Изделия и производственные задачи

• Длинномерные элементы металлоконструкций
• Балки, рамы и крупные основания из листовых деталей
• Элементы вагонов и транспортных конструкций
• Крупные панели и обшивки
• Опорные плиты и закладные детали
• Детали промышленного оборудования
• Заготовки под последующую гибку, сварку и механическую обработку

Поле длиной 25 метров снимает типичное ограничение стандартного лазерного стола: крупную деталь не приходится заранее разбивать на несколько частей только ради того, чтобы разместить её в рабочей зоне.

Конструкция и практическая выгода

Ключевые конструктивные особенности

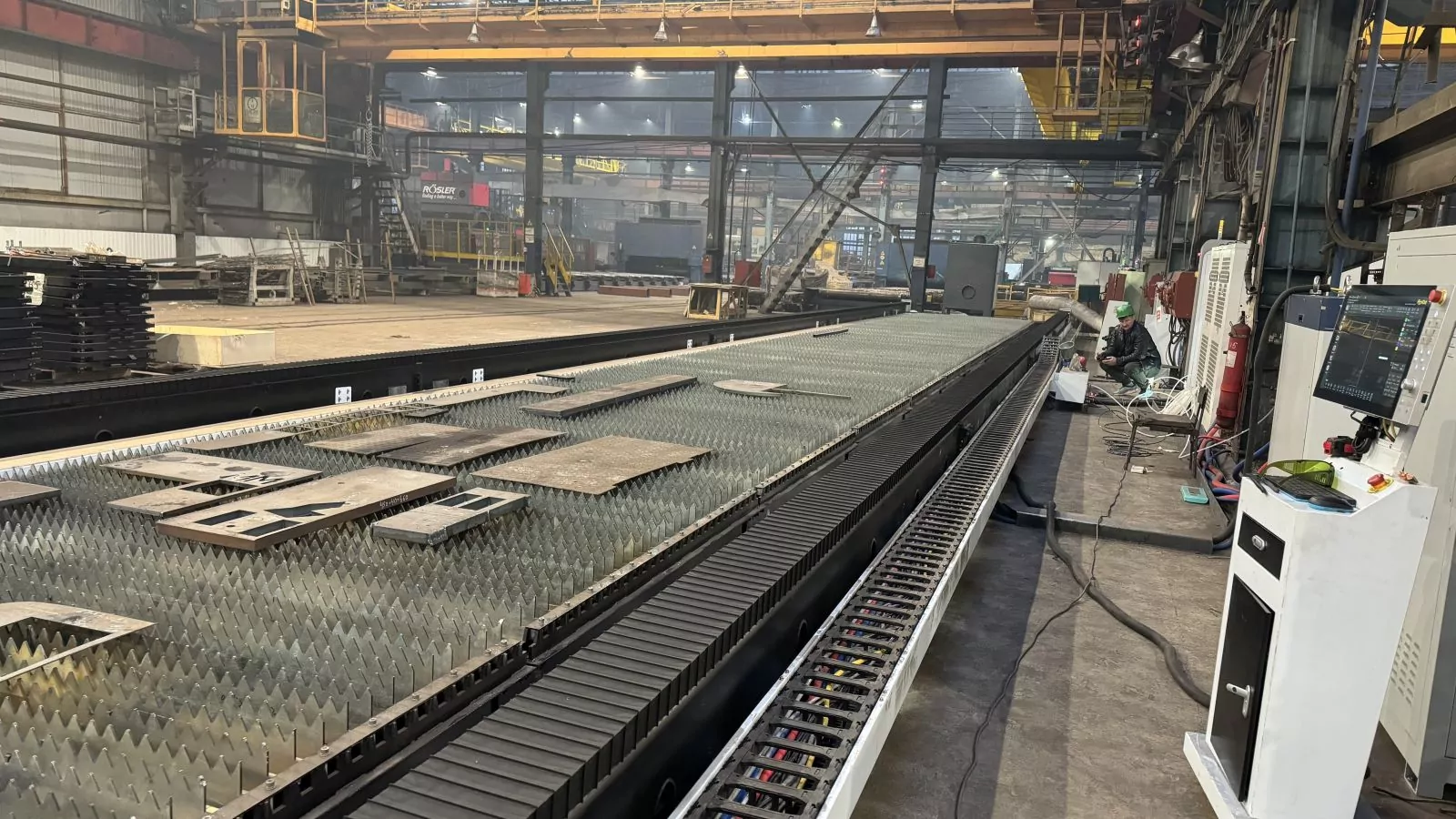

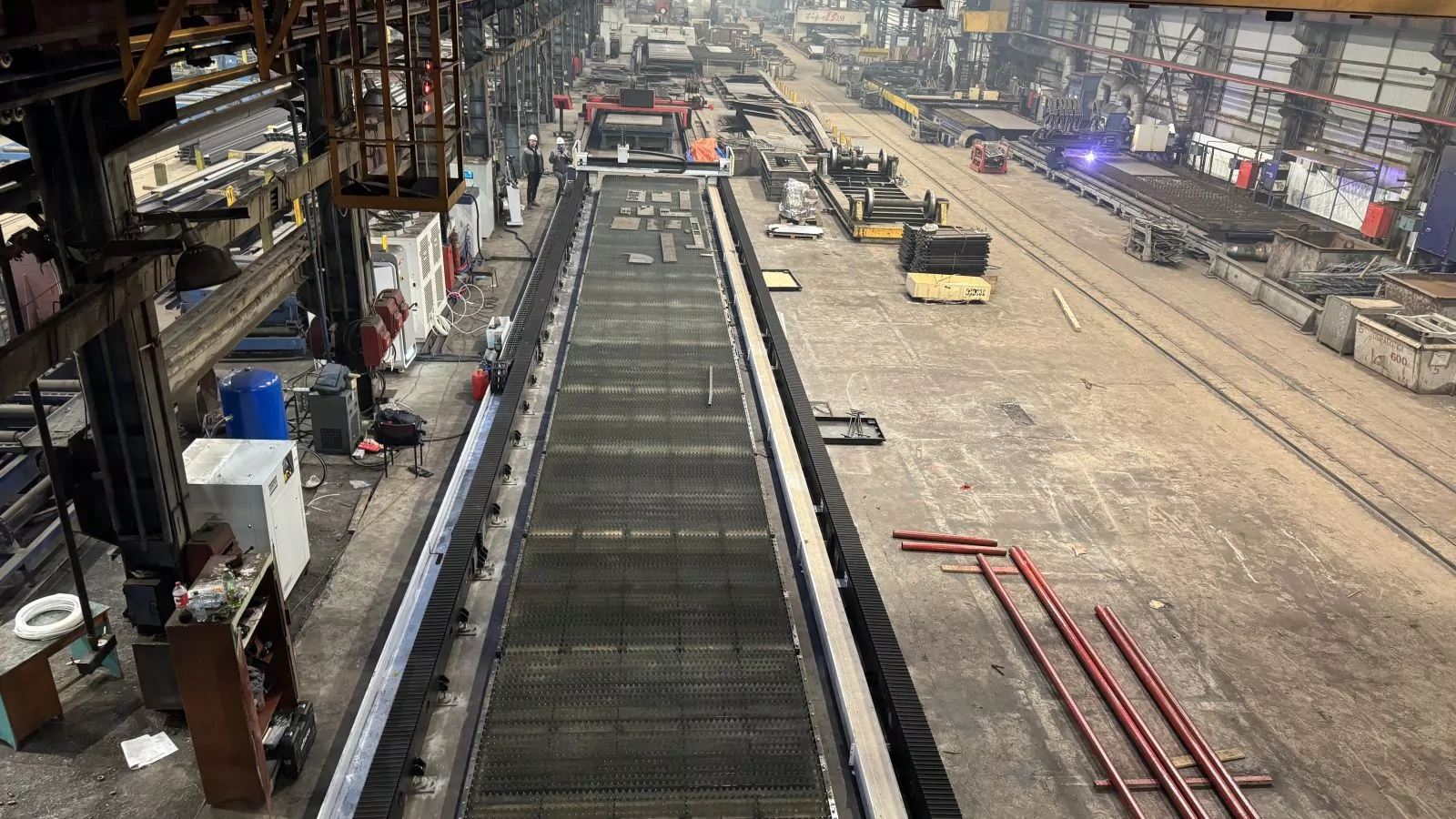

• 25 метров рабочего поля нужны не ради самого размера станка: главное здесь — возможность раскраивать длинную деталь целиком. При изготовлении крупных рам, панелей или элементов транспортных и строительных конструкций предварительное деление заготовки добавляет сварные стыки и последующую выверку геометрии. На GKS25025SLG в распоряжении оператора поле 25 000 х 2500 мм, а фактический ход по оси Y заявлен 26 000 мм.

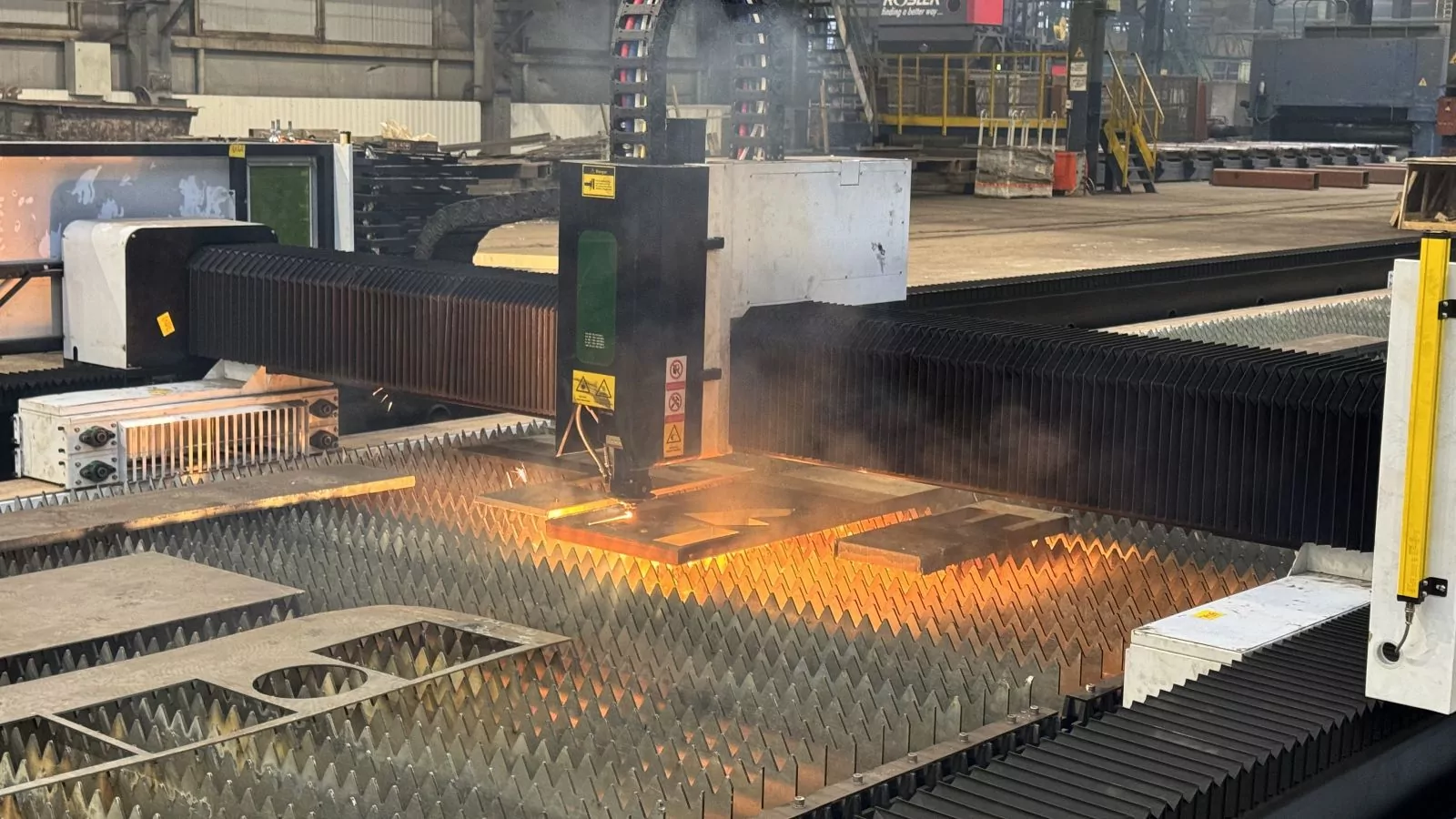

• 30 кВт ориентированы на тяжёлый лист: источник такой мощности раскрывается прежде всего там, где растёт толщина металла и энергозатраты на формирование стабильного сквозного реза. В комплектации предусмотрена автофокусная головка Precitec ProCutter либо BOCI. Положение фокуса изменяется автоматически, поэтому при смене режимов оператор работает с программными параметрами, а не с ручной регулировкой оптики.
• Портал длиной 2,5 метра двигают сразу четыре сервомотора по оси Y: здесь установлены Yaskawa мощностью 4,4 кВт каждый. Ещё по одному двигателю 1,3 кВт работают по X и Z. Для крупноформатной машины такая схема нужна не ради красивой цифры суммарной мощности — распределённый привод управляет движением тяжёлой портальной системы вдоль 25-метрового стола. Максимальное ускорение заявлено на уровне 1,5 G, скорость перемещения по X/Y — до 100 м/мин.
• Механика рассчитана на длинный ход без упрощения привода: в передаче используются зубчатые рейки YYC/APEX, квадратные направляющие DTX/HIWIN и мотор-редукторы. На станке такого размера состояние кинематической цепи особенно заметно: небольшие люфты или неравномерность движения повторяются на десятках метров перемещения. Для GKS25025SLG заявлена точность позиционирования 0,05 мм и повторяемость ±0,04 мм.
• FSCUT 6000 закрывает работу с большим листом от раскладки до реза: в комплект входит бессрочная лицензия CypNest для автоматического размещения деталей, предусмотрены автоматический поиск края листа, оптимизация траектории, управление режущим газом и защита головки от столкновения. Станок также оснащён автоматической вытяжкой, водяным чиллером, стабилизатором напряжения 300 кВА и системой централизованной смазки. Для оборудования с 25-метровой рабочей зоной эти системы уже становятся частью повседневной эксплуатации, а не вспомогательной комплектацией.

Комплектующие:

• Источник лазера глобальной версии 30 кВт
• Precitec Procutter (Германия)/Boci (Китай) головка (по опции), автофокус
• Yaskawa (Япония) сервомоторы и драйверы, ось X 1.3kw*1шт., ось Y 4.4kw*4шт., ось Z 1.3KW*1шт.
• YYC/APEX зубчатая рейка шестерня

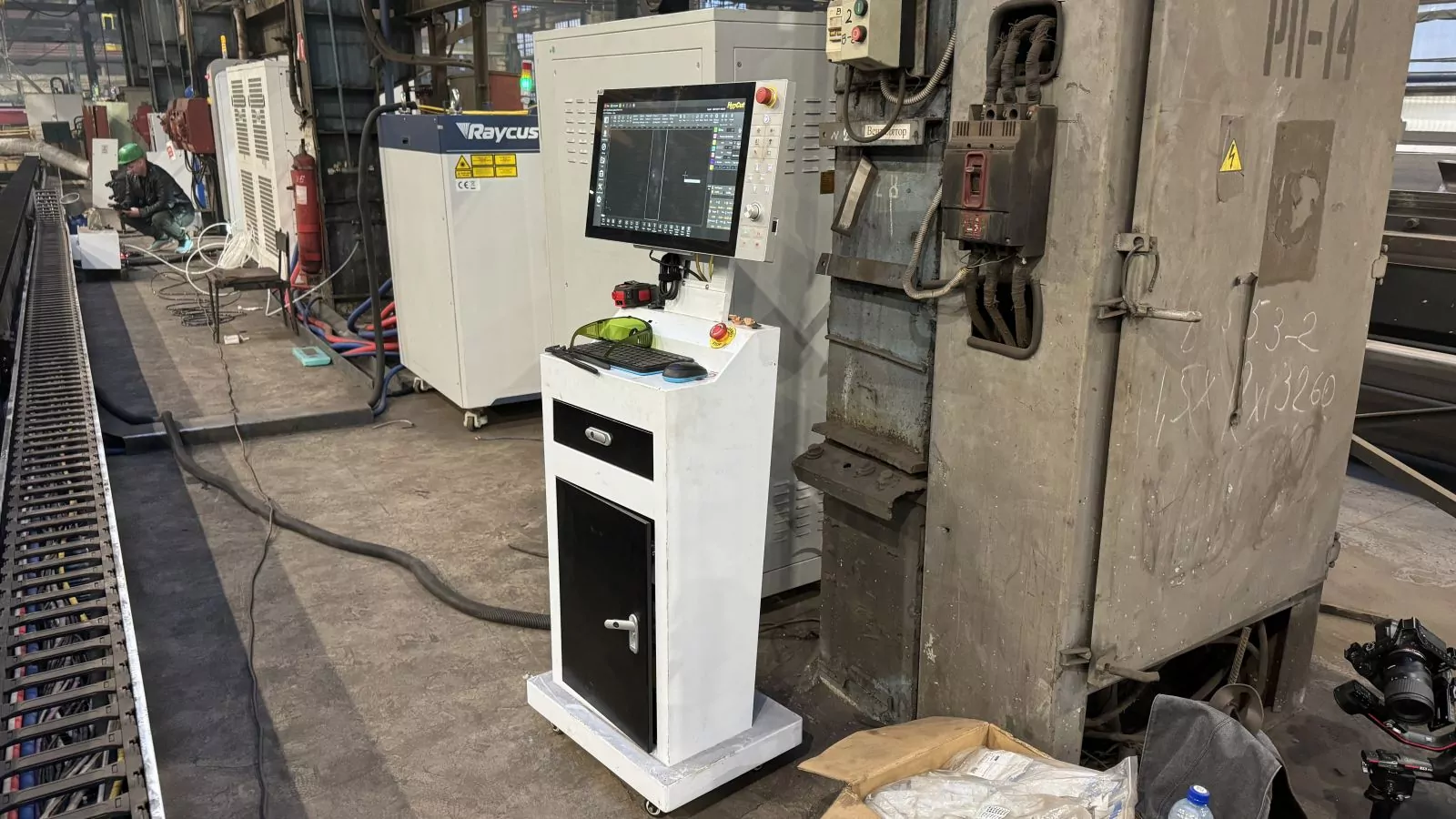

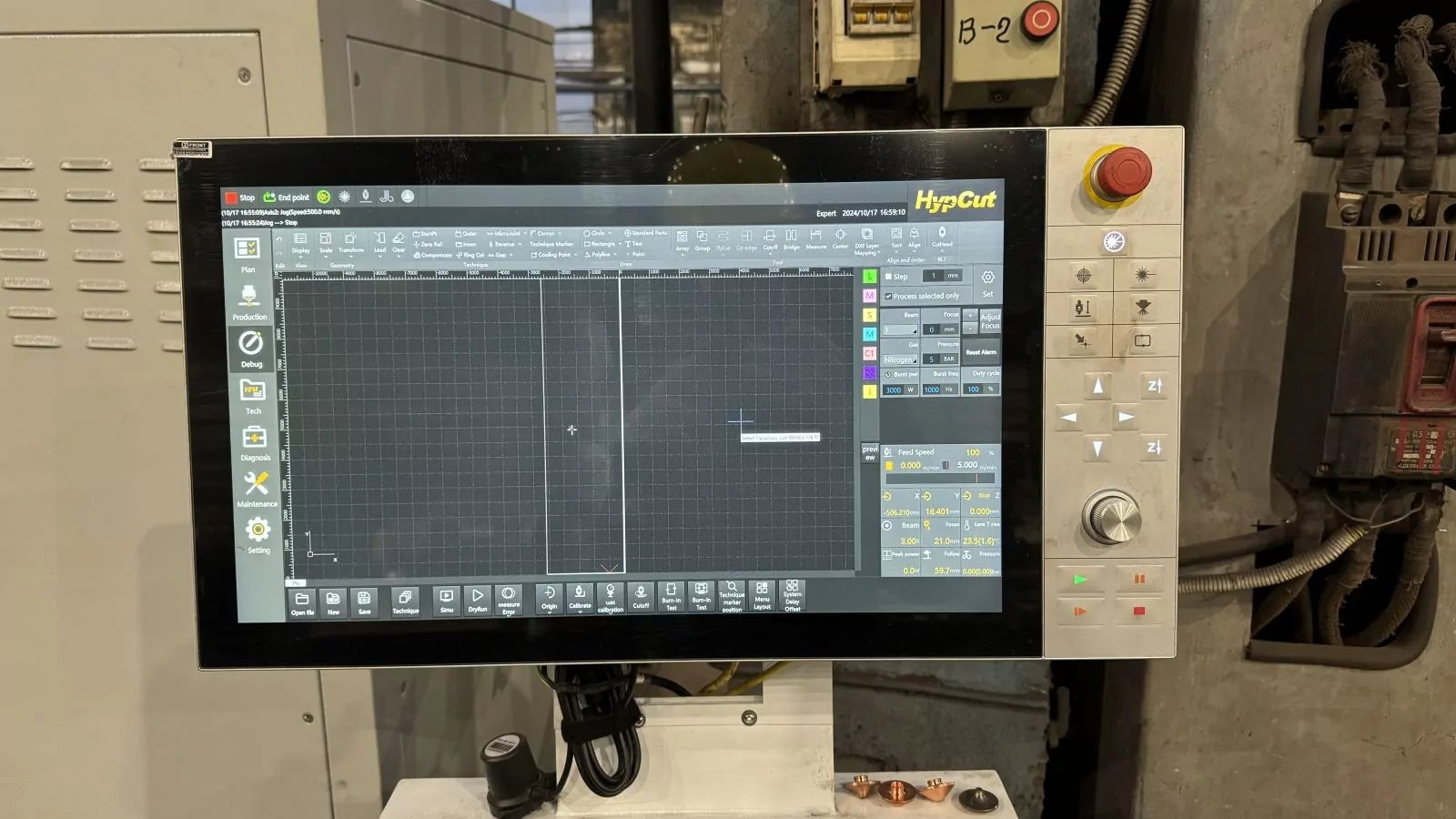

• Система управления Erthcat FSCUT 6000, интерфейс программы на русском и английском языках
• Функция защиты головки от столкновения листов
• Вечная лицензия на Cypnest программу автоматической раскладки чертежей листов
• DTX/Hiwin квадратные направляющие
• Motoreducer редукторы скорости из Германии
• CHNT электронные компоненты
• Система автоматической вытяжки с вентилятором.
• Водяной чиллер
• Стабилизатор напряжения 300kva
• Система автоматической смазки
• Пневматические компоненты CKD (Япония). Система переключение газов. В программе можно
• переключить газ
• Набор для запуска станка
• Система контроля высоты Precitec Procutter (Германия)/Boci (Китай)
• Расходные материалы на 6 месяцев работы

Особенности:

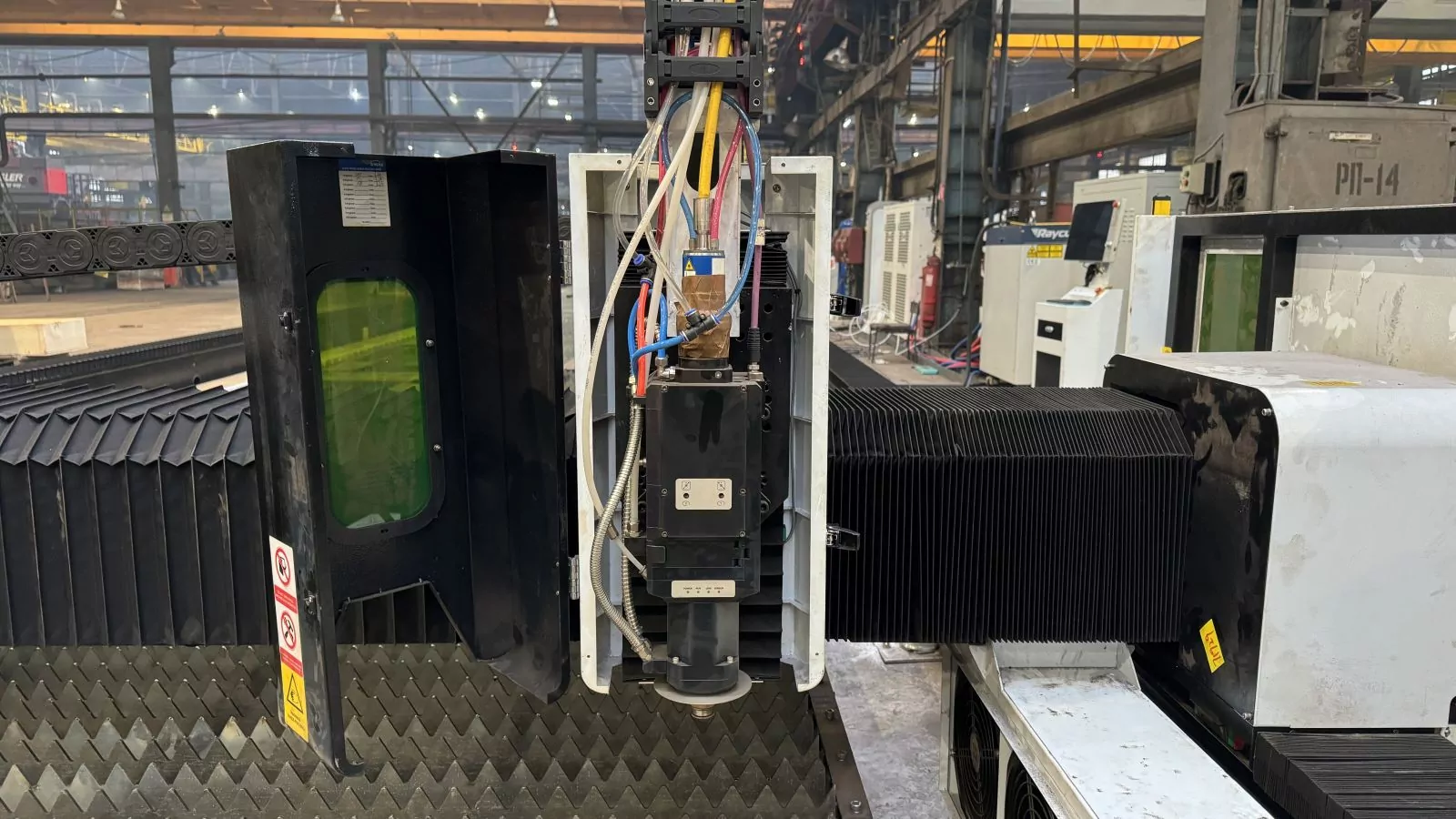

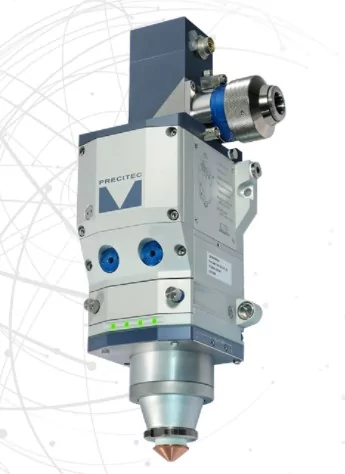

Boci, автофокус Фокусное расстояние: 200 мм Диапазон регулировки фокуса: +50 ~ -50 Скорость регулировки фокуса: 300 мм/сек 1. Состояние режущей головки напрямую связано с системой, точный мониторинг, своевременное предупреждение и ускорение диагностики и обслуживания на один шаг. 2. Наличие функции мониторинга загрязнения защитных линз, мониторинга давления резки. Наличие охлаждения сопел и водяного охлаждения датчика, и т. д. Precitec режущая головка моделью Procutter, автофокус Без ручной фокусировки Программное обеспечение автоматически настраивает фокусирующую линзу для автоматической перфорации и резки листов различной толщины. Скорость автоматической регулировки фокуса объектива в десять раз выше, чем при ручной регулировке. Большой диапазон регулировки Диапазон регулировки -10 мм ~ +10 мм, точность 0.01 мм, подходит для различных типов пластин 0 ~ 20 мм. Долгий срок службы Коллиматорная линза и фокусирующая линза имеют радиатор с водяным охлаждением, который снижает температуру режущей головки, увеличивая срок службы режущей головки;
Моторедуктор Стабильная работа Низкий уровень шума Большой выходной крутящий момент Высокое соотношение скоростей;

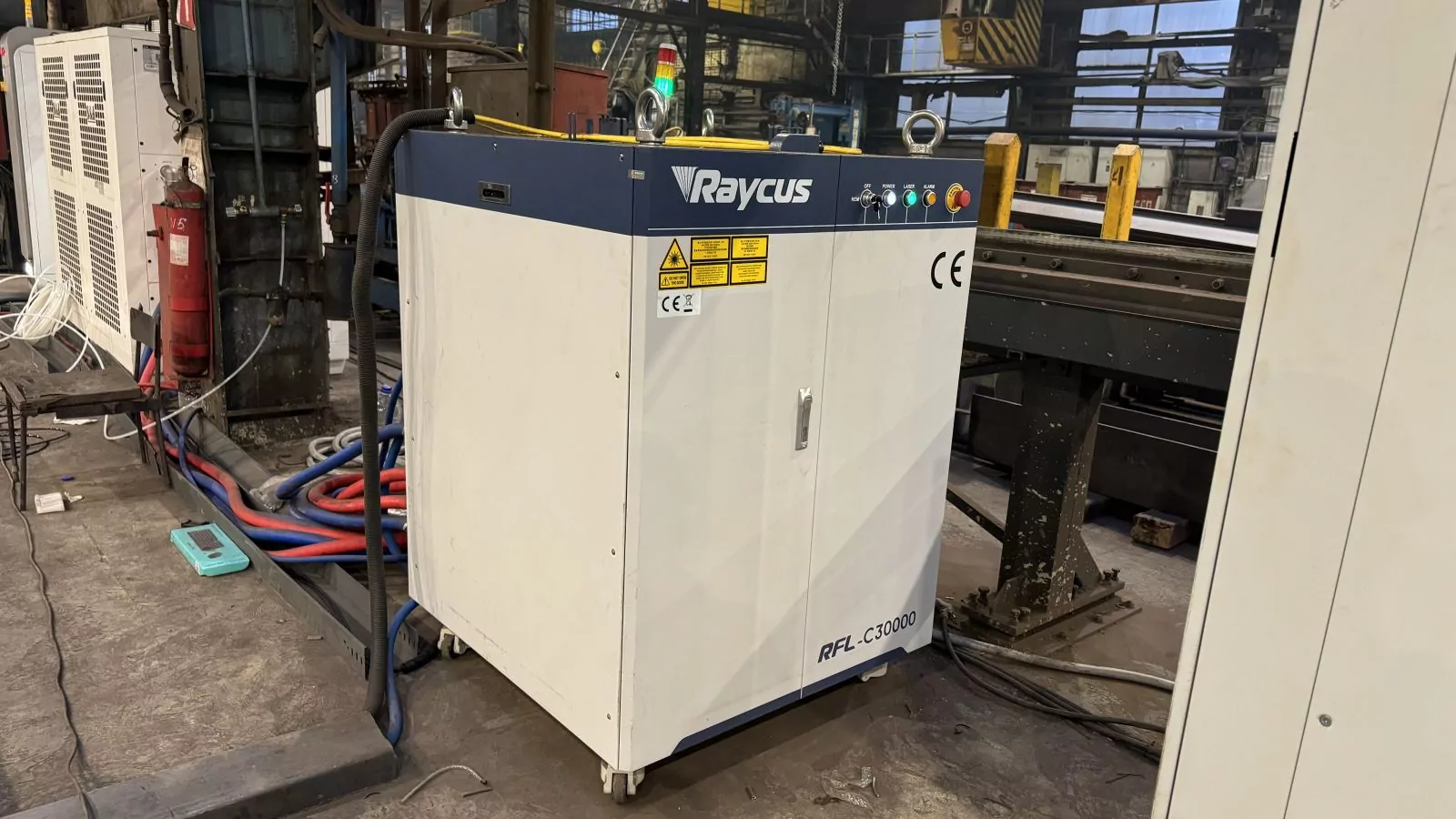

Лазерный источник Raycus Высокая эффективность электрооптического преобразования Высокая надежность, длительный срок службы;
Тайвань – YYC Высокая точность Точное мгновенное передаточное отношение Высокая эффективность передачи Долгое время использования;

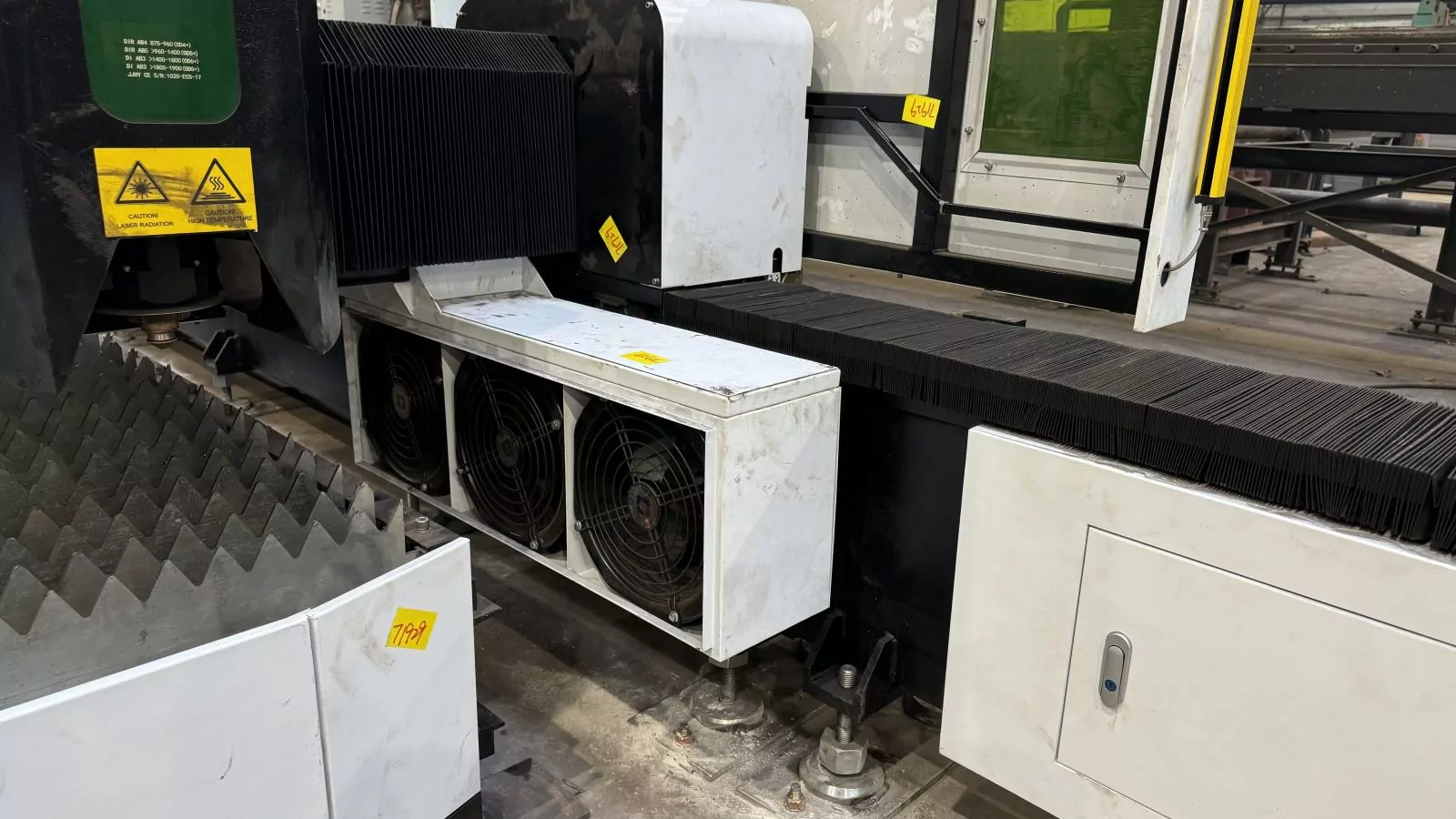

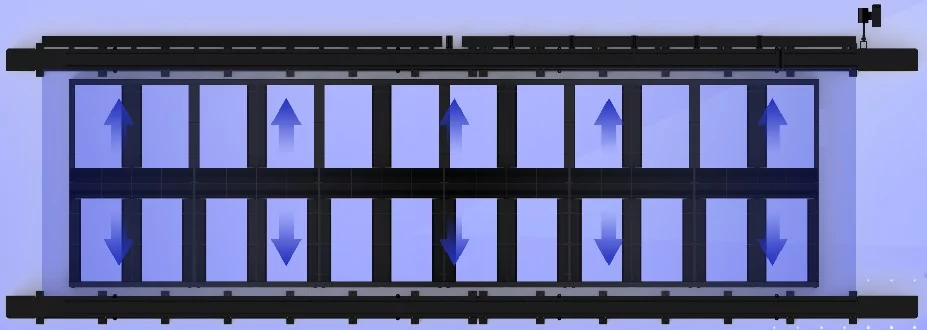

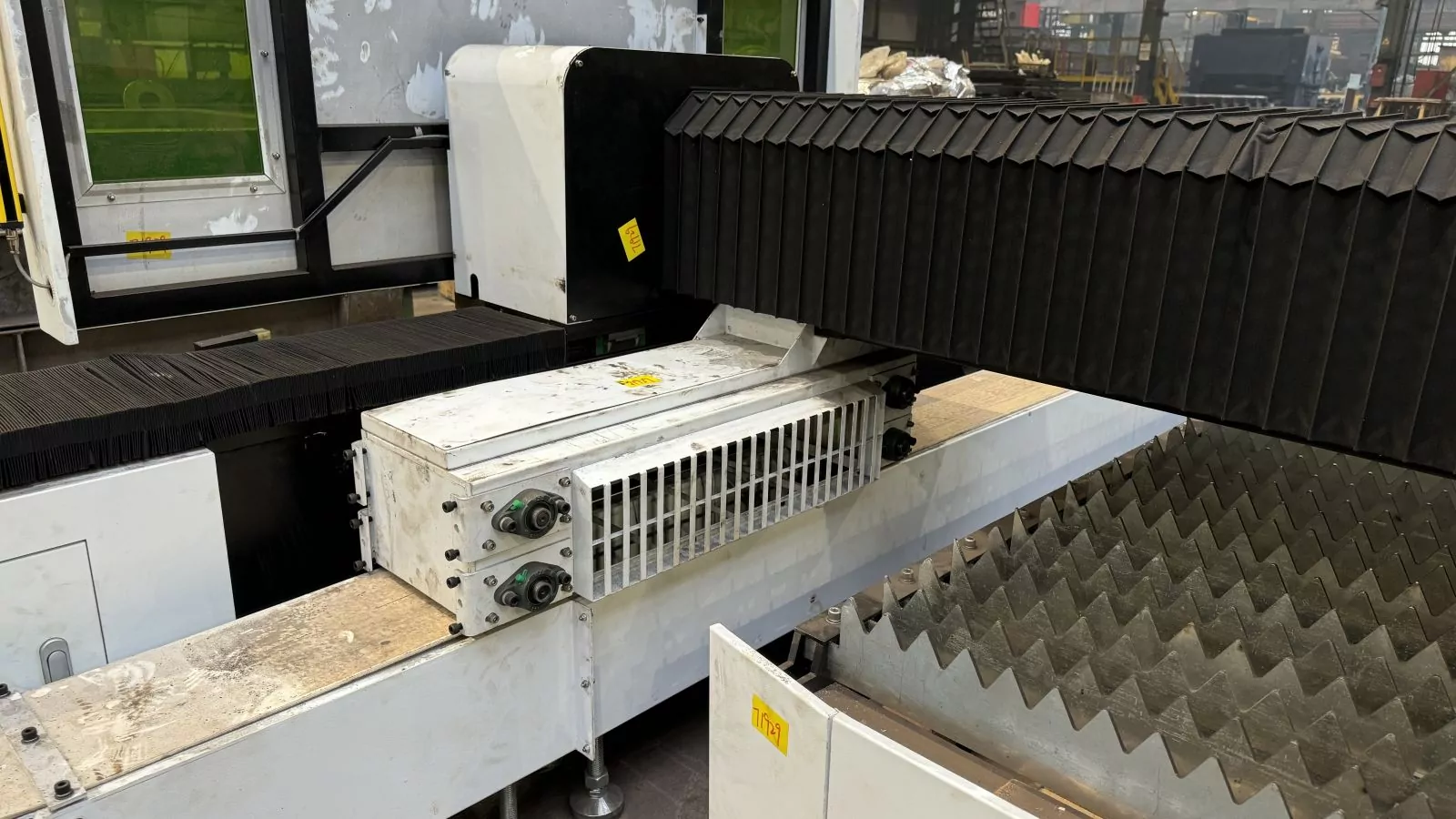

Сегментированное удаление дыма и пыли Каждая секция основания оснащена устройством для отвода дыма; осевой вентилятор окружает направленный вниз дымоотвод на 360° и поглощает его; вредный газ, дым и пыль отфильтровываются и удаляются;
Направляющие Высокая точность Точное мгновенное передаточное отношение Высокая эффективность передачи Длительный срок службы;
Серводвигатель Yaskawa Высокая точность Высокая скорость работы Высокая адаптивность и стабильность;
CYPCUT Простота в использовании Различные функции редактирования файлов Поддержка дистанционного управления Оповещение и защита в режиме реального времени;
Tong Fei / S&A Охладитель Двойная функция охлаждения Сигнал тревоги в реальном времени Защита оборудования;
Система автоматической смазки Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники;
Стабилизатор напряжения Современные электронные компоненты очень требовательны в качественному питанию. Силовая часть станков выполнены на микроконтроллерах которые очень чувствительны к скачкам напряжения. На любом производстве скачки напряжения являются неотъемлемой частью производственного процесса будь то сварка, пуск станка, включение калорифера и т.д. Все эти процессы могут вывести из строя сложные электронные компоненты. Именно поэтому мы комплектуем станки стабилизатором напряжения;
Пусконаладочный комплект Набор инструментов и расходников для пусконаладочных работ и эксплуатации.

Функции:

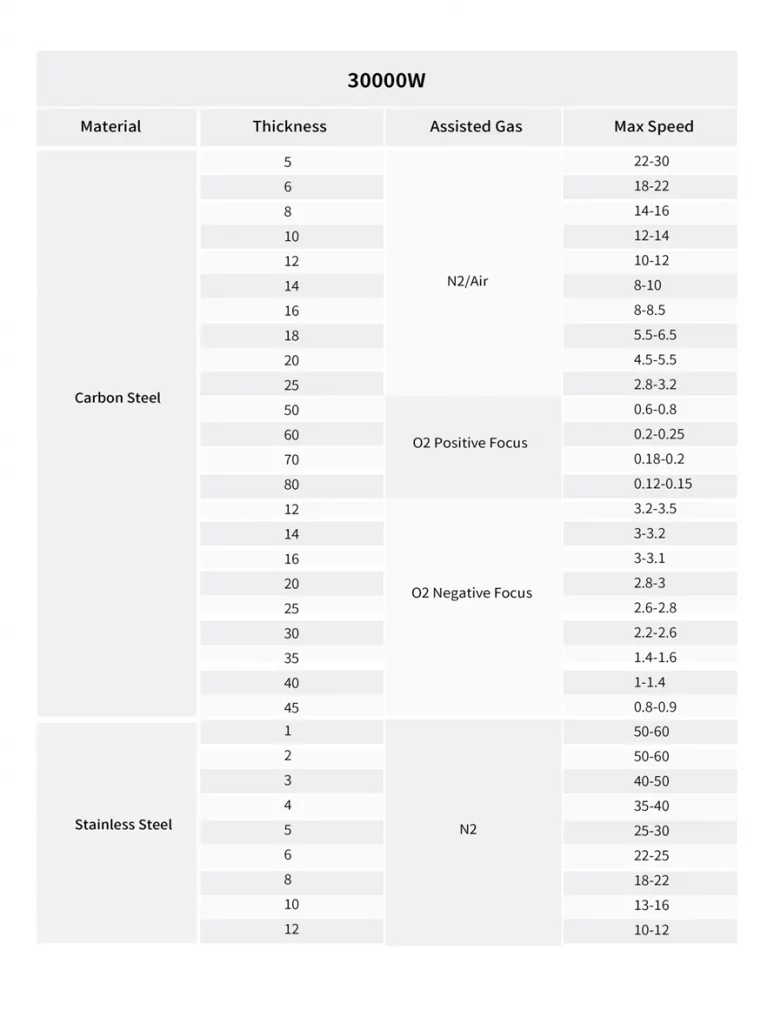

Скорость резки:
