Вертикальный фрезерный обрабатывающий центр DMTG VDLS850 с 4-й осью

Главное фото
Фрезерный центр с ЧПУ VDLS 850 - обновление цеха!
Полный цикл производства деталей с фрезерным центром VDLS 850
Рабочее пространство (справа опция 4-ая ось)
Рабочее пространство станка
Магазин на 24 инструмента
Установленный инструмент
Сменщик инструмента
Процесс работы
Опционально можно установить четвертую ось
Система ЧПУ Fanuc
Система ЧПУ Fanuc
Доп.опция - датчик измерения детали Renishow
Доп.опция - датчик измерения детали Renishow
Процесс измерения детали
Доп.опция - датчик измерения инструмента Renishow

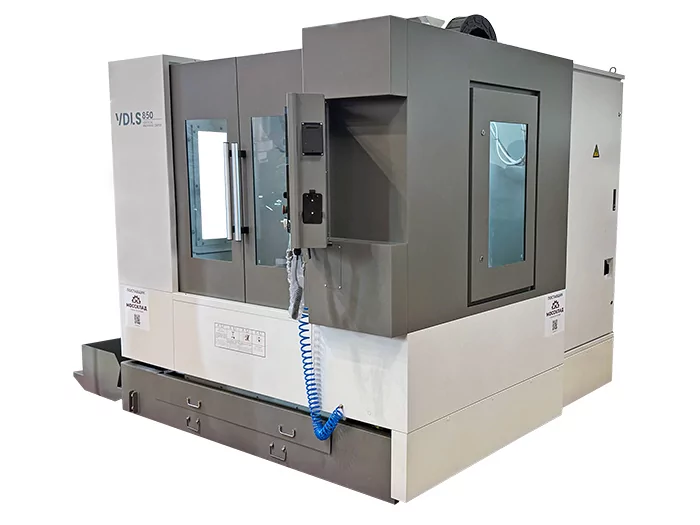

Главное фото: Вертикальный фрезерный обрабатывающий центр DMTG VDLS850 с 4-й осью
Фрезерный центр с ЧПУ VDLS 850 - обновление цеха!
Полный цикл производства деталей с фрезерным центром VDLS 850
Рабочее пространство (справа опция 4-ая ось)
Рабочее пространство станка
Магазин на 24 инструмента
Установленный инструмент
Сменщик инструмента
Процесс работы
Опционально можно установить четвертую ось
Система ЧПУ Fanuc
Система ЧПУ Fanuc
Доп.опция - датчик измерения детали Renishow
Доп.опция - датчик измерения детали Renishow
Процесс измерения детали
Доп.опция - датчик измерения инструмента Renishow
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион




7 569 595 ₽
Цена с НДС 20%
В спецификацию
Спецификация - это ваш список сохраненных товаров, по которому вы можете запросить коммерческое предложение и купить товар. Перейти к спецификациям
Быстрый заказ
В лизинг от 121 114 ₽/мес

Добавить опцию

Ленточный конвейер для удаления стружки на VDLS850
271 781 ₽

Станок с установленной четвертой осью

Главным преимуществом 4-й оси является возможность непрерывной круговой или спиральной обработки сложно-контурных цилиндрических заготовок (что невозможно на 3-х осевом станке). 4-я ось позволяет режущему инструменту фрезеровать пазы и отверстия под любым необходимым углом. Такая ось поможет освоить новые производственные направления в деятельности Вашего предприятия.

Превосходное качество

Высокая четкость и уровень детализации, независимо от выбранного скоростного режима работы шпинделя

ЧПУ

Большие возможности системы ЧПУ Fanuc 0i-MF(5)Plus

Направляющие

Направляющие качения отлично подходят для быстрого перемещения инструмента

Охлаждение воздухом

Отдельная станция охлаждения шпинделя продлевает срок эксплуатации станка

Прочность

Основные компоненты станка имеют усиленную тяжелую конструкцию

Магазин

24-позиционный инструментальный магазин с высокой скоростью смены инструмента типа «рука»

Показать все Скрыть
Характеристики

Система управления

Система ЧПУ
Fanuc 0i MF Plus
Опциональные системы ЧПУ
Siemens 828D

Основные характеристики

Производитель
Код номенклатуры
65577
Страна-производитель
КНР
Размер стола, мм
1000 х 500
Грузоподъемность, кг
500
Т-образные пазы на столе:кол-во/размер/дистанция
5 / 18 / 100
Максимальное расстояние шпиндель - колонна, мм
605
Тип направляющих
качения
Расстояние от торца шпинделя до стола, мм
145-705

Перемещение и подачи

Ход по осям X/Y/Z, мм
860/510/560
Максимальная скорость подачи по осям X/Y/Z, м/мин
10
Скорость быстрого хода по осям Х/Y/Z, м/мин
36/33/30
Диаметр / шаг ШВП по всем осям, мм
32 / 12

Шпиндель

Конец шпинделя
ВТ40
Частота вращения шпинделя, об/мин
12000
Тип привода шпинделя
прямой привод

Сменщик инструмента

Максимальная масса инструмента, кг
8
Время смены инструмента, сек
2.5
Кол-во инструментов, шт
24
Максимальный диаметр инструмента, мм
78 (125)

Точность

Точность позиционирования по осям X/Y/Z, мм
± 0.008
Повторяемость по осям X/Y/Z, мм
± 0.005

Параметры подключения

Давление воздуха, бар
6 Бар
Мощность двигателя, кВт
7.5/11
Емкость бака СОЖ, л
160
Общая потребляемая мощность, кВт
25 кВт 380/50

Габариты

Длина, мм
2280
Ширина, мм
2530
Высота, мм
2680
Вес, кг
5600
Описание

Особенности

  • Вертикальный обрабатывающий центр DMTG VDLS850 с 4-й осью - это современный, высокоскоростной, производительный обрабатывающий центр с ЧПУ для единичного и серийного производства. Применяется для обработки деталей весом до 600 кг. 4-я ось 250 мм значительно повышает возможности станка;

  • Всего с одной установки заготовки можно выполнить все необходимые виды обработки: нарезание резьбы, фрезерование, развертывание, сверление, растачивание и т.д;

  • Шпиндель изготовлен по лицензии Швейцарской компании IBAG. Установка шпинделя на высокоточных подшипниках класса P4 обеспечивает высокую частоту вращения.

  • «Плавающая» система крепления инструмента предотвращает нагрузку на подшипники шпинделя, что обеспечивает стабильный зажим / разжим инструмента и долгий срок службы подшипников шпинделя.

  • На станках серии VDLS установлены оригинальные приводы подач от производителя FANUC (Япония) или Siemens (Германия), что обеспечивает высокую надежность, скорость и плавность перемещений.

Рекомендации по применению

  • Центр применяется в обработке крупногабаритных коробчатых или нестандартных деталей, в сфере автомобилестроения, двигателестроения, судостроения, аэрокосмической промышленности и т.д.

Комплектация:

  • Система ЧПУ FANUC PLUS 0i-MF (Type 5)
  • Обдув конуса шпинделя при смене инструмента
  • Автоматическое устройство смены инструмента тип на 24 позиции (тип рука)
  • Транспортер для удаления стружки шнекового типа
  • Кабинетная защита зоны резания
  • Рабочее освещение и лампа индикации состояния станка
  • Автоматическая система смазки
  • Пистолет для обдува воздухом рабочей зоны
  • Система подачи СОЖ в зону резания
  • Электрошкаф с теплообменником
  • Сепаратор СОЖ
  • Комплект опор для монтажа станка
  • Инструмент для обслуживания станка
  • Руководство по эксплуатации на русском языке
Пусконаладка и сервис

При покупке этого оборудования вы получаете бесплатные пусконаладочные работы. Наши инженеры выполнят весь комплекс ПНР (подключение, настройку и запуск станка).

В нашей сервисной службе работают квалифицированные инженеры, которые специализируются на отдельных группах оборудования и проходят обучение на заводах производителей, поэтому, выбирая МОССКЛАД, вы получаете не только качественное оборудование, но и высококачественный сервис и поддержку в самых непредвиденных ситуациях.

Направления нашей сервисной службы – это пусконаладочные работы, ремонт оборудования на территории клиента или в нашей мастерской, а также консультация клиентов.

Подробнее про сервисную службу

Качественные пусконаладочные работы. Весь комплекс мероприятий, направленных на проверку, настройку и запуск оборудования осуществляется строго в соответствии с инструкцией производителя.

Оперативность. Выезд на объект в среднем через 2 рабочих дня после поступления заявки.

Внимательное отношение. Специалист сервисной службы поможет решить проблему при возникновении сложностей с оборудованием.
