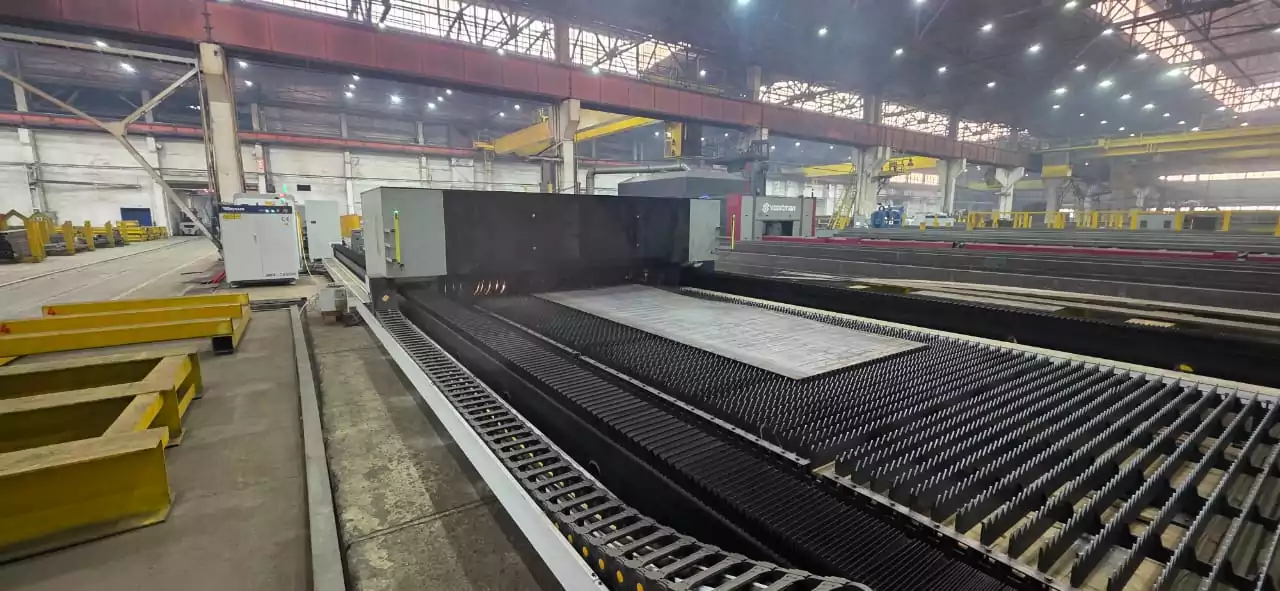

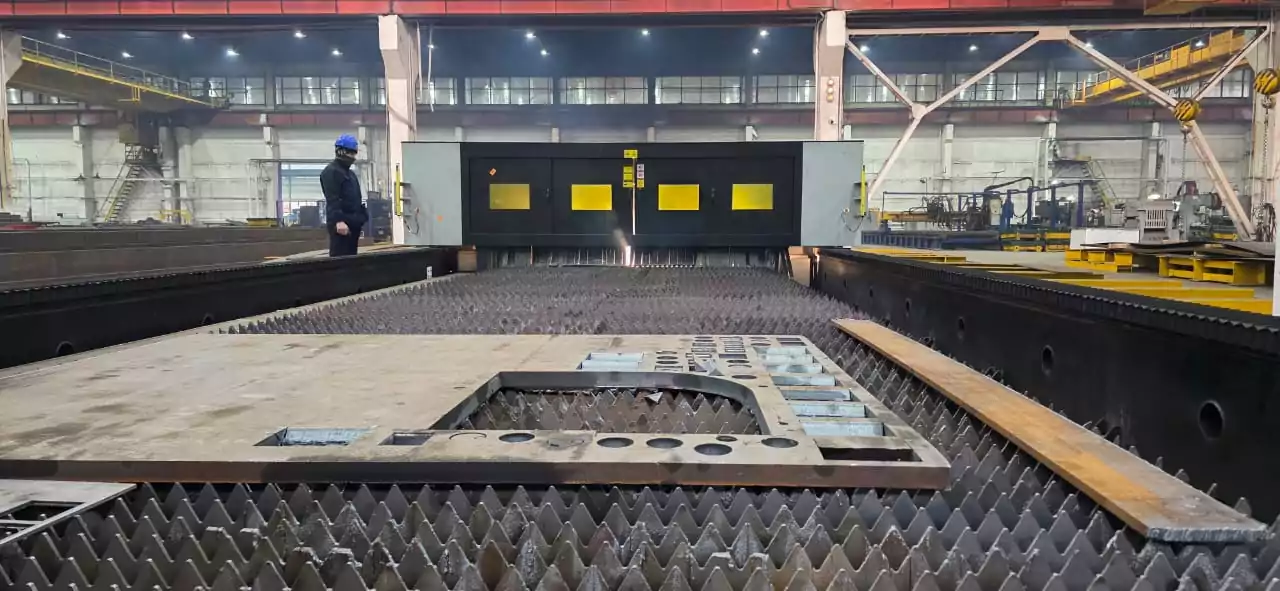

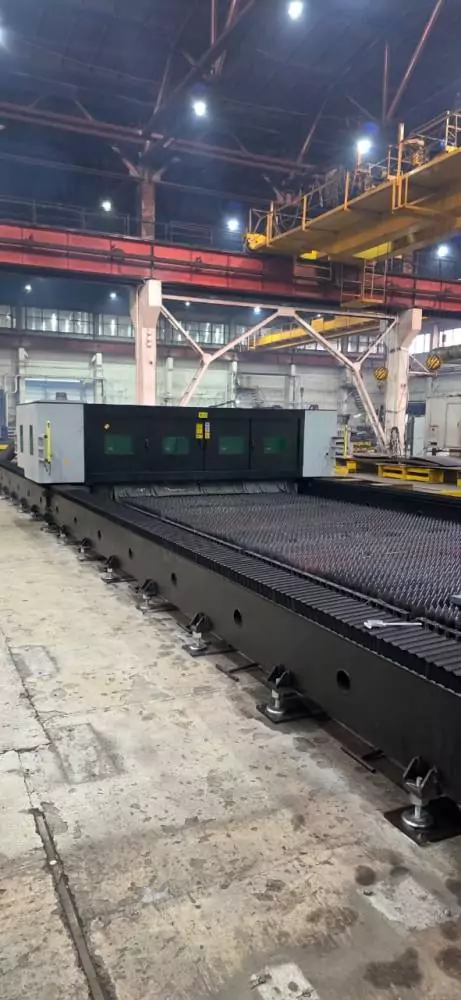

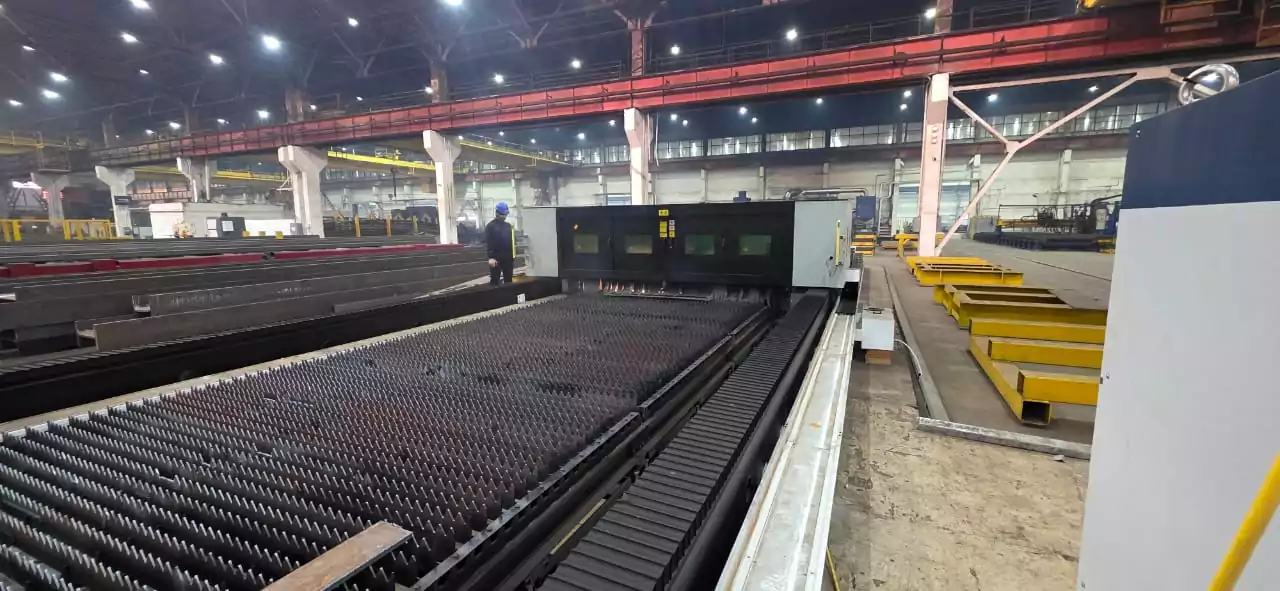

Портальный станок лазерной резки Gweike GKS15032SLG 40кВт Raycus
Система управления
Основные характеристики
Перемещение и подачи
Точность
Параметры подключения
• Обработка толстых листов сверхбольшого формата. Может сочетаться с высокой мощностью и большой толщиной обрабатывающей пластины;
• Дополнительный сверхбольшой формат обрабатываемого листа. Может обрабатывать крупногабаритную сталь, а так же широкий спектр других материалов;
• Каждая секция основания оснащена устройством для отвода дыма. Осевой вентилятор окружает направленный вниз дымоотвод на 360° и поглощает его; вредный газ, дым и пыль отфильтровываются и удаляются;
• Автоматическая регулировка фокуса режущей головки, что делает перфорацию и резку более эффективными;
• Значительно увеличьте скорость резания, и экономит время резки;
• Благодаря емкостному зондированию режущей головки позволяет избежать случайного перекоса в процессе резки и снизить риск столкновения головки;
• Траектория на чертеже, которая не подходит для лазерной резки, может быть автоматически оптимизирована в траекторию, подходящую для резки;
• Размер надреза на чертеже может быть изменен в процессе серийного производства;
• Одним щелчком мыши можно открыть поиск краев, чтобы обеспечить безопасность обработки и повысить эффективность;
• Облеты. В процессе холостого хода подъем режущей головки синхронизируется с перемещением по оси XY, что позволяет сократить время холостого хода и повысить эффективность резки;
• Ручная остановка резки или точка прерывания остановки из-за ненормальных условий могут быть записаны;
• Управляемое, охлаждение может осуществляться по любой траектории, что обеспечивает более высокое качество резки толстых пластин;
• Нанесение гравировки на детали;
• Контроль режущего газа за счет пропорционального клапана.
Комплектующие:
Особенности конструкции:
|
Сварная станинаКлючевым элементом, обеспечивающим прочность и стабильность всей конструкции, является станина. Она изготовлена из монолитной стальной пластины толщиной 12 мм, что придает ей отличные механические свойства и высокую точность резки. Станина обладает высокой жесткостью и прочностью, что способствует стабильности оборудования, минимизируя деформации и вибрации. Это, в свою очередь, поддерживает точность и долговечность работы. Такой тип станины упрощает процесс ремонта и модернизации, делая оборудование надежным и эффективным выбором. Внутреннее пространство трубы дополнительно усилено армирующими ребрами для увеличения прочности и устойчивости к растяжению; |
|
Модульный рабочий столСегментированный модульный рабочий стол и станина спроектированы как отдельные компоненты, что существенно облегчает процесс обслуживания и сборки оборудования. Такое конструктивное решение позволяет минимизировать время простоя, упрощает модернизацию и ремонт, а также обеспечивает высокие динамические характеристики и продлевает срок службы машины. Разделение столов способствует повышенной стабильности и точности работы, что особенно важно в условиях интенсивной эксплуатации |
|
Защитная кабина на порталеУстановка защитного кожуха для лазерного станка обеспечивает повышенную безопасность оператора, защищая его от вредного лазерного излучения и металлических искр, снижает риск несчастных случаев и травм. Кабина также помогает уменьшить уровень шума и загрязнение рабочего места пылью и металлическими частицами, что улучшает условия труда и поддерживает чистоту в производственной зоне. Данная система безопасности имеет европейский сертификат и соответствует всем нормам CE; |
|
Модульная конструкцияПозволяет бесконечно расширять его рабочую зону, что делает возможной обработку сверхбольших форматов. Такая гибкость значительно повышает производительность оборудования, адаптируя его под конкретные нужды производства |
|
Интеллктуальный режим очисткиОснащен устройством динамической вытяжки воздуха между станиной и столом, обеспечиваюее эффективное удаление пыли из перегородок, поддерживая чистоту и безопасность рабочей среды. Это снижает риск поломок оборудования и повышает его производительность, что способствует более качественной и стабильной работе; |
|
Raytools головкаВесь диапазон фокусных расстояний находятся под контролем системы управления станком CypCut. Необходимое фокусное расстояние автоматически регулируется в процессе работы, это помогает достигать наилучшего эффекта резки металлических листов различной толщины. Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе. Преимущества лазерных головок Raytools:
|
|
Портальная балка (портал 5-го поколения из авиационного алюминия)
Портальная балка лазерного станка, выполненная из авиационного алюминия, сочетает легкость и высокую прочность, что уменьшает массу конструкции и снижает инерцию, повышая скорость и ускорение перемещений. Этот материал обеспечивает необходимую жёсткость и устойчивость к деформациям, минимизируя вибрации и обеспечивая высокую точность резки. Благодаря коррозионной стойкости и высокой теплопроводности алюминий предотвращает перегрев и продлевает срок службы конструкции, уменьшая необходимость в обслуживании. Простота обработки алюминия позволяет создавать сложные и точные конструкции, что улучшает динамическую производительность и поддерживает стабильность геометрии при температурных колебаниях, обеспечивая высокое качество и точность обработки; |
|
Привод X, Y - зубчатые рейки шестерня YYCКосозубая зубчатая передача YYC, Тайвань. По сравнению с прямозубой косозубая реечная передача обладает большей нагрузочной способностью. Обеспечивая высокую плавность зацепления и хода, она снижает уровень шума, может выдерживать дополнительные динамические нагрузки. Изготовлены из стали марки 45C с химическим чернением поверхности; |
|
Привод Z - шарико-винтовая пара TBIШВП TBI известна своей высокой эффективностью преобразования вращательного движения в поступательное, минимальными люфтами и долговечностью. Это особенно важно для лазерных раскройщиков, где требуется точное и плавное позиционирование режущей головки; |
|
Пневматические элементы SMCПневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа; |
|
Линейные направляющие (рельсы) HIWIN с автоматической смазкойИдеально подходят для лазерного раскройщика металла, так как они обеспечивают высокую точность и стабильность движения, минимизируя трение и износ. Автоматическая смазка снижает необходимость в ручном обслуживании, что увеличивает надежность и срок службы системы, а также поддерживает постоянное качество резки за счет уменьшения вибраций и повышения плавности перемещения; |
|
Система централизованной автоматической смазки с интеллектуальным регулированиемОбеспечивает эффективное обслуживание и надежную работу оборудования. Полная многоточечная смазка охватывает направляющие рельсы, ползунки, винты и рейки, а также включает сбор использованной смазки, что упрощает техническое обслуживание. Благодаря точному дозированию смазочных материалов снижается их расход, что способствует увеличению срока службы всех узлов техники. Эта система гарантирует высокую стабильность и производительность станка, минимизируя необходимость в ручном обслуживании и снижая износ компонентов; |
|
Сервоприводы YASKAWAОбеспечивают плавное и точное управление движением, что особенно важно при выполнении сложных операций. Благодаря высокой скорости отклика и способности работать с большими нагрузками, серводвигатели YASKAWA способствуют улучшению производительности и качества обработки материалов; |
|
Электрические компоненты SchnaiderЭлектрические компоненты Schneider, включая реле и автоматы, установленные в станке, эффективно защищают цепь от перегрузок, коротких замыканий и промышленных отключений, обеспечивая надежность и стабильность работы лазерного раскройщика металла. Эти компоненты не только предотвращают потенциальные аварийные ситуации, но и способствуют долговечности и устойчивости оборудования. Благодаря передовым технологиям Schneider, улучшается энергоэффективность системы, что ведет к снижению эксплуатационных расходов; |
|
Комплексная аварийная сигнализацияМожет быть передана на интерфейс через центр управления Он может заранее выявлять неисправности, уменьшать скрытые опасности и удваивать эффект проверки оборудования; |
|
Интеллектуальная система управленияСистема управления CypCut - программное обеспечение, специально разработанное для лазерных станков, предлагает интуитивно понятный интерфейс, который упрощает настройку и управление процессом резки. CypCut поддерживает множество функций, включая автоматическое распознавание контуров, оптимизацию маршрутов резки и управление мощностью лазера. Это позволяет уменьшить количество отходов и повысить эффективность производства. Программа совместима с различными форматами файлов, такими как CAD, CorelDRAW, PLT, AI, DXF, что обеспечивает гибкость и удобство при работе с различными проектами; |
|
Источник лазерного излученияСовременные источники лазерного излучения (Raycus, MAX, IPG) обеспечивают высокую мощность и стабильность луча, что позволяет осуществлять резку и обработку широкого спектра материалов с высокой точностью. Лазеры могут работать в непрерывном и импульсном режимах, что дает возможность настроить параметры обработки под конкретные задачи, будь то резка, сварка или маркировка. Эффективное управление энергией лазера способствует минимизации теплового воздействия на обрабатываемый материал, что важно для сохранения его структуры и свойств. Рассчитан на непрерывную эксплуатацию в течение более 100 000 часов, что эквивалентно 10 годам эксплуатации; |
|
Промышленный чиллерПромышленный чиллер S&A/Hanli играет ключевую роль в обеспечении стабильного теплового режима оборудования, предотвращая перегрев и обеспечивая долговечность компонентов станка. Он эффективно охлаждает источники лазерного излучения и другие важные элементы, поддерживая оптимальную температуру для их работы. Это не только продлевает срок службы оборудования, но и повышает точность и стабильность обработки, так как стабильные температурные условия предотвращают деформации и изменения в характеристиках материалов; |
|
Беспроводное управление и контрольБеспроводное управление с помощью пульта позволяет регулировать позицию лазерной головки, сбрасывать координаты, управлять рукояткой и давлением зажима. |
