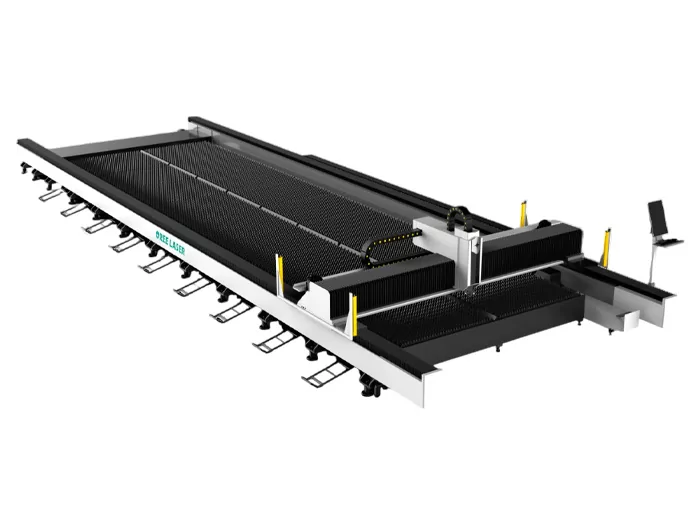

Портальный станок лазерной резки Oree Laser GR3200-12 - 40 кВт Raycus

OREE LASER GR3200-12 предназначен для лазерного раскроя крупноформатного листового металла и длинномерных деталей. Рабочее поле 12 500 х 3250 мм сочетается с источником Raycus мощностью 40 кВт и столом под заготовки массой до 16 тонн — конфигурация рассчитана в том числе на работу с тяжёлым толстолистовым прокатом.

• Рабочая длина 12,5 м — крупные панели, рамы и основания можно раскраивать целиком
• Raycus 40 кВт — большой запас мощности для производительной резки толстого металла
• Заготовки до 16 тонн — станок рассчитан на массивные листы и плиты
• Позиционирование ±0,01 мм и ускорение до 1,5 G — точное движение портала сочетается с рабочей динамикой крупноформатного станка

Изделия и производственные задачи

• Длинномерные рамы и основания
• Крупные панели и корпусные детали
• Элементы металлоконструкций
• Фланцы, опорные плиты и пластины
• Детали промышленного оборудования
• Заготовки под последующую гибку
• Элементы под сварку и механическую обработку

Поле шириной 3250 мм и длиной 12,5 м рассчитано на крупные детали, для которых стандартный стол потребовал бы предварительно делить заготовку на отдельные части.

Конструкция и практическая выгода

Ключевые конструктивные особенности

• 12,5 метра рабочего поля — деталь не приходится подгонять под станок: когда рама, панель или основание длиннее стандартных 3–6 метров, проблема возникает ещё до начала резки — заготовку приходится делить на части. Здесь в распоряжении оператора 12 500 × 3250 мм, поэтому многие длинномерные элементы можно сразу раскраивать в проектном размере. Меньше промежуточных стыков означает и меньше последующих операций при сборке изделия.
• 40 кВт работают прежде всего на больших толщинах: Raycus такой мощности нужен не ради небольшой прибавки скорости на тонком листе. Его рабочая область — производительный раскрой толстого металла, где мощность источника непосредственно влияет на возможности и темп сквозного реза. В паре с ним установлена BOCI BLT6102H: автофокусировка перестраивает положение фокальной точки при смене режима без ручной переналадки головки.
• 16 тонн металла требуют соответствующего основания: максимальная масса заготовки здесь достигает 16 000 кг. На длинном рабочем поле такая нагрузка распределяется по станине одновременно с динамическими нагрузками от портала, поэтому жёсткость основания становится частью точности всей кинематической системы, а не просто характеристикой массы конструкции. Для GR3200-12 заявлена точность позиционирования ±0,01 мм.
• Крупный формат не должен означать медленный портал: подвижная балка выполнена из авиационного алюминия. Снижение её массы уменьшает инерцию при разгоне и смене направления, а перемещениями управляют сервоприводы YASKAWA: 1,8 кВт по X, два по 4,4 кВт по Y и 0,75 кВт по Z. Максимальное заявленное ускорение станка — 1,5 G.
• FSCUT8000 управляет не только движением по заданному контуру: вместе с HypCut8000 система поддерживает автоматическое обнаружение кромки и работу с форматами PLT, AI, DXF, LXD, Gerber и NC. Газовая система рассчитана на кислород, азот и сжатый воздух, предусмотрены контроль давления и автоматическое управление подачей газа. Для обслуживания механики установлена многоточечная автоматическая смазка, а электрошкаф выполнен с собственным кондиционером.

Комплектация:

• Лазерная головка BOCI BLT6102H с автофокусировкой – 1 шт.
• Оптимизация оптической конфигурации, плавный и эффективный дизайн воздушного потока, регулировка фокуса поворотной ручкой, тип автофокуса
• Станина для сверхтяжелой листовой стали – 1 шт.
• Обеспечивает высокую прочность и производительность при тяжелых нагрузках. Wi-Fi беспроводное управление – 1 шт.
• Для быстрого обслуживания: удалённый поиск и устранение неисправностей, дистанционная регулировка параметров
• Серводвигатели YASKAWA (Япония): X – 1.8 кВт, Y – 4.4 х 2, Z – 0.75 кВт (с тормозом)
• Функции: автоматическая настройка, управление положением и скоростью, внутренние последовательности позиционирования.
• Направляющие (ширина): 25 мм, 35 мм, 20 мм
• Рейка
• Ровная направляющая, высокая сила и скорость движения
• Пневматические компоненты Schneider/Omron (Франция)
• Электронные компоненты Schneider/OMRON (Франция)
• Высокоэффективная экономия газа.
• Программное обеспечение управления HYPCUT8000
  Система FSCUT8000
  Многофункциональная автоматическая система с отслеживанием и автоматическим обнаружением кромок, функцией автоматического сброса, планом сбора неисправностей.
• Лазерный источник  RAYCUS 40 кВт– 1 шт.
• Редуктор KOFOH (КНР)
• Высокая точность, твердость и износостойкость.
• Промышленный чиллер HANLI 30000W – 1 шт.
• Двойное охлаждение для лазерного источника и лазерной головки
• Система автоматической смазки – 1 комплект
• Универсальная, многоточечная автоматическая смазка корпуса станка
• Система мониторинга атмосферного давления в режиме реального времени
• Автоматическое управление выходом газа
• Шкаф независимого распределения электроэнергии с кондиционером
• Поддержка графических файлов: PLT, AI, DXF, LXD, Gerber, NC
• Вспомогательный газ для резки: кислород, азот, сжатый воздух

Особенности конструкции:

	Станина для сверхтяжелой листовой стали Предназначена для обработки толстых пластин, исключая деформацию даже при интенсивной работе. Эта конструкция гарантирует стабильность и долгосрочную надежность оборудования, что делает его идеальным выбором для задач, требующих высокой точности и долговечности.
	Лазерная головка BOCI BLT6102H с автофокусировкой Высокоточная и надёжная лазерная головка BOCI BLT6102H предназначена для промышленной резки с использованием волоконных лазеров. Оснащена встроенной системой автофокусировки, что обеспечивает максимальную точность реза и удобство в работе с различными материалами и толщинами без необходимости ручной перенастройки. Преимущества: Быстрая адаптация к материалу — фокус автоматически подстраивается под толщину заготовки Повышенная стабильность при длительной работе Компактный корпус из прочных материалов Простота установки и обслуживания Совместимость с большинством волоконных лазерных станков;
	Портальная балка (Портал 4-го поколения из авиационного алюминия) Портальная балка лазерного станка, выполненная из авиационного алюминия, сочетает легкость и высокую прочность, что уменьшает массу конструкции и снижает инерцию, повышая скорость и ускорение перемещений. Этот материал обеспечивает необходимую жёсткость и устойчивость к деформациям, минимизируя вибрации и обеспечивая высокую точность резки. Благодаря коррозионной стойкости и высокой теплопроводности алюминий предотвращает перегрев и продлевает срок службы конструкции, уменьшая необходимость в обслуживании. Простота обработки алюминия позволяет создавать сложные и точные конструкции, что улучшает динамическую производительность и поддерживает стабильность геометрии при температурных колебаниях, обеспечивая высокое качество и точность обработки;
	Редуктор KOFOH Обеспечивает плавную и стабильную передачу крутящего момента. Это позволяет добиваться высокой точности позиционирования при резке, снижает вибрации и увеличивает срок службы механических узлов. Благодаря своей компактной и надёжной конструкции редуктор устойчив к перегрузкам и рассчитан на длительную эксплуатацию в интенсивных режимах;
	Подшипники NSK Гарантируют стабильную и бесперебойную работу подвижных узлов при высоких скоростях, минимизируя трение и износ. Подшипники выдерживают высокие нагрузки, обладают низким уровнем шума и не теряют своих характеристик даже при длительной работе в условиях повышенной запылённости;
	Пневматические элементы SMC Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа;
	Система автоматической смазки Обеспечивает эффективное обслуживание и надежную работу оборудования. Полная многоточечная смазка охватывает направляющие рельсы, ползунки, винты и рейки, а также включает сбор использованной смазки, что упрощает техническое обслуживание. Благодаря точному дозированию смазочных материалов снижается их расход, что способствует увеличению срока службы всех узлов техники. Эта система гарантирует высокую стабильность и производительность станка, минимизируя необходимость в ручном обслуживании и снижая износ компонентов;
	Серводвигатель YASKAWA Обеспечивает плавное и точное управление движением, что особенно важно при выполнении сложных операций. Благодаря высокой скорости отклика и способности работать с большими нагрузками, серводвигатель YASKAWA способствуют улучшению производительности и качества обработки материалов;
	Электрические компоненты Schnaider Электрические компоненты Schneider, включая реле и автоматы, установленные в станке, эффективно защищают цепь от перегрузок, коротких замыканий и промышленных отключений, обеспечивая надежность и стабильность работы лазерного раскройщика металла. Эти компоненты не только предотвращают потенциальные аварийные ситуации, но и способствуют долговечности и устойчивости оборудования. Благодаря передовым технологиям Schneider, улучшается энергоэффективность системы, что ведет к снижению эксплуатационных расходов;
	Интеллектуальная система управления Программа управления Hypcut8000 - программное обеспечение, специально разработанное для лазерных станков, предлагает интуитивно понятный интерфейс, который упрощает настройку и управление процессом резки. Поддерживает множество функций, включая автоматическое распознавание контуров, оптимизацию маршрутов резки и управление мощностью лазера. Это позволяет уменьшить количество отходов и повысить эффективность производства. Программа совместима с различными форматами файлов, такими как plt, ai, dxf, lxd, gerber, nc, что обеспечивает гибкость и удобство при работе с различными проектами;
	Источник лазерного излучения Источник лазерного излучения (Raycus) обеспечивает высокую мощность и стабильность луча, что позволяет осуществлять резку и обработку широкого спектра материалов с высокой точностью. Лазер может работать в непрерывном и импульсном режимах, что дает возможность настроить параметры обработки под конкретные задачи, будь то резка, сварка или маркировка. Эффективное управление энергией лазера способствует минимизации теплового воздействия на обрабатываемый материал, что важно для сохранения его структуры и свойств. Рассчитан на непрерывную эксплуатацию в течение более 100 000 часов, что эквивалентно 10 годам эксплуатации;
	Промышленный чиллер Промышленный чиллер HANLI 12000W играет ключевую роль в обеспечении стабильного теплового режима оборудования, предотвращая перегрев и обеспечивая долговечность компонентов станка. Эффективно охлаждает источники лазерного излучения и другие важные элементы, поддерживая оптимальную температуру для их работы. Продлевает срок службы оборудования и повышает точность и стабильность обработки, так как стабильные температурные условия предотвращают деформации и изменения в характеристиках материалов;
	Wi-Fi беспроводное управление Беспроводное управление позволяет регулировать позицию лазерной головки, сбрасывать координаты, управлять рукояткой и давлением зажима.
