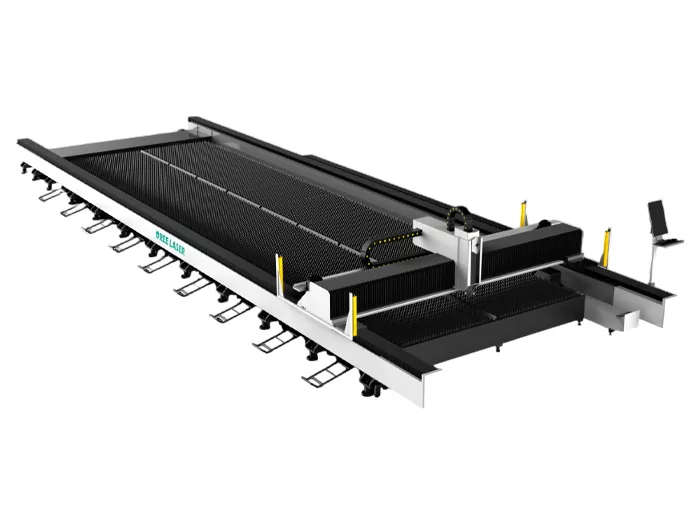

Портальный станок лазерной резки Oree Laser GR3200-26 - 30 кВт Raycus

OREE LASER GR3200-26 рассчитан на раскрой крупноформатного и тяжёлого листового металла. Рабочее поле 26 500 х 3250 мм, волоконный источник Raycus мощностью 30 кВт и допустимая масса заготовки до 36 тонн ориентируют модель на длинномерные детали, массивные листы и элементы крупных металлоконструкций.

• Рабочая длина 26,5 м — длинномерные детали можно размещать целиком, без вынужденного деления под стандартный стол
• Raycus 30 кВт — мощность рассчитана на высокопроизводительный раскрой, в том числе толстолистового металла
• Нагрузка до 36 тонн — стол выдерживает крупные и тяжёлые заготовки
• Точность позиционирования ±0,01 мм — геометрия перемещений сохраняется при обработке больших деталей

Изделия и производственные задачи

• Длинномерные рамы и основания
• Панели и крупноформатные корпусные детали
• Элементы металлоконструкций
• Фланцы, пластины и опорные детали
• Заготовки под последующую гибку
• Детали под сварку и механическую обработку
• Крупные элементы промышленного оборудования

Рабочая зона такого формата рассчитана прежде всего на изделия, которые на столах длиной 3, 6 или 12 метров пришлось бы предварительно делить на несколько частей.

Конструкция и практическая выгода

Ключевые конструктивные особенности

• 26,5 метра рабочего поля меняют сам подход к длинным деталям: здесь крупный элемент не приходится делить только потому, что он не помещается на станок. Для длинномерной рамы, панели или основания это означает меньше отдельных заготовок, сварных стыков и операций по последующей сборкpе. Ширина зоны 3250 мм также рассчитана на крупный листовой формат.
• 30 кВт нужны не ради рекордов на тонком листе: Raycus такой мощности ориентирован прежде всего на производительный раскрой металла большой толщины. В сочетании с головкой BOCI BLT683H оператор может переходить между режимами обработки без ручного выставления фокальной точки — автофокус отрабатывает её положение автоматически.
• Станина рассчитана под заготовки массой до 36 тонн: на поле длиной больше 26 метров основание одновременно воспринимает статическую нагрузку от тяжёлого металла и динамику движущегося портала. Поэтому усиленная конструкция здесь напрямую связана с сохранением геометрии станка под нагрузкой. Заявленная точность позиционирования составляет ±0,01 мм, максимальное ускорение — 1,5 G.
• Лёгкий портал работает вместе с сервосистемой YASKAWA: портал 4-го поколения выполнен из авиационного алюминия — меньшая масса подвижного узла снижает его инерцию при смене направления. По осям установлены сервоприводы YASKAWA: 1,8 кВт по X, два двигателя по 4,4 кВт по Y и 0,75 кВт по Z. Передача движения выполнена через редукторы KOFOH. Такая связка рассчитана на управляемое перемещение крупного портала без необходимости делать его избыточно тяжёлым.
• FSCUT8000 берёт на себя не только движение по контуру: совместно с HypCut8000 система поддерживает автоматическое обнаружение кромки, контроль неисправностей и работу с файлами PLT, AI, DXF, LXD, Gerber и NC. Газовая часть рассчитана на кислород, азот и сжатый воздух, предусмотрены мониторинг давления и автоматическое управление подачей газа. Для механических узлов установлена многоточечная автоматическая смазка, а источник и режущая головка подключены к промышленной системе охлаждения HANLI с двумя контурами.

Комплектация:

• Лазерная головка BOCI BLT683H с автофокусировкой – 1 шт.
• Оптимизация оптической конфигурации, плавный и эффективный дизайн воздушного потока, регулировка фокуса поворотной ручкой, тип автофокуса
• Станина для сверхтяжелой листовой стали – 1 шт.
• Обеспечивает высокую прочность и производительность при тяжелых нагрузках. Wi-Fi беспроводное управление – 1 шт.
• Для быстрого обслуживания: удалённый поиск и устранение неисправностей, дистанционная регулировка параметров
• Серводвигатели YASKAWA (Япония): X – 1.8 кВт, Y – 4.4 х 2, Z – 0.75 кВт (с тормозом)
• Функции: автоматическая настройка, управление положением и скоростью, внутренние последовательности позиционирования.
• Направляющие (ширина): 25 мм, 35 мм, 20 мм
• Рейка
• Ровная направляющая, высокая сила и скорость движения
• Пневматические компоненты Schneider/Omron (Франция)
• Электронные компоненты Schneider/OMRON (Франция)
• Высокоэффективная экономия газа.
• Программное обеспечение управления HYPCUT8000
  Система FSCUT8000
  Многофункциональная автоматическая система с отслеживанием и автоматическим обнаружением кромок, функцией автоматического сброса, планом сбора неисправностей.
• Лазерный источник  RAYCUS 30 кВт– 1 шт.
• Редуктор KOFOH (КНР)
• Высокая точность, твердость и износостойкость.
• Промышленный чиллер HANLI 30000W – 1 шт.
• Двойное охлаждение для лазерного источника и лазерной головки
• Система автоматической смазки – 1 комплект
• Универсальная, многоточечная автоматическая смазка корпуса станка
• Система мониторинга атмосферного давления в режиме реального времени
• Автоматическое управление выходом газа
• Шкаф независимого распределения электроэнергии с кондиционером
• Поддержка графических файлов: PLT, AI, DXF, LXD, Gerber, NC
• Вспомогательный газ для резки: кислород, азот, сжатый воздух

Особенности конструкции:

	Станина для сверхтяжелой листовой стали Предназначена для обработки толстых пластин, исключая деформацию даже при интенсивной работе. Эта конструкция гарантирует стабильность и долгосрочную надежность оборудования, что делает его идеальным выбором для задач, требующих высокой точности и долговечности.
	Лазерная головка BOCI BLT683H с автофокусировкой Высокоточная и надёжная лазерная головка BOCI BLT642H предназначена для промышленной резки с использованием волоконных лазеров. Оснащена встроенной системой автофокусировки, что обеспечивает максимальную точность реза и удобство в работе с различными материалами и толщинами без необходимости ручной перенастройки. Преимущества: Быстрая адаптация к материалу — фокус автоматически подстраивается под толщину заготовки Повышенная стабильность при длительной работе Компактный корпус из прочных материалов Простота установки и обслуживания Совместимость с большинством волоконных лазерных станков;
	Портальная балка (Портал 4-го поколения из авиационного алюминия) Портальная балка лазерного станка, выполненная из авиационного алюминия, сочетает легкость и высокую прочность, что уменьшает массу конструкции и снижает инерцию, повышая скорость и ускорение перемещений. Этот материал обеспечивает необходимую жёсткость и устойчивость к деформациям, минимизируя вибрации и обеспечивая высокую точность резки. Благодаря коррозионной стойкости и высокой теплопроводности алюминий предотвращает перегрев и продлевает срок службы конструкции, уменьшая необходимость в обслуживании. Простота обработки алюминия позволяет создавать сложные и точные конструкции, что улучшает динамическую производительность и поддерживает стабильность геометрии при температурных колебаниях, обеспечивая высокое качество и точность обработки;
	Редуктор KOFOH Обеспечивает плавную и стабильную передачу крутящего момента. Это позволяет добиваться высокой точности позиционирования при резке, снижает вибрации и увеличивает срок службы механических узлов. Благодаря своей компактной и надёжной конструкции редуктор устойчив к перегрузкам и рассчитан на длительную эксплуатацию в интенсивных режимах;
	Подшипники NSK Гарантируют стабильную и бесперебойную работу подвижных узлов при высоких скоростях, минимизируя трение и износ. Подшипники выдерживают высокие нагрузки, обладают низким уровнем шума и не теряют своих характеристик даже при длительной работе в условиях повышенной запылённости;
	Пневматические элементы SMC Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа;
	Система автоматической смазки Обеспечивает эффективное обслуживание и надежную работу оборудования. Полная многоточечная смазка охватывает направляющие рельсы, ползунки, винты и рейки, а также включает сбор использованной смазки, что упрощает техническое обслуживание. Благодаря точному дозированию смазочных материалов снижается их расход, что способствует увеличению срока службы всех узлов техники. Эта система гарантирует высокую стабильность и производительность станка, минимизируя необходимость в ручном обслуживании и снижая износ компонентов;
	Серводвигатель YASKAWA Обеспечивает плавное и точное управление движением, что особенно важно при выполнении сложных операций. Благодаря высокой скорости отклика и способности работать с большими нагрузками, серводвигатель YASKAWA способствуют улучшению производительности и качества обработки материалов;
	Электрические компоненты Schnaider Электрические компоненты Schneider, включая реле и автоматы, установленные в станке, эффективно защищают цепь от перегрузок, коротких замыканий и промышленных отключений, обеспечивая надежность и стабильность работы лазерного раскройщика металла. Эти компоненты не только предотвращают потенциальные аварийные ситуации, но и способствуют долговечности и устойчивости оборудования. Благодаря передовым технологиям Schneider, улучшается энергоэффективность системы, что ведет к снижению эксплуатационных расходов;
	Интеллектуальная система управления Программа управления Hypcut8000 - программное обеспечение, специально разработанное для лазерных станков, предлагает интуитивно понятный интерфейс, который упрощает настройку и управление процессом резки. Поддерживает множество функций, включая автоматическое распознавание контуров, оптимизацию маршрутов резки и управление мощностью лазера. Это позволяет уменьшить количество отходов и повысить эффективность производства. Программа совместима с различными форматами файлов, такими как plt, ai, dxf, lxd, gerber, nc, что обеспечивает гибкость и удобство при работе с различными проектами;
	Источник лазерного излучения Источник лазерного излучения (Raycus) обеспечивает высокую мощность и стабильность луча, что позволяет осуществлять резку и обработку широкого спектра материалов с высокой точностью. Лазер может работать в непрерывном и импульсном режимах, что дает возможность настроить параметры обработки под конкретные задачи, будь то резка, сварка или маркировка. Эффективное управление энергией лазера способствует минимизации теплового воздействия на обрабатываемый материал, что важно для сохранения его структуры и свойств. Рассчитан на непрерывную эксплуатацию в течение более 100 000 часов, что эквивалентно 10 годам эксплуатации;
	Промышленный чиллер Промышленный чиллер HANLI 12000W играет ключевую роль в обеспечении стабильного теплового режима оборудования, предотвращая перегрев и обеспечивая долговечность компонентов станка. Эффективно охлаждает источники лазерного излучения и другие важные элементы, поддерживая оптимальную температуру для их работы. Продлевает срок службы оборудования и повышает точность и стабильность обработки, так как стабильные температурные условия предотвращают деформации и изменения в характеристиках материалов;
	Wi-Fi беспроводное управление Беспроводное управление позволяет регулировать позицию лазерной головки, сбрасывать координаты, управлять рукояткой и давлением зажима.
