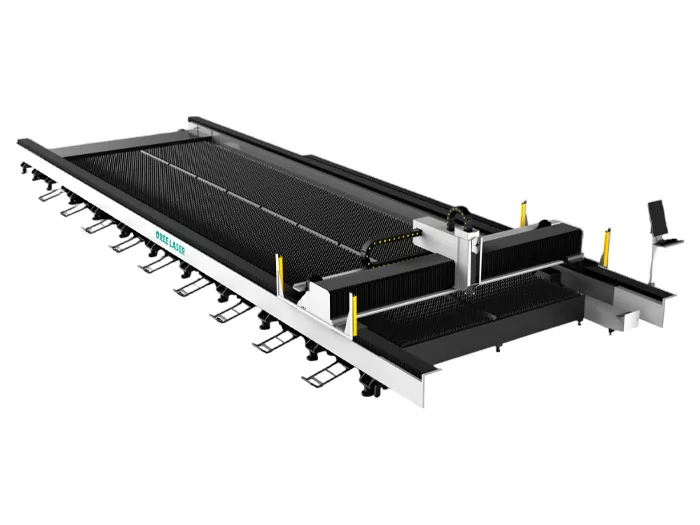

Портальный станок лазерной резки Oree Laser GR3200-26 - 60 кВт Raycus

OREE LASER GR3200-26 рассчитан на лазерный раскрой крупноформатного и тяжёлого листового металла. Рабочее поле 26 500 х 3250 мм и допустимая масса заготовки до 36 тонн ориентируют модель на длинномерные детали, массивные плиты и элементы крупных металлоконструкций. В карточке эта модификация представлена с источником Raycus 60 кВт.

• Рабочая длина 26,5 м — длинные панели, рамы и основания размещаются без предварительного деления заготовки
• Raycus 60 кВт — мощность рассчитана прежде всего на производительный раскрой толстолистового металла
• Нагрузка до 36 тонн — стол принимает крупные и тяжёлые листы и плиты
• Точность позиционирования ±0,01 мм — заданная геометрия перемещений сохраняется на рабочем поле длиной более 26 метров

Изделия и производственные задачи

• Длинномерные рамы и основания
• Крупные панели и корпусные элементы
• Опорные плиты и фланцы
• Детали тяжёлых металлоконструкций
• Элементы промышленного оборудования
• Заготовки под последующую гибку
• Детали под сварку и механическую обработку

Поле шириной 3250 мм и длиной 26,5 м рассчитано на изделия, которые на стандартном лазерном столе пришлось бы разбивать на несколько отдельных заготовок.

Конструкция и практическая выгода

Ключевые конструктивные особенности

• 26,5 метра рабочего поля — здесь размер детали не приходится подгонять под стандартный стол: длинную раму, панель или основание можно размещать в проектном размере. Для крупной металлоконструкции это принципиально: меньше мест, где деталь нужно предварительно разрезать, а затем снова соединять сваркой и выверять геометрию по длине. Ширина зоны 3250 мм рассчитана и на крупноформатный лист.
• 60 кВт раскрываются именно на тяжёлом металле: на тонком листе такой запас мощности избыточен, его рабочая задача — сохранять высокий темп раскроя при переходе к большим толщинам. Режущая головка BLT6120H оснащена автофокусировкой, поэтому при смене режима положение фокальной точки не приходится каждый раз выставлять вручную.
• 36 тонн на столе предъявляют совсем другие требования к основанию: станина GR3200-26 специально рассчитана на тяжёлую листовую сталь. На длине 26,5 м ей приходится воспринимать одновременно массу заготовки и динамические нагрузки от движущегося портала — жёсткость здесь напрямую связана со стабильностью геометрии перемещений. Для станка заявлены точность позиционирования ±0,01 мм и ускорение до 1,5 G.
• Алюминиевый портал снижает массу там, где она сильнее всего влияет на динамику: портал 4-го поколения выполнен из авиационного алюминия. Более лёгкую подвижную балку проще разгонять и останавливать при смене направления, что важно при обработке деталей с большим количеством коротких контуров и переходов. Перемещениями управляют сервоприводы YASKAWA: 1,8 кВт по X, два по 4,4 кВт по Y и 0,75 кВт по Z.
• Управление и обслуживание рассчитаны на большой станок, а не только на сам процесс резки: FSCUT8000 совместно с HypCut8000 поддерживает автоматическое обнаружение кромки, контроль неисправностей и работу с PLT, AI, DXF, LXD, Gerber и NC. Для резки предусмотрены кислород, азот и сжатый воздух, газовая система контролирует давление и управляет подачей. Многоточечная смазка обслуживает основные элементы механики, промышленный чиллер HANLI имеет два контура охлаждения, а электрошкаф оборудован кондиционером.

Комплектация:

• Лазерная головка BLT6120H с автофокусировкой – 1 шт.
• Оптимизация оптической конфигурации, плавный и эффективный дизайн воздушного потока, регулировка фокуса поворотной ручкой, тип автофокуса
• Станина для сверхтяжелой листовой стали – 1 шт.
• Обеспечивает высокую прочность и производительность при тяжелых нагрузках. Wi-Fi беспроводное управление – 1 шт.
• Для быстрого обслуживания: удалённый поиск и устранение неисправностей, дистанционная регулировка параметров
• Серводвигатели YASKAWA (Япония): X – 1.8 кВт, Y – 4.4 х 2, Z – 0.75 кВт (с тормозом)
• Функции: автоматическая настройка, управление положением и скоростью, внутренние последовательности позиционирования.
• Направляющие (ширина): 25 мм, 35 мм, 20 мм
• Рейка
• Ровная направляющая, высокая сила и скорость движения
• Пневматические компоненты Schneider/Omron (Франция)
• Электронные компоненты Schneider/OMRON (Франция)
• Высокоэффективная экономия газа.
• Программное обеспечение управления HYPCUT8000
  Система FSCUT8000
  Многофункциональная автоматическая система с отслеживанием и автоматическим обнаружением кромок, функцией автоматического сброса, планом сбора неисправностей.
• Лазерный источник  RAYCUS 40 кВт– 1 шт.
• Редуктор KOFOH (КНР)
• Высокая точность, твердость и износостойкость.
• Промышленный чиллер HANLI 30000W – 1 шт.
• Двойное охлаждение для лазерного источника и лазерной головки
• Система автоматической смазки – 1 комплект
• Универсальная, многоточечная автоматическая смазка корпуса станка
• Система мониторинга атмосферного давления в режиме реального времени
• Автоматическое управление выходом газа
• Шкаф независимого распределения электроэнергии с кондиционером
• Поддержка графических файлов: PLT, AI, DXF, LXD, Gerber, NC
• Вспомогательный газ для резки: кислород, азот, сжатый воздух

Особенности конструкции:

	Станина для сверхтяжелой листовой стали Предназначена для обработки толстых пластин, исключая деформацию даже при интенсивной работе. Эта конструкция гарантирует стабильность и долгосрочную надежность оборудования, что делает его идеальным выбором для задач, требующих высокой точности и долговечности.
	Лазерная головка BLT6120H с автофокусировкой Высокоточная и надёжная лазерная головка BOCI BLT642H предназначена для промышленной резки с использованием волоконных лазеров. Оснащена встроенной системой автофокусировки, что обеспечивает максимальную точность реза и удобство в работе с различными материалами и толщинами без необходимости ручной перенастройки. Преимущества: Быстрая адаптация к материалу — фокус автоматически подстраивается под толщину заготовки Повышенная стабильность при длительной работе Компактный корпус из прочных материалов Простота установки и обслуживания Совместимость с большинством волоконных лазерных станков;
	Портальная балка (Портал 4-го поколения из авиационного алюминия) Портальная балка лазерного станка, выполненная из авиационного алюминия, сочетает легкость и высокую прочность, что уменьшает массу конструкции и снижает инерцию, повышая скорость и ускорение перемещений. Этот материал обеспечивает необходимую жёсткость и устойчивость к деформациям, минимизируя вибрации и обеспечивая высокую точность резки. Благодаря коррозионной стойкости и высокой теплопроводности алюминий предотвращает перегрев и продлевает срок службы конструкции, уменьшая необходимость в обслуживании. Простота обработки алюминия позволяет создавать сложные и точные конструкции, что улучшает динамическую производительность и поддерживает стабильность геометрии при температурных колебаниях, обеспечивая высокое качество и точность обработки;
	Редуктор KOFOH Обеспечивает плавную и стабильную передачу крутящего момента. Это позволяет добиваться высокой точности позиционирования при резке, снижает вибрации и увеличивает срок службы механических узлов. Благодаря своей компактной и надёжной конструкции редуктор устойчив к перегрузкам и рассчитан на длительную эксплуатацию в интенсивных режимах;
	Подшипники NSK Гарантируют стабильную и бесперебойную работу подвижных узлов при высоких скоростях, минимизируя трение и износ. Подшипники выдерживают высокие нагрузки, обладают низким уровнем шума и не теряют своих характеристик даже при длительной работе в условиях повышенной запылённости;
	Пневматические элементы SMC Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа;
	Система автоматической смазки Обеспечивает эффективное обслуживание и надежную работу оборудования. Полная многоточечная смазка охватывает направляющие рельсы, ползунки, винты и рейки, а также включает сбор использованной смазки, что упрощает техническое обслуживание. Благодаря точному дозированию смазочных материалов снижается их расход, что способствует увеличению срока службы всех узлов техники. Эта система гарантирует высокую стабильность и производительность станка, минимизируя необходимость в ручном обслуживании и снижая износ компонентов;
	Серводвигатель YASKAWA Обеспечивает плавное и точное управление движением, что особенно важно при выполнении сложных операций. Благодаря высокой скорости отклика и способности работать с большими нагрузками, серводвигатель YASKAWA способствуют улучшению производительности и качества обработки материалов;
	Электрические компоненты Schnaider Электрические компоненты Schneider, включая реле и автоматы, установленные в станке, эффективно защищают цепь от перегрузок, коротких замыканий и промышленных отключений, обеспечивая надежность и стабильность работы лазерного раскройщика металла. Эти компоненты не только предотвращают потенциальные аварийные ситуации, но и способствуют долговечности и устойчивости оборудования. Благодаря передовым технологиям Schneider, улучшается энергоэффективность системы, что ведет к снижению эксплуатационных расходов;
	Интеллектуальная система управления Программа управления Hypcut8000 - программное обеспечение, специально разработанное для лазерных станков, предлагает интуитивно понятный интерфейс, который упрощает настройку и управление процессом резки. Поддерживает множество функций, включая автоматическое распознавание контуров, оптимизацию маршрутов резки и управление мощностью лазера. Это позволяет уменьшить количество отходов и повысить эффективность производства. Программа совместима с различными форматами файлов, такими как plt, ai, dxf, lxd, gerber, nc, что обеспечивает гибкость и удобство при работе с различными проектами;
	Источник лазерного излучения Источник лазерного излучения (Raycus) обеспечивает высокую мощность и стабильность луча, что позволяет осуществлять резку и обработку широкого спектра материалов с высокой точностью. Лазер может работать в непрерывном и импульсном режимах, что дает возможность настроить параметры обработки под конкретные задачи, будь то резка, сварка или маркировка. Эффективное управление энергией лазера способствует минимизации теплового воздействия на обрабатываемый материал, что важно для сохранения его структуры и свойств. Рассчитан на непрерывную эксплуатацию в течение более 100 000 часов, что эквивалентно 10 годам эксплуатации;
	Промышленный чиллер Промышленный чиллер HANLI 12000W играет ключевую роль в обеспечении стабильного теплового режима оборудования, предотвращая перегрев и обеспечивая долговечность компонентов станка. Эффективно охлаждает источники лазерного излучения и другие важные элементы, поддерживая оптимальную температуру для их работы. Продлевает срок службы оборудования и повышает точность и стабильность обработки, так как стабильные температурные условия предотвращают деформации и изменения в характеристиках материалов;
	Wi-Fi беспроводное управление Беспроводное управление позволяет регулировать позицию лазерной головки, сбрасывать координаты, управлять рукояткой и давлением зажима.
