Вертикальный листогибочный пресс FABTEC WC67Y-160T/4000

Главное фото
Схема станка
Вертикальный листогибочный пресс WC67Y-80T. Вид сзади
Сертификат производителя
Вертикальный листогибочный пресс FABTEC WC67Y-160T/4000
Схема станка
Вертикальный листогибочный пресс WC67Y-80T. Вид сзади
Сертификат производителя

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

Вертикальный листогибочный пресс FABTEC WC67Y-160T/4000
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
2 496 936 q
70 634 BYN
11 620 184 KZT
2 316 319 KGS
13 877 602 AMD
$27 306
22 814 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
Поставка за 90 дней
В лизинг от 49 938 a/мес

Опции

Ручная система компенсации прогиба для WC67Y/WE67K-160T/4000
318 006 q
8 995 BYN
1 479 929 KZT
295 002 KGS
1 767 430 AMD
$3 477
2 905 €
Гидравлическая система компенсации прогиба для WC67Y/WE67K-160T/4000
232 389 q
6 573 BYN
1 081 486 KZT
215 579 KGS
1 291 583 AMD
$2 541
2 123 €
Моторизированная система компенсации прогиба (только для E 300) для WC67Y/WE67K-160T/4000
366 930 q
10 379 BYN
1 707 610 KZT
340 388 KGS
2 039 342 AMD
$4 012
3 352 €
Система быстрого крепления инструмента 4000мм
139 778 q
3 954 BYN
650 495 KZT
129 667 KGS
776 865 AMD
$1 528
1 277 €
Замена стандартной системы крепления на систему быстрого крепления 4000мм
79 529 q
2 249 BYN
370 110 KZT
73 776 KGS
442 010 AMD
$869
726 €
Увеличение заднего упора до 800мм.
12 684 q
358 BYN
59 028 KZT
11 766 KGS
70 495 AMD
$138
115 €
Увеличение заднего упора до 1000мм.
25 368 q
717 BYN
118 057 KZT
23 533 KGS
140 991 AMD
$277
231 €
Дополнительный пальцевый блок
5 708 q
161 BYN
26 563 KZT
5 295 KGS
31 724 AMD
$62
52 €
Система лазерной защиты DSP ( CE)
376 896 q
10 661 BYN
1 753 990 KZT
349 633 KGS
2 094 732 AMD
$4 121
3 443 €
Показать все Скрыть

Основные характеристики

Код номенклатуры 36965
Торговая марка

О компании FABTEC

FABTEC — торговая марка компании "МОССклад". Под брендом FABTEC мы поставляем в Россию и ЕАЭС крупное промышленное оборудование: гибочные прессы, плоскошлифовальные станки, гидравлические пресс-ножницы и многое другое.

Узнайте больше на странице компании

FABTEC
Страна-производитель КНР
Рабочая длина 4000 мм
Настройка заднего упора 600 мм
Усилие 160 т
Расстояние между колоннами 3150 мм
Глубина подачи (зёв) 320 мм
Оси Y; X; (R опция)
Рабочая скорость по оси Y 75 мм/с
Рабочая скорость по оси X 200 мм/с
Рабочая скорость возврата инструмента ось Y 50 мм/с
Рабочая скорость гиба ось Y 7 мм/c
Ход 200 мм
Просвет 475 мм
Высота стола 885 мм
Объем масляного бака 460 л

Параметры подключения

Мощность двигателя 11 кВт

Габариты

Длина 4900 мм
Ширина 1900 мм
Высота 2560 мм
Вес 11000 кг

Дополнительные параметры

Точность позиционирования 0.03 мм

Модельный ряд

Модель Рабочая длина, мм Усилие, т
WC67Y-40T/2000 (В наличии) 2000 40
WC67Y-40T/2500 2500 40
WC67Y-63T/2500 (В наличии) 2500 63
WC67Y-63T/3200 (В наличии) 3200 63
WC67Y-80T/2500 (В наличии) 2500 80
WC67Y-80T/3200 3200 80
WC67Y-100T/2500 2500 100
WC67Y-100T/3200 (В наличии) 3200 100
WC67Y-100T/4000 4000 100
WC67Y-125T/2500 2500 125
WC67Y-125T/3200 (В наличии) 3200 125
WC67Y-125T/4000 4000 125
WC67Y-160T/2500 (В наличии) 2500 160
WC67Y-160T/3200 (В наличии) 3200 160
WC67Y-160T/4000 4000 160
WC67Y-200T/2500 2500 200
WC67Y-200T/3200 3200 200
WC67Y-250T/3200 3200 250

Особенности

  • Вертикальный листогибочный пресс FABTEC WC67Y-160T/4000 применяется для гибки металлических заготовок с усилием до 160 тонн;

  • Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса;

  • Синхронизированная работа 2-х гидроцилиндров (соединение через трубчатый торсион). Надёжная гидравлическая система Bosch-Rexroth с компонентами от мировых производителей;

  • Для настройки параметров гибки на панели управления расположен контроллер Estun E21;

  • Для безопасной работы оператора предусмотрены защитные барьеры. В качестве гибочных инструментов используются пуансон со стандартным креплением AMADA-Promecam и многоручьевая 4-х сторонняя матрица.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Купите с этим станком

Гидравлическая гильотина QC12Y - 6x3200 с ЧПУ Е21S
1 404 662 q
39 735 BYN
6 536 984 KZT
1 303 055 KGS
7 806 904 AMD
$15 361
12 834 €
В наличии
Гидравлическая гильотина QC12Y - 6x3200 с ЧПУ Е21S

Профили, получаемые при использовании гибочного пресса:

Комплект поставки:

Наименование Значение
Контроллер E21(Estun)
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Электроавтоматика Siemens и Schneider
Масляный насос Шестеренный
Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Уплотнения г/ц NOK Japan
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки

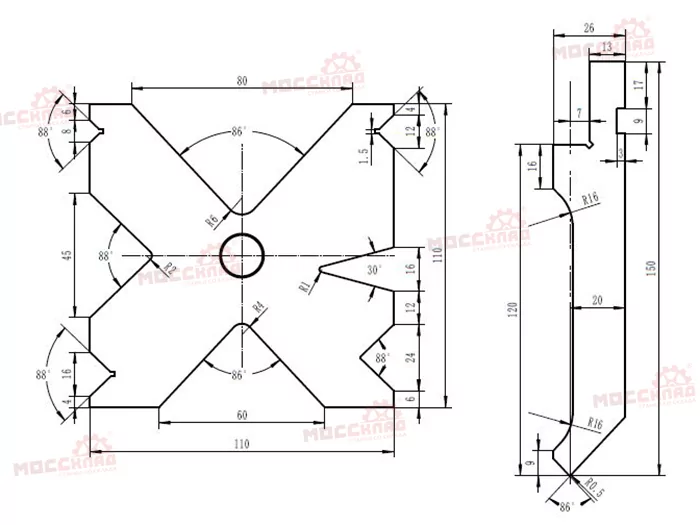

Чертеж инструмента:



Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям).

С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.



Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.



Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.



Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.



Синхронизация работы цилиндров через торсионный вал.




T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.




Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.




Гидравлическая система Bosch-Rexroth

Загрузки

Инструкция для контроллера ESTUN Е-21S Загрузить
Инструкция для контроллера ESTUN E-300 Загрузить

Вопросы и отзывы


Задайте свой вопрос

Компания "МОССклад" поставляет Вертикальный листогибочный пресс FABTEC WC67Y-160T/4000 во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.
