Вертикальный листогибочный пресс FABTEC WC67Y-100T/4000

Главное фото
Схема станка
Вертикальный листогибочный пресс WC67Y. Вид сзади
Сертификат производителя
Вертикальный листогибочный пресс FABTEC WC67Y-100T/4000
Схема станка
Вертикальный листогибочный пресс WC67Y. Вид сзади
Сертификат производителя

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

Вертикальный листогибочный пресс FABTEC WC67Y-100T/4000
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
1 813 812 q
51 780 BYN
8 503 333 KZT
1 695 650 KGS
10 189 634 AMD
$19 989
16 554 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
Поставка за 90 дней
В лизинг от 36 276 a/мес

Опции

Система быстрого крепления инструмента 4000мм
139 778 q
3 990 BYN
655 293 KZT
130 672 KGS
785 244 AMD
$1 540
1 275 €
Замена стандартной системы крепления на систему быстрого крепления 4000мм
79 529 q
2 270 BYN
372 839 KZT
74 348 KGS
446 778 AMD
$876
725 €
Ручная система компенсации прогиба для WC67Y/WE67K-100T/4000
293 544 q
8 380 BYN
1 376 163 KZT
274 421 KGS
1 649 071 AMD
$3 235
2 679 €
Моторизированная система компенсации прогиба (только для E 300) для WC67Y/WE67K-100T/4000
342 468 q
9 776 BYN
1 605 524 KZT
320 157 KGS
1 923 917 AMD
$3 774
3 125 €
Гидравлическая система компенсации прогиба для WC67Y/WE67K-100T/4000
232 389 q
6 634 BYN
1 089 463 KZT
217 249 KGS
1 305 515 AMD
$2 561
2 120 €

Основные характеристики

Код номенклатуры 36960
Торговая марка

О компании FABTEC

FABTEC — торговая марка компании "МОССклад". Под брендом FABTEC мы поставляем в Россию и ЕАЭС крупное промышленное оборудование: гибочные прессы, плоскошлифовальные станки, гидравлические пресс-ножницы и многое другое.

Узнайте больше на странице компании

FABTEC
Страна-производитель КНР
Рабочая длина 4000 мм
Настройка заднего упора 800 мм
Усилие 100 т
Расстояние между колоннами 3150 мм
Глубина подачи (зёв) 320 мм
Оси Y; X; (R опция)
Рабочая скорость по оси Y 70 мм/с
Рабочая скорость по оси X 200 мм/с
Рабочая скорость возврата инструмента ось Y 50 мм/с
Рабочая скорость гиба ось Y 7 мм/c
Ход 120 мм
Просвет 390 мм
Высота стола 885 мм
Объем масляного бака 400 л

Параметры подключения

Мощность двигателя 7.5 кВт

Габариты

Длина 4600 мм
Ширина 1800 мм
Высота 2370 мм
Вес 7500 кг

Дополнительные параметры

Точность позиционирования 0.03 мм

Модельный ряд

Модель Рабочая длина, мм Усилие, т
WC67Y-40T/2000 (В наличии) 2000 40
WC67Y-40T/2500 2500 40
WC67Y-63T/2500 (В наличии) 2500 63
WC67Y-63T/3200 (В наличии) 3200 63
WC67Y-80T/2500 (В наличии) 2500 80
WC67Y-80T/3200 3200 80
WC67Y-100T/2500 2500 100
WC67Y-100T/3200 (В наличии) 3200 100
WC67Y-100T/4000 4000 100
WC67Y-125T/2500 2500 125
WC67Y-125T/3200 (В наличии) 3200 125
WC67Y-125T/4000 4000 125
WC67Y-160T/2500 (В наличии) 2500 160
WC67Y-160T/3200 (В наличии) 3200 160
WC67Y-160T/4000 4000 160
WC67Y-200T/2500 2500 200
WC67Y-200T/3200 3200 200
WC67Y-250T/3200 3200 250

Особенности

  • Вертикальный листогибочный пресс FABTEC WC67Y-100T/4000 применяется для гибки металлических заготовок с усилием до 100 тонн;

  • Синхронизированная работа 2-х силовых гидроцилиндров за счёт жёсткого соединения через трубчатый торсион. Благодаря этому обеспечивается точность работы станка;

  • Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса;

  • Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;

  • Управление по оси Y регулируется контроллером Estun E21, который задает угол гиба.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Купите с этим станком

Гидравлическая гильотина QC12Y - 6x3200 с ЧПУ Е21S
1 404 662 q
40 100 BYN
6 585 196 KZT
1 313 155 KGS
7 891 111 AMD
$15 480
12 820 €
В наличии
Гидравлическая гильотина QC12Y - 6x3200 с ЧПУ Е21S

Профили, получаемые при использовании гибочного пресса:

Комплект поставки:

Наименование Значение
Контроллер E21(Estun)
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Электроавтоматика Siemens и Schneider
Масляный насос Шестеренный
Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Уплотнения г/ц NOK Japan
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки

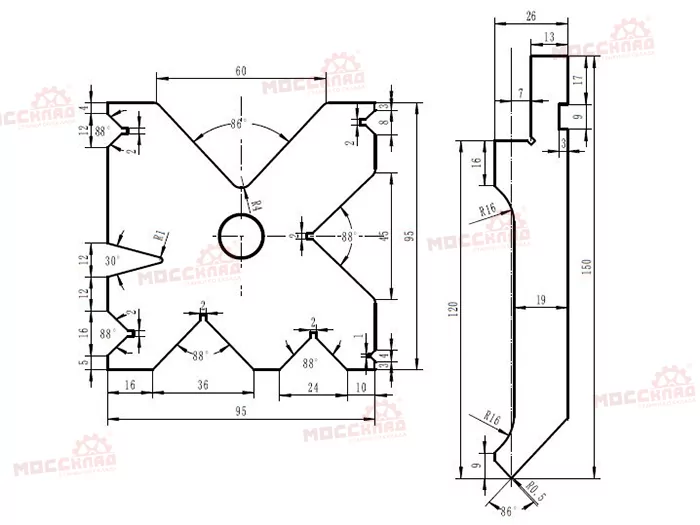

Чертеж инструмента:



Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям).

С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.



Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.



Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.



Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.



Синхронизация работы цилиндров через торсионный вал.




T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.




Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.




Гидравлическая система Bosch-Rexroth

Загрузки

Инструкция для контроллера ESTUN Е-21S Загрузить
Инструкция для контроллера ESTUN E-300 Загрузить
