Вертикальный листогибочный пресс FABTEC WC67Y-250T/3200

Главное фото
Схема станка
Вертикальный листогибочный пресс WC67Y-80T. Вид сзади
Сертификат производителя
Вертикальный листогибочный пресс FABTEC WC67Y-250T/3200
Схема станка
Вертикальный листогибочный пресс WC67Y-80T. Вид сзади
Сертификат производителя

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

Вертикальный листогибочный пресс FABTEC WC67Y-250T/3200
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
2 944 500 q
84 059 BYN
13 804 112 KZT
2 752 680 KGS
16 541 614 AMD
$32 450
26 874 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
Поставка за 90 дней
В лизинг от 58 890 a/мес

Опции

Увеличение заднего упора до 800мм.
12 684 q
362 BYN
59 463 KZT
11 857 KGS
71 256 AMD
$139
115 €
Увеличение заднего упора до 1000мм.
25 368 q
724 BYN
118 927 KZT
23 715 KGS
142 512 AMD
$279
231 €
Дополнительный пальцевый блок
5 708 q
162 BYN
26 759 KZT
5 336 KGS
32 066 AMD
$62
52 €
Система лазерной защиты DSP ( CE)
376 896 q
10 759 BYN
1 766 926 KZT
352 343 KGS
2 117 326 AMD
$4 153
3 439 €
Ручная система компенсации прогиба для WC67Y/WE67K-250T/3200
379 161 q
10 824 BYN
1 777 544 KZT
354 460 KGS
2 130 050 AMD
$4 178
3 460 €
Моторизированная система компенсации прогиба (только для E 300) для WC67Y/WE67K-250T/3200
428 085 q
12 221 BYN
2 006 905 KZT
400 197 KGS
2 404 896 AMD
$4 717
3 907 €
Гидравлическая система компенсации прогиба для WC67Y/WE67K-250T/3200
207 927 q
5 935 BYN
974 782 KZT
194 381 KGS
1 168 092 AMD
$2 291
1 897 €
Показать все Скрыть

Основные характеристики

Код номенклатуры 36968
Торговая марка

О компании FABTEC

FABTEC — торговая марка компании "МОССклад". Под брендом FABTEC мы поставляем в Россию и ЕАЭС крупное промышленное оборудование: гибочные прессы, плоскошлифовальные станки, гидравлические пресс-ножницы и многое другое.

Узнайте больше на странице компании

FABTEC
Страна-производитель КНР
Рабочая длина 3200 мм
Настройка заднего упора 800 мм
Усилие 250 т
Расстояние между колоннами 2600 мм
Глубина подачи (зёв) 400 мм
Оси Y; X; (R опция)
Рабочая скорость по оси Y 80 мм/с
Рабочая скорость по оси X 200 мм/с
Рабочая скорость возврата инструмента ось Y 50 мм/с
Рабочая скорость гиба ось Y 7 мм/c
Ход 250 мм
Просвет 535 мм
Высота стола 985 мм
Объем масляного бака 440 л

Параметры подключения

Мощность двигателя 18.5 кВт

Габариты

Длина 3900 мм
Ширина 1900 мм
Высота 2838 мм
Вес 12500 кг

Дополнительные параметры

Точность позиционирования 0.03 мм

Модельный ряд

Модель Рабочая длина, мм Усилие, т
WC67Y-40T/2000 (В наличии) 2000 40
WC67Y-40T/2500 2500 40
WC67Y-63T/2500 (В наличии) 2500 63
WC67Y-63T/3200 (В наличии) 3200 63
WC67Y-80T/2500 (В наличии) 2500 80
WC67Y-80T/3200 3200 80
WC67Y-100T/2500 2500 100
WC67Y-100T/3200 (В наличии) 3200 100
WC67Y-100T/4000 4000 100
WC67Y-125T/2500 2500 125
WC67Y-125T/3200 (В наличии) 3200 125
WC67Y-125T/4000 4000 125
WC67Y-160T/2500 (В наличии) 2500 160
WC67Y-160T/3200 (В наличии) 3200 160
WC67Y-160T/4000 4000 160
WC67Y-200T/2500 2500 200
WC67Y-200T/3200 3200 200
WC67Y-250T/3200 3200 250

Особенности

  • Вертикальный листогибочный пресс FABTEC WC67Y-250T/3200 используется для гибки металлических заготовок с усилием до 250 тонн;

  • Прочная сварная рама, прошедшая термообработку для снятия напряжений, обеспечивает жесткость пресса;

  • Синхронизированная работа 2-х силовых гидроцилиндров за счёт жёсткого соединения через трубчатый торсион. Благодаря этому достигается высокая точность работы станка;

  • Перемещение упора по оси Х осуществляется шаговым двигателем через высокоточную ШВП с направляющими;

  • Для настройки параметров гибки пресс оснащен контроллером Estun E21.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Купите с этим станком

Гидравлическая гильотина QC12Y - 6x3200 с ЧПУ Е21S
1 404 662 q
40 100 BYN
6 585 196 KZT
1 313 155 KGS
7 891 111 AMD
$15 480
12 820 €
В наличии
Гидравлическая гильотина QC12Y - 6x3200 с ЧПУ Е21S

Профили, получаемые при использовании гибочного пресса:

Комплект поставки:

Наименование Значение
Контроллер E21(Estun)
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Электроавтоматика Siemens и Schneider
Масляный насос Шестеренный
Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Уплотнения г/ц NOK Japan
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки

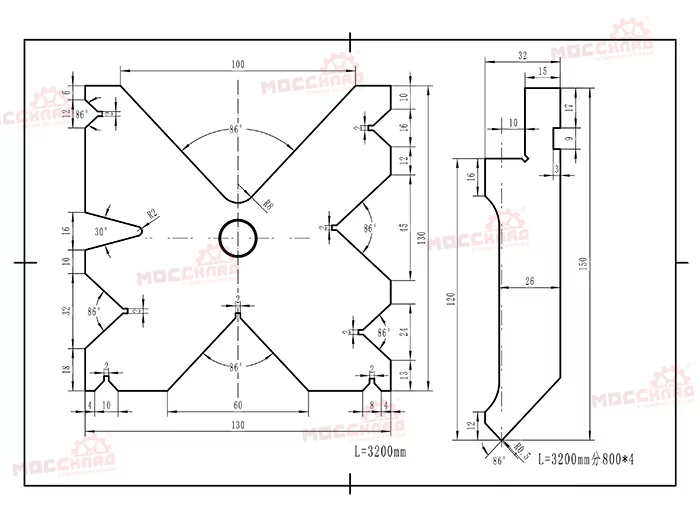

Чертеж инструмента:



Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям).

С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.



Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.



Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.



Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.



Синхронизация работы цилиндров через торсионный вал.




T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.




Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.




Гидравлическая система Bosch-Rexroth

Загрузки

Инструкция для контроллера ESTUN Е-21S Загрузить
Инструкция для контроллера ESTUN E-300 Загрузить
