Вертикальный листогибочный пресс FABTEC WC67Y-200T/3200

Главное фото
Схема станка
Вертикальный листогибочный пресс WC67Y-80T. Вид сзади
Сертификат производителя
Вертикальный листогибочный пресс FABTEC WC67Y-200T/3200
Схема станка
Вертикальный листогибочный пресс WC67Y-80T. Вид сзади
Сертификат производителя

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

Вертикальный листогибочный пресс FABTEC WC67Y-200T/3200
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
2 449 824 q
69 537 BYN
11 411 642 KZT
2 282 818 KGS
13 637 499 AMD
$26 911
22 567 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
Поставка за 90 дней
В лизинг от 48 996 a/мес

Опции

Ручная система компенсации прогиба для WC67Y/WE67K-200T/3200
322 898 q
9 165 BYN
1 504 106 KZT
300 885 KGS
1 797 484 AMD
$3 547
2 974 €
Моторизированная система компенсации прогиба (только для E 300) для WC67Y/WE67K-200T/3200
371 822 q
10 553 BYN
1 732 001 KZT
346 474 KGS
2 069 831 AMD
$4 084
3 425 €
Гидравлическая система компенсации прогиба для WC67Y/WE67K-200T/3200
207 927 q
5 901 BYN
968 554 KZT
193 752 KGS
1 157 472 AMD
$2 284
1 915 €
Система быстрого крепления инструмента 3200мм
110 351 q
3 132 BYN
514 031 KZT
102 828 KGS
614 293 AMD
$1 212
1 016 €
Замена стандартной системы крепления на систему быстрого крепления 3200мм
62 786 q
1 782 BYN
292 466 KZT
58 505 KGS
349 512 AMD
$689
578 €
Увеличение заднего упора до 800мм.
12 684 q
360 BYN
59 083 KZT
11 819 KGS
70 608 AMD
$139
116 €
Увеличение заднего упора до 1000мм.
25 368 q
720 BYN
118 167 KZT
23 638 KGS
141 216 AMD
$278
233 €
Дополнительный пальцевый блок
5 708 q
162 BYN
26 588 KZT
5 318 KGS
31 774 AMD
$62
52 €
Система лазерной защиты DSP ( CE)
376 896 q
10 698 BYN
1 755 637 KZT
351 202 KGS
2 098 076 AMD
$4 140
3 471 €
Показать все Скрыть

Основные характеристики

Код номенклатуры 36967
Торговая марка

О компании FABTEC

FABTEC — торговая марка компании "МОССклад". Под брендом FABTEC мы поставляем в Россию и ЕАЭС крупное промышленное оборудование: гибочные прессы, плоскошлифовальные станки, гидравлические пресс-ножницы и многое другое.

Узнайте больше на странице компании

FABTEC
Страна-производитель КНР
Рабочая длина 3200 мм
Настройка заднего упора 800 мм
Усилие 200 т
Расстояние между колоннами 2600 мм
Глубина подачи (зёв) 400 мм
Оси Y; X; (R опция)
Рабочая скорость по оси Y 75 мм/с
Рабочая скорость по оси X 200 мм/с
Рабочая скорость возврата инструмента ось Y 50 мм/с
Рабочая скорость гиба ось Y 7 мм/c
Ход 200 мм
Просвет 485 мм
Высота стола 950 мм
Объем масляного бака 360 л

Параметры подключения

Мощность двигателя 15 кВт

Габариты

Длина 3900 мм
Ширина 1900 мм
Высота 2565 мм
Вес 10800 кг

Дополнительные параметры

Точность позиционирования 0.03 мм

Модельный ряд

Модель Рабочая длина, мм Усилие, т
WC67Y-40T/2000 (В наличии) 2000 40
WC67Y-40T/2500 2500 40
WC67Y-63T/2500 (В наличии) 2500 63
WC67Y-63T/3200 (В наличии) 3200 63
WC67Y-80T/2500 (В наличии) 2500 80
WC67Y-80T/3200 3200 80
WC67Y-100T/2500 2500 100
WC67Y-100T/3200 (В наличии) 3200 100
WC67Y-100T/4000 4000 100
WC67Y-125T/2500 2500 125
WC67Y-125T/3200 (В наличии) 3200 125
WC67Y-125T/4000 4000 125
WC67Y-160T/2500 (В наличии) 2500 160
WC67Y-160T/3200 (В наличии) 3200 160
WC67Y-160T/4000 4000 160
WC67Y-200T/2500 2500 200
WC67Y-200T/3200 3200 200
WC67Y-250T/3200 3200 250

Особенности

  • Вертикальный листогибочный пресс FABTEC WC67Y-200T/3200 используется для гибки металлических листов с усилием до 200 тонн;

  • Установлена надёжная гидравлическая система Bosch-Rexrot с качественными электрокомпонентами от мировых производителей;

  • Имеет прочную сварную раму, прошедшую термическую обработку для снятия напряжений, благодаря чему пресс обладает необходимой жесткостью;

  • Мощные гидроцилиндры соединены через трубчатый торсион для синхронизации их работы, что обеспечивает высокую точность работы станка;

  • Управление по оси X и Y осуществляется при помощи контроллера Estun E21. Данный контроллер дает возможность задавать по 25 гибов в каждой программе (память рассчитана на 40 программ).

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Купите с этим станком

Гидравлическая гильотина QC12Y - 6x3200 с ЧПУ Е21S
1 404 662 q
39 870 BYN
6 543 123 KZT
1 308 905 KGS
7 819 368 AMD
$15 430
12 939 €
В наличии
Гидравлическая гильотина QC12Y - 6x3200 с ЧПУ Е21S

Профили, получаемые при использовании гибочного пресса:

Комплект поставки:

Наименование Значение
Контроллер E21(Estun)
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Электроавтоматика Siemens и Schneider
Масляный насос Шестеренный
Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Уплотнения г/ц NOK Japan
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки

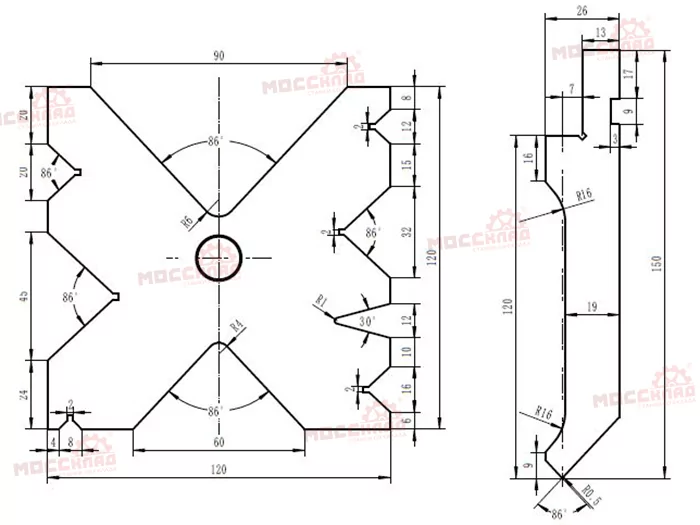

Чертеж инструмента:


Сегментация верхнего пуансона:

800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм)



Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям).

С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.



Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.



Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.



Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.



Синхронизация работы цилиндров через торсионный вал.




T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.




Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.




Гидравлическая система Bosch-Rexroth

Загрузки

Инструкция для контроллера ESTUN Е-21S Загрузить
Инструкция для контроллера ESTUN E-300 Загрузить
