Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T

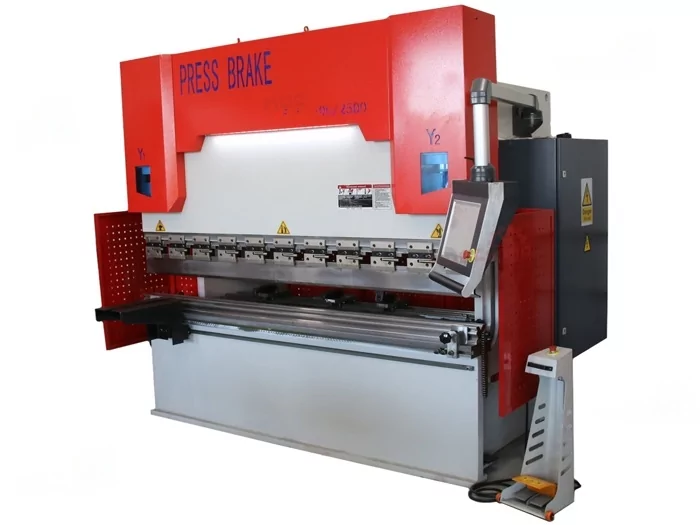

Главное фото
Обзор гидравлического листогибочного пресса

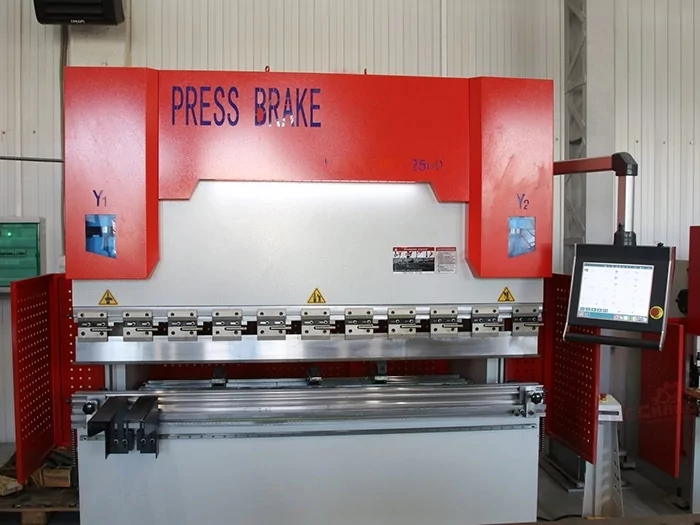

Вид спереди. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T

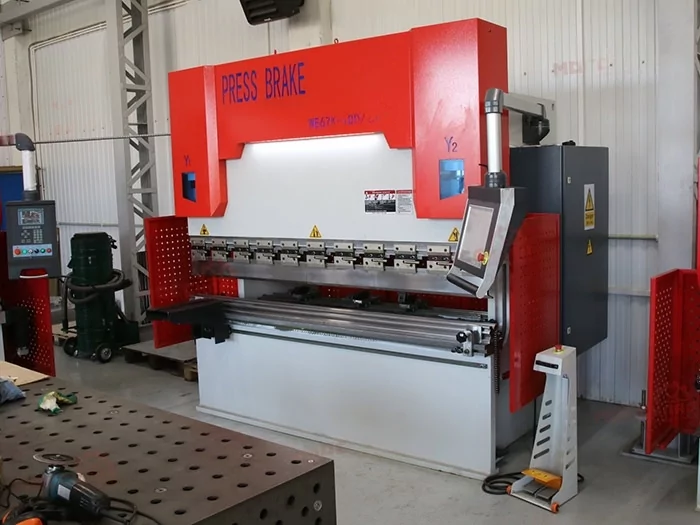

Вид сбоку. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T

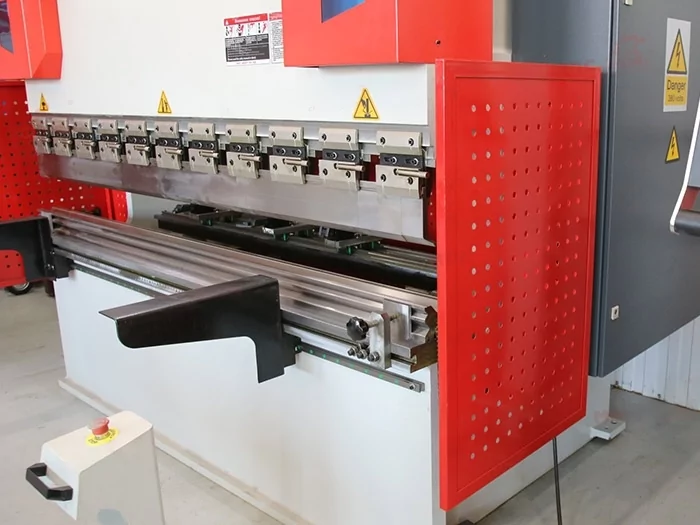

Защитные экраны

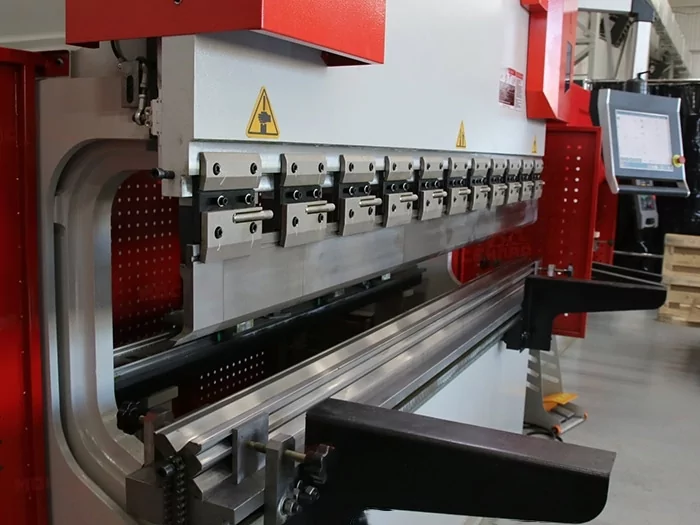

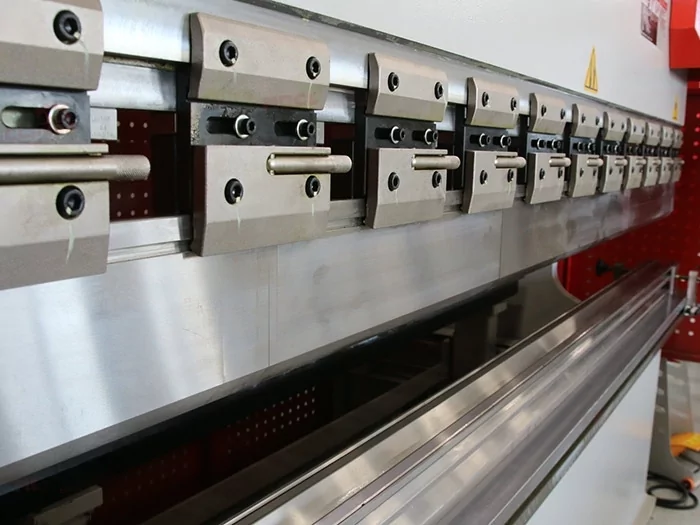

Верхняя сегментная балка
Верхняя сегментная балка

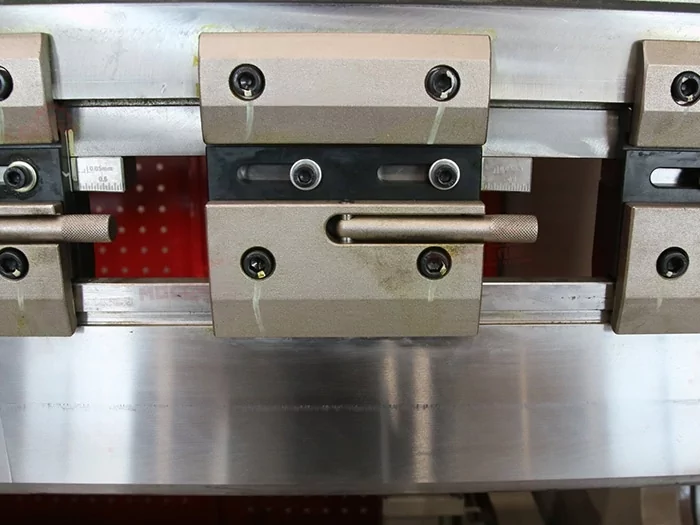

Быстрые фиксаторы
Передняя поддержка

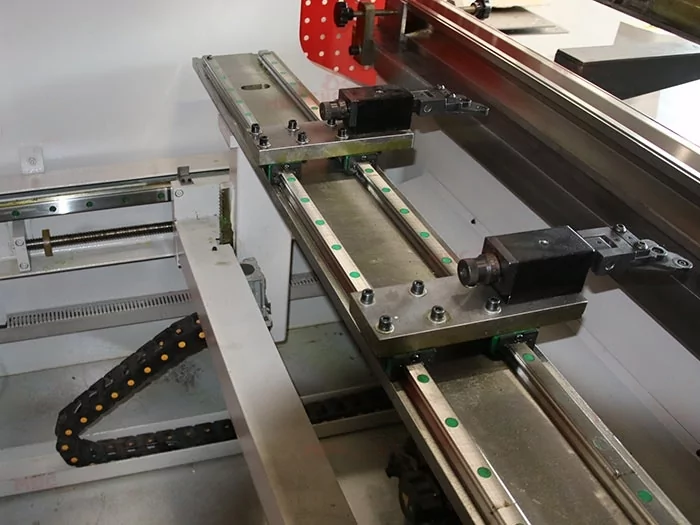

Задний упор

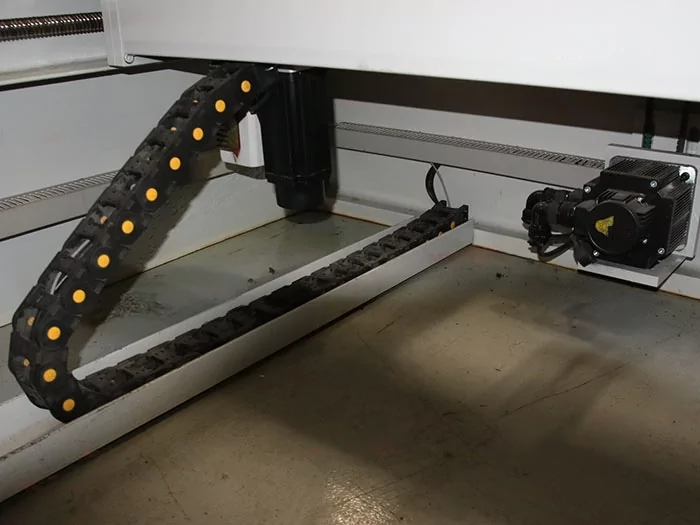

Привод заднего упора
Задний упор

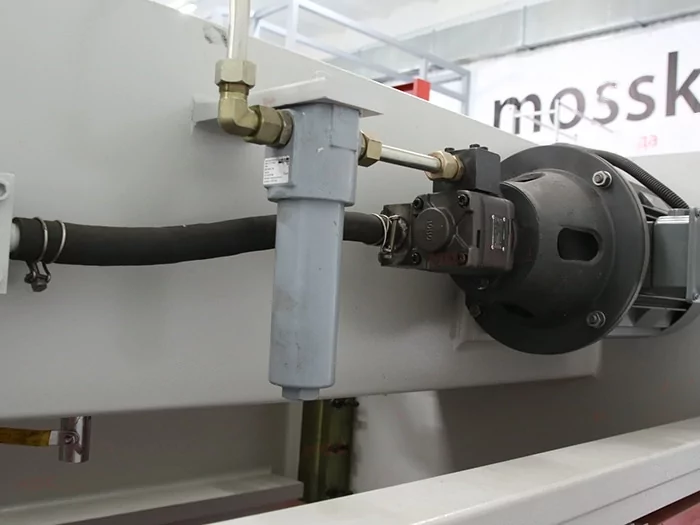

Двигатель и фильтр

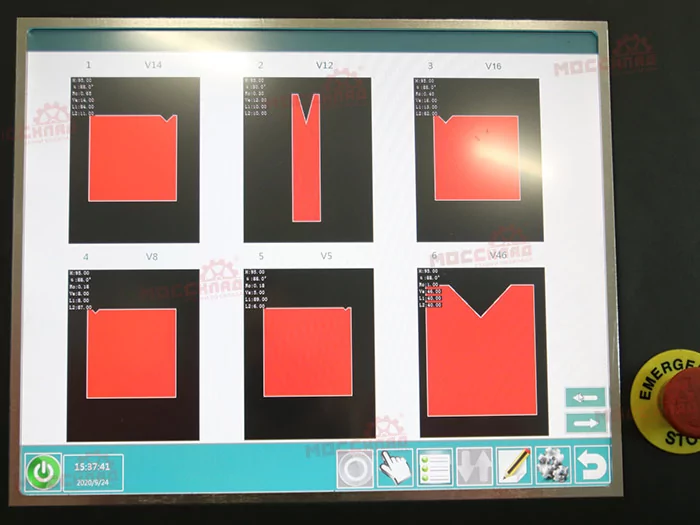

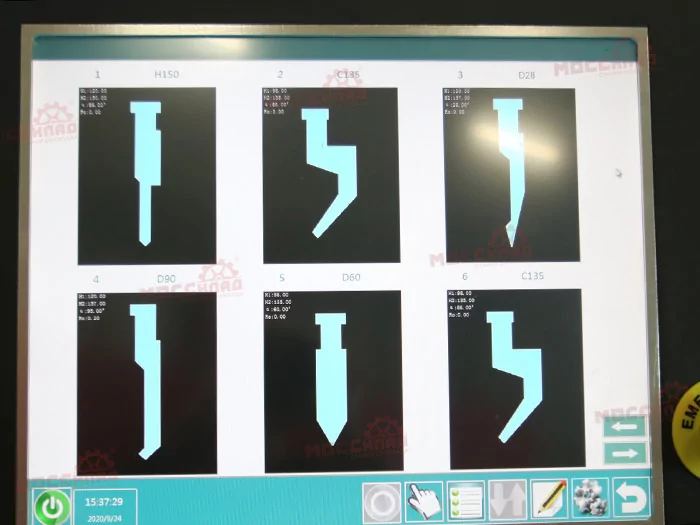

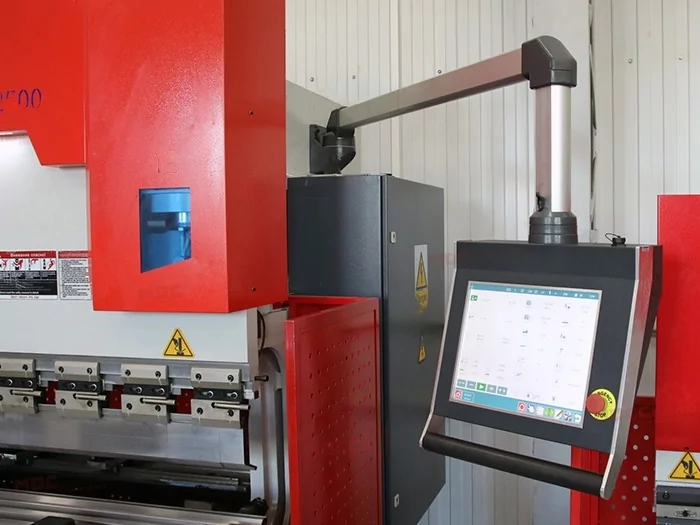

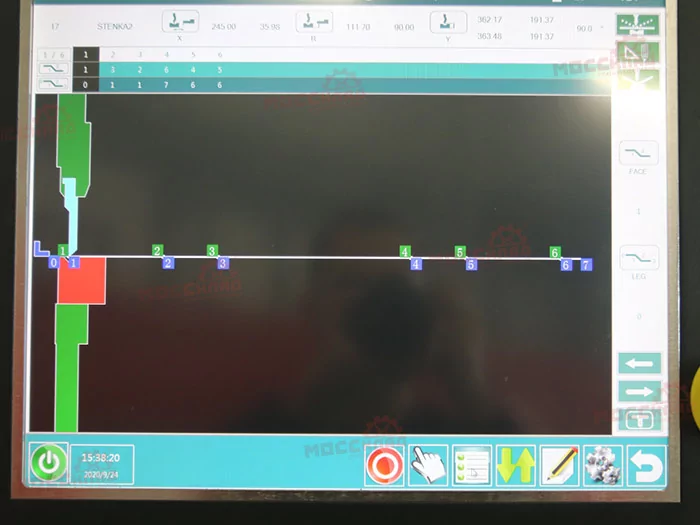

Панель управления. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T
Панель управления. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T
Панель управления. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T
Панель управления. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T

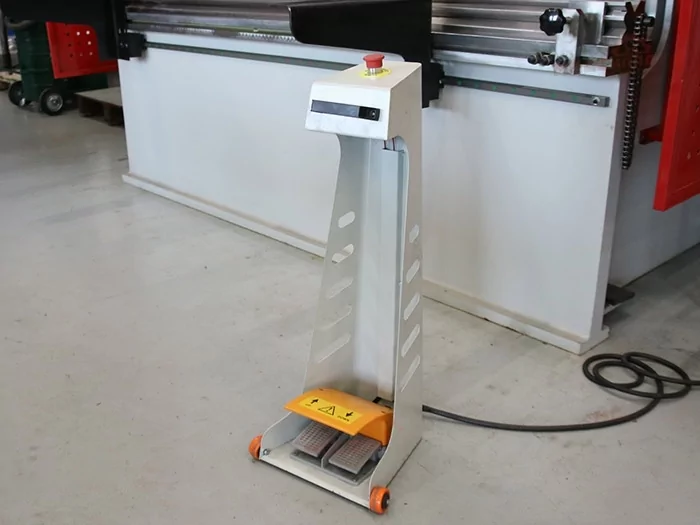

Выносная стойка

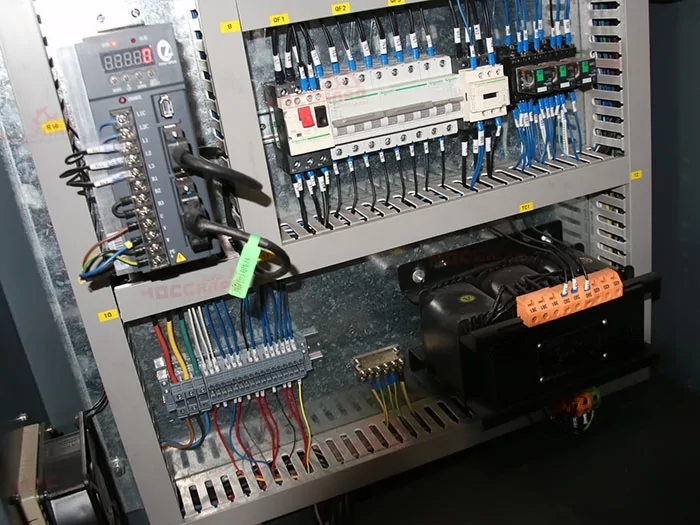

Электрический шкаф

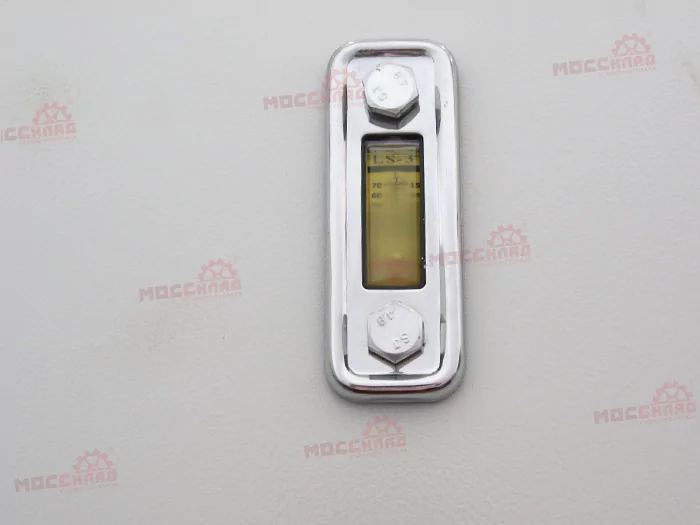

Датчик уровня масла
Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T
Вид спереди. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T
Вид сбоку. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T
Защитные экраны
Верхняя сегментная балка
Верхняя сегментная балка
Быстрые фиксаторы
Передняя поддержка
Задний упор
Привод заднего упора
Задний упор
Двигатель и фильтр
Панель управления. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T
Панель управления. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T
Панель управления. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T
Панель управления. Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T
Выносная стойка
Электрический шкаф
Датчик уровня масла
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T

Цена:
3 549 140 ₽
112 649 BYN
19 680 052 KZT
3 674 775 KGS
16 892 462 AMD
$42 655,55
39 222,46 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




3 549 140 ₽
112 649 BYN
19 680 052 KZT
3 674 775 KGS
16 892 462 AMD
$42 655,55
39 222,46 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Под заказ
Характеристики

Основные характеристики

Код номенклатуры
51469
Производитель
Страна-производитель
КНР
Рабочая длина
2500 мм
Настройка заднего упора
600 мм
Усилие
100 т
Расстояние между колоннами
2020 мм
Глубина подачи (зёв)
320 мм
Оси
Y1,Y2,X,R
Рабочая скорость по оси Y
160 мм/с
Рабочая скорость по оси X
500 мм/с
Рабочая скорость возврата инструмента ось Y
120 мм/с
Рабочая скорость гиба ось Y
10 мм/c
Ход
200 мм
Просвет
485 мм
Высота стола
900 мм
Ширина стола
200 мм

Параметры подключения

Мощность двигателя
7.5 кВт

Дополнительные параметры

Точность прямолинейности
±0.3 мм
Точность заднего упора
±0.05 мм
Точность угла гиба
±0.5 мм
Описание

Особенности

  • Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T применяется для гибки металлических заготовок с усилием до 100 тонн;

  • Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI ( Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность работы станка c точностью позиционирования ползуна 0.01 мм;

  • Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы. Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;

  • Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka, которые имеют защиту от перегрузки.

  • Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ E80T, которая имеет интуитивно понятный графический интерфейс. На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ, а также моторизированная система компенсации прогиба.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Комплект поставки:

Наименование Значение
Контроллер DA-E80T (сенсорный TFT экран 17") управление по осям 4,Y1+Y2+X+R
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Гидравлическая система Hoerbirger
Электроавтоматика Siemens и Schneider
Электронно-оптические линейки положения ползуна GIVI (Италия) с точностью 0,0,1 мм (Ось Y1+Y2)
Масляный насос Шестеренный
Инструмент Матрица 4-сторонняя/пуансон AMADA Promecam
Система крепления Быстросъемная
Оснащение заднего упора (пальцы) 2 штуки
Оснащение передними опорами на линейных направляющих 2 штуки
Уплотнения г/ц NOK Japan
Задний упор с автоматическим перемещением Ось Х (600 мм, скорость 500мм/с) и R (200мм, скорость 60 мм/с)
Защитное ограждение Боковые + заднее
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки
Моторизированная система компенсации прогиба

Чертеж инструмента:


Сегментация верхнего пуансона:

500 мм + 500 мм + 500 мм + 165 + 835 мм сегменты (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 2500 мм)

Контроллер DA-E80T

Этот продукт использует двойную электрогидравлическую пропорциональную сервосистему и технологию управления сервоприводом (стандартная конфигурация - два сервопривода, которые могут быть увеличены в соответствии с потребностями пользователя).

1. Он использует высокопроизводительный промышленный компьютер и сенсорный экран высокой четкости для отображения интерфейса человек-машина. Интеллектуальные подсказки, обучение и использование в настоящее время, значительно снижающие сложность обучения операторов станков, с использованием графических методов и методов программирования таблиц данных, автоматического расчета. ЖК-экран высокой четкости с диагональю 1,17 ", сенсорным TFT, долгим сроком службы и низким энергопотреблением;
2. Очень легкий диалог – человек-машина, интеллектуальные подсказки для пользователя.
3. Программирование и управление графическим дисплеем -это просто ввод информации о заготовке и этапах обработки. Система автоматически рассчитывает задний датчик по оси Х и значение позиционирования оси R (автоматический вычет удлинения и т. Д.);
4. Самодиагностика переключателя, автоматическая диагностика состояния внешнего переключателя, сигнализация ошибки, подсказки.
5. Электрогидравлическое соотношение и управление серводвигателем, стабильная скорость движения, быстрая скорость реакции, высокая точность, значительно повышающая эффективность обработки;
6. Ось X, ось Y, связь оси R;
7. Односторонняя и двухсторонняя функция позиционирования.
8. Программирование двойной компенсации двойного угла Y1, Y2 удобно для обработки специальных заготовок для удовлетворения потребностей различных отраслей промышленности.
9. Функция высокоскоростного изгиба: при обработке многоступенчатых заготовок нет необходимости возвращаться в верхнюю мертвую точку во время процесса, поднимать верхнюю траверсу, выполнять следующий изгиб и возвращаться в верхнюю мертвую точку после завершения обработки заготовки, что значительно повышает эффективность производства.
10. Функция отключения памяти положения для защиты параметров, положений и программ на месте.
11. Функция многоступенчатого программирования, может реализовывать многоступенчатую автоматическую работу, полную многоступенчатую обработку деталей за один раз, повысить эффективность производства.
12. Функция хранения информации для нескольких станков,  может обмениваться данными обработки через USB диск на несколько станков.
13. Функция компенсации угла (когда фактический угол не соответствует установленному углу, просто введите фактический угол для автоматической компенсации).
14. Может установить функцию автоматического возврата контрольной точки при запуске.
15. Удаленное обновление и помощь - система ЧПУ может быть обновлена удаленно, чтобы облегчить обновление системы и техническое обслуживание.

Профили, получаемые при использовании гибочного пресса:

Стандартный инструмент:



Контроллер DA-E80T

(сенсорный TFT экран 17 ") управление по осям 4, Y1+Y2+X+R


T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider


Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.


Гидравлическая система бомбирования





Задний упор с автоматическим перемещением.

Ось Х (600 мм, скорость 500 мм/с) и R (200 мм, скорость 60 мм/с)





Система крепления верхнего инструмента

 (быстросъемная)



Оптические линейки GIVI (Италия)

Точность 0,01 мм



Гидравлические клапана

Hoerbirger (Германия)



Гидравлическая система

Bosch Rexroth (Германия)



Масляный насос

Sunny (Америка)



Уплотнители

Valka (Япония)



Электрика

Schneider (Германия)




ШВП

Hiwin (Тайвань)
