Вертикальный листогибочный пресс FABTEC WE67K-40T/2000 DA-E80T

Главное фото
Вид спереди
Вид сбоку
Защитные экраны
Верхняя сегментная балка
Верхняя сегментная балка
Передняя поддержка листов
Задний упор
Быстрые фиксаторы
Задний упор
Привод заднего упора
Панель управления
Панель управления
Панель управления
Панель управления
Стойка с педалями
Электрический шкаф
Электрический шкаф
Двигатель и фильтр
Датчик уровня масла
Сертификат производителя
Вертикальный листогибочный пресс FABTEC WE67K-40T/2000 DA-E80T
Вид спереди
Вид сбоку
Защитные экраны
Верхняя сегментная балка
Верхняя сегментная балка
Передняя поддержка листов
Задний упор
Быстрые фиксаторы
Задний упор
Привод заднего упора
Панель управления
Панель управления
Панель управления
Панель управления
Стойка с педалями
Электрический шкаф
Электрический шкаф
Двигатель и фильтр
Датчик уровня масла
Сертификат производителя

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

Вертикальный листогибочный пресс FABTEC WE67K-40T/2000 DA-E80T
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
3 156 504 q
89 595 BYN
14 703 462 KZT
2 941 323 KGS
17 571 393 AMD
$34 674
29 077 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
Под заказ
В лизинг от 63 130 a/мес

Опции

Ручная система компенсации прогиба для WC67Y/WE67K-40T/2000
132 095 q
3 749 BYN
615 318 KZT
123 090 KGS
735 336 AMD
$1 451
1 216 €
Моторизированная система компенсации прогиба (только для E 300) для WC67Y/WE67K-40T/2000
181 019 q
5 138 BYN
843 213 KZT
168 678 KGS
1 007 683 AMD
$1 988
1 667 €

Основные характеристики

Код номенклатуры 51798
Торговая марка

О компании FABTEC

FABTEC — торговая марка компании "МОССклад". Под брендом FABTEC мы поставляем в Россию и ЕАЭС крупное промышленное оборудование: гибочные прессы, плоскошлифовальные станки, гидравлические пресс-ножницы и многое другое.

Узнайте больше на странице компании

FABTEC
Страна-производитель КНР
Рабочая длина 2000 мм
Настройка заднего упора 500 мм
Усилие 40 т
Расстояние между колоннами 1790 мм
Глубина подачи (зёв) 280 мм
Оси Y1;Y2;X;R
Рабочая скорость по оси Y 160 мм/с
Рабочая скорость по оси X 500 мм/с
Рабочая скорость возврата инструмента ось Y 130 мм/с
Рабочая скорость гиба ось Y 8-10 мм/c
Ход 100 мм
Просвет 310 мм
Высота стола 700 мм
Ширина стола 130 мм

Параметры подключения

Мощность двигателя 4.0 кВт

Габариты

Длина 2500 мм
Ширина 1650 мм
Высота 2150 мм
Вес 4800 кг

Дополнительные параметры

Точность прямолинейности ±0.3 мм
Точность заднего упора ±0.05 мм
Точность угла гиба ±0.5 мм

Особенности

  • Вертикальный листогибочный пресс FABTEC WE67K-40T/2000 DA-E80T применяется для гибки металлических заготовок с усилием до 40 тонн;

  • Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы. Установлена надёжная гидравлическая система с компонентами от мировых производителей. Станок обеспечивает высокую скорость и точность гибки;

  • Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Насос приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka, которые имеют защиту от перегрузки;

  • Работа 2-х силовых гидроцилиндров синхронизирована за счёт оптических линеек GIVI ( Италия) по осям Y1 и Y2 и электронной синхронизации от системы ЧПУ. Благодаря этому точность позиционирования ползуна 0.01 мм;

  • Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ E80T, которая имеет интуитивно понятный графический интерфейс. На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Купите с этим станком

Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S
1 200 269 q
34 069 BYN
5 591 030 KZT
1 118 446 KGS
6 681 568 AMD
$13 185
11 056 €
В наличии
Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S

Комплект поставки:

Наименование Значение
Контроллер DA-E80T (сенсорный TFT экран 17") управление по осям 4,Y1+Y2+X+R
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Гидравлическая система Hoerbirger
Электроавтоматика Siemens и Schneider
Электронно-оптические линейки положения ползуна GIVI (Италия) с точностью 0,0,1 мм (Ось Y1+Y2)
Масляный насос Шестеренный
Инструмент Матрица 4-сторонняя/пуансон AMADA Promecam
Система крепления Быстросъемная
Система компенсации прогиба (бомбирования) ось V Гидравлическая с управлением от ЧПУ
Оснащение заднего упора (пальцы) 2 штуки
Оснащение передними опорами на линейных направляющих 2 штуки
Уплотнения г/ц NOK Japan
Задний упор с автоматическим перемещением Ось Х (600 мм, скорость 500мм/с) и R (200мм, скорость 60 мм/с)
Защитное ограждение Боковые + заднее
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки

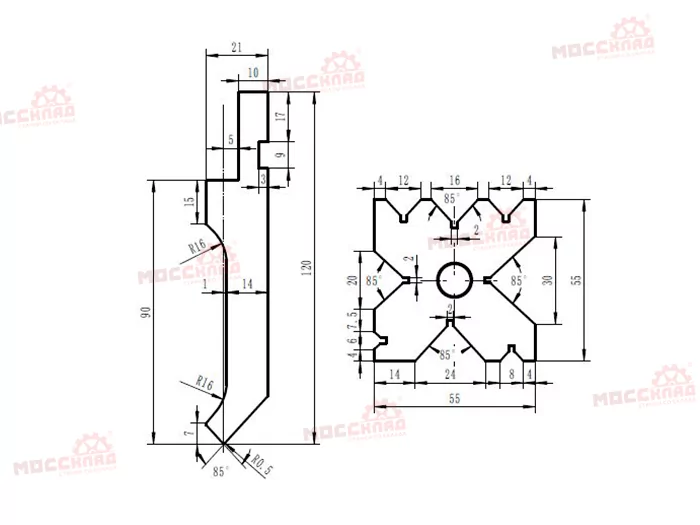

Чертеж инструмента:


Сегментация верхнего пуансона:

500 мм + 500 мм + 165 + 835 мм сегменты (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 2000 мм)

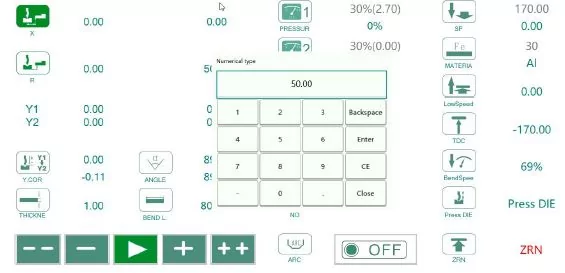

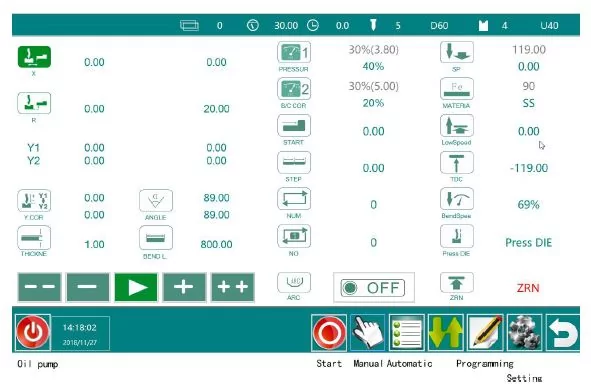

Контроллер DA-E80T

Этот продукт использует двойную электрогидравлическую пропорциональную сервосистему и технологию управления сервоприводом (стандартная конфигурация - два сервопривода, которые могут быть увеличены в соответствии с потребностями пользователя).

1. Он использует высокопроизводительный промышленный компьютер и сенсорный экран высокой четкости для отображения интерфейса человек-машина. Интеллектуальные подсказки, обучение и использование в настоящее время, значительно снижающие сложность обучения операторов станков, с использованием графических методов и методов программирования таблиц данных, автоматического расчета. ЖК-экран высокой четкости с диагональю 1,17 ", сенсорным TFT, долгим сроком службы и низким энергопотреблением;
2. Очень легкий диалог – человек-машина, интеллектуальные подсказки для пользователя.
3. Программирование и управление графическим дисплеем -это просто ввод информации о заготовке и этапах обработки. Система автоматически рассчитывает задний датчик по оси Х и значение позиционирования оси R (автоматический вычет удлинения и т. Д.);
4. Самодиагностика переключателя, автоматическая диагностика состояния внешнего переключателя, сигнализация ошибки, подсказки.
5. Электрогидравлическое соотношение и управление серводвигателем, стабильная скорость движения, быстрая скорость реакции, высокая точность, значительно повышающая эффективность обработки;
6. Ось X, ось Y, связь оси R;
7. Односторонняя и двухсторонняя функция позиционирования.
8. Программирование двойной компенсации двойного угла Y1, Y2 удобно для обработки специальных заготовок для удовлетворения потребностей различных отраслей промышленности.
9. Функция высокоскоростного изгиба: при обработке многоступенчатых заготовок нет необходимости возвращаться в верхнюю мертвую точку во время процесса, поднимать верхнюю траверсу, выполнять следующий изгиб и возвращаться в верхнюю мертвую точку после завершения обработки заготовки, что значительно повышает эффективность производства.
10. Функция отключения памяти положения для защиты параметров, положений и программ на месте.
11. Функция многоступенчатого программирования, может реализовывать многоступенчатую автоматическую работу, полную многоступенчатую обработку деталей за один раз, повысить эффективность производства.
12. Функция хранения информации для нескольких станков,  может обмениваться данными обработки через USB диск на несколько станков.
13. Функция компенсации угла (когда фактический угол не соответствует установленному углу, просто введите фактический угол для автоматической компенсации).
14. Может установить функцию автоматического возврата контрольной точки при запуске.
15. Удаленное обновление и помощь - система ЧПУ может быть обновлена удаленно, чтобы облегчить обновление системы и техническое обслуживание.

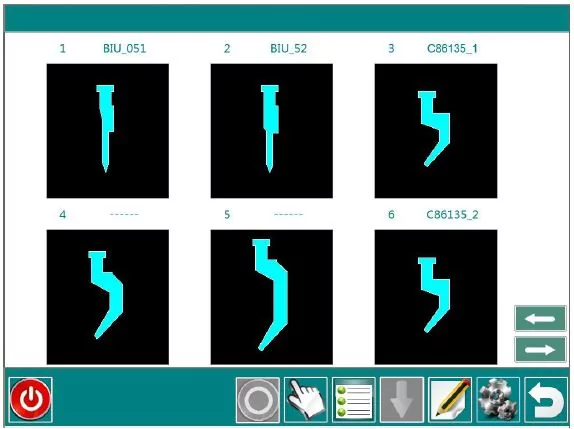

Профили, получаемые при использовании гибочного пресса:

Стандартный инструмент:



Контроллер DA-E80T

(сенсорный TFT экран 17 ") управление по осям 4, Y1+Y2+X+R


T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider


Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.


Гидравлическая система бомбирования





Задний упор с автоматическим перемещением.

Ось Х (600 мм, скорость 500 мм/с) и R (200 мм, скорость 60 мм/с)





Система крепления верхнего инструмента

 (быстросъемная)



Оптические линейки GIVI (Италия)

Точность 0,01 мм



Гидравлические клапана

Hoerbirger (Германия)



Гидравлическая система

Bosch Rexroth (Германия)



Масляный насос

Sunny (Америка)



Уплотнители

Valka (Япония)



Электрика

Schneider (Германия)




ШВП

Hiwin (Тайвань)
