Вертикальный листогибочный пресс FABTEC WE67K-125T/3200 DA-E80T

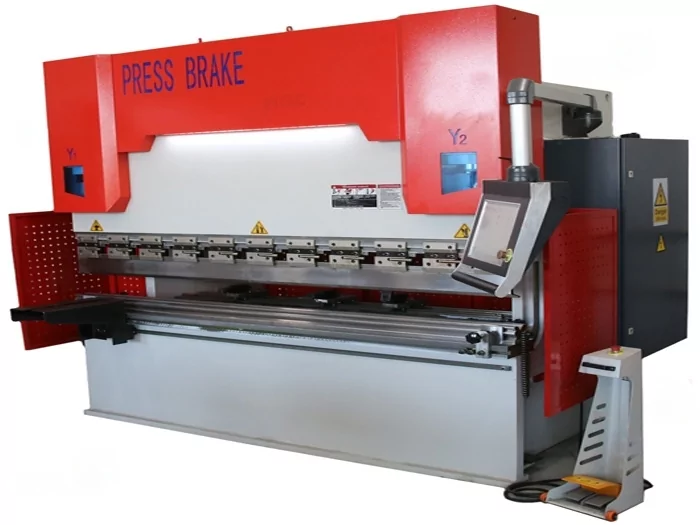

Главное фото
Вид спереди
Вид сбоку
Защитные экраны
Верхняя сегментная балка
Задний упор
Задний упор
Привод заднего упора
Быстрые фиксаторы
Передняя поддержка упоров
Верхняя сегментная балка
Панель управления
Панель управления
Панель управления
Панель управления
Мотор и фильтр
Электрический шкаф
Выносная стойка с педалями
Датчик уровня масла
Сертификат производителя
Вертикальный листогибочный пресс FABTEC WE67K-125T/3200 DA-E80T
Вид спереди
Вид сбоку
Защитные экраны
Верхняя сегментная балка
Задний упор
Задний упор
Привод заднего упора
Быстрые фиксаторы
Передняя поддержка упоров
Верхняя сегментная балка
Панель управления
Панель управления
Панель управления
Панель управления
Мотор и фильтр
Электрический шкаф
Выносная стойка с педалями
Датчик уровня масла
Сертификат производителя

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

Вертикальный листогибочный пресс FABTEC WE67K-125T/3200 DA-E80T
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
3 674 736 q
105 960 BYN
17 366 263 KZT
3 498 169 KGS
21 002 139 AMD
$41 241
33 926 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
В наличии
В лизинг от 73 494 a/мес

Опции

Ручная система компенсации прогиба для WC67Y/WE67K-125T/3200
207 927 q
5 995 BYN
982 632 KZT
197 936 KGS
1 188 360 AMD
$2 333
1 919 €
Моторизированная система компенсации прогиба (только для E 300) для WC67Y/WE67K-125T/3200
256 851 q
7 406 BYN
1 213 840 KZT
244 509 KGS
1 467 975 AMD
$2 882
2 371 €
Гидравлическая система компенсации прогиба для WC67Y/WE67K-125T/3200
207 927 q
5 995 BYN
982 632 KZT
197 936 KGS
1 188 360 AMD
$2 333
1 919 €

Основные характеристики

Код номенклатуры 51470
Торговая марка

О компании FABTEC

FABTEC — торговая марка компании "МОССклад". Под брендом FABTEC мы поставляем в Россию и ЕАЭС крупное промышленное оборудование: гибочные прессы, плоскошлифовальные станки, гидравлические пресс-ножницы и многое другое.

Узнайте больше на странице компании

FABTEC
Страна-производитель КНР
Рабочая длина 3200 мм
Настройка заднего упора 600 мм
Усилие 125 т
Расстояние между колоннами 2600 мм
Глубина подачи (зёв) 320 мм
Оси Y1;Y2;X;R
Рабочая скорость по оси Y 160 мм/с
Рабочая скорость по оси X 500 мм/с
Рабочая скорость возврата инструмента ось Y 120 мм/с
Рабочая скорость гиба ось Y 8-10 мм/c
Ход 200 мм
Просвет 470 мм
Ход по оси Х 600 мм
Высота стола 900 мм
Ширина стола 200 мм

Параметры подключения

Мощность двигателя 7.5 кВт

Габариты

Длина 3800 мм
Ширина 1850 мм
Высота 2530 мм
Вес 9000 кг

Дополнительные параметры

Точность прямолинейности ±0.3 мм
Точность заднего упора ±0.05 мм
Точность угла гиба ±0.5 мм

Особенности

  • Вертикальный листогибочный пресс FABTEC WE67K-125T/3200 DA-E80T применяется для гибки металлических заготовок с усилием до 125 тонн;

  • Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы. Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;

  • Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka, которые имеют защиту от перегрузки.

  • Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI ( Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность работы станка c точностью позиционирования ползуна 0.01 мм;

  • Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ E80T, которая имеет интуитивно понятный графический интерфейс. На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Купите с этим станком

Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S
1 200 269 q
34 609 BYN
5 672 295 KZT
1 142 597 KGS
6 859 871 AMD
$13 470
11 081 €
В наличии
Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S

Комплект поставки:

Наименование Значение
Контроллер DA-E80T (сенсорный TFT экран 17") управление по осям 4,Y1+Y2+X+R
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Гидравлическая система Hoerbirger
Электроавтоматика Siemens и Schneider
Электронно-оптические линейки положения ползуна GIVI (Италия) с точностью 0,0,1 мм (Ось Y1+Y2)
Масляный насос Шестеренный
Инструмент Матрица 4-сторонняя/пуансон AMADA Promecam
Система крепления Быстросъемная
Система компенсации прогиба (бомбирования) ось V Гидравлическая с управлением от ЧПУ
Оснащение заднего упора (пальцы) 2 штуки
Оснащение передними опорами на линейных направляющих 2 штуки
Уплотнения г/ц NOK Japan
Задний упор с автоматическим перемещением Ось Х (600 мм, скорость 500мм/с) и R (200мм, скорость 60 мм/с)
Защитное ограждение Боковые + заднее
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки

Чертеж инструмента:


Сегментация верхнего пуансона:

800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм)

Контроллер DA-E80T

Этот продукт использует двойную электрогидравлическую пропорциональную сервосистему и технологию управления сервоприводом (стандартная конфигурация - два сервопривода, которые могут быть увеличены в соответствии с потребностями пользователя).

1. Он использует высокопроизводительный промышленный компьютер и сенсорный экран высокой четкости для отображения интерфейса человек-машина. Интеллектуальные подсказки, обучение и использование в настоящее время, значительно снижающие сложность обучения операторов станков, с использованием графических методов и методов программирования таблиц данных, автоматического расчета. ЖК-экран высокой четкости с диагональю 1,17 ", сенсорным TFT, долгим сроком службы и низким энергопотреблением;
2. Очень легкий диалог – человек-машина, интеллектуальные подсказки для пользователя.
3. Программирование и управление графическим дисплеем -это просто ввод информации о заготовке и этапах обработки. Система автоматически рассчитывает задний датчик по оси Х и значение позиционирования оси R (автоматический вычет удлинения и т. Д.);
4. Самодиагностика переключателя, автоматическая диагностика состояния внешнего переключателя, сигнализация ошибки, подсказки.
5. Электрогидравлическое соотношение и управление серводвигателем, стабильная скорость движения, быстрая скорость реакции, высокая точность, значительно повышающая эффективность обработки;
6. Ось X, ось Y, связь оси R;
7. Односторонняя и двухсторонняя функция позиционирования.
8. Программирование двойной компенсации двойного угла Y1, Y2 удобно для обработки специальных заготовок для удовлетворения потребностей различных отраслей промышленности.
9. Функция высокоскоростного изгиба: при обработке многоступенчатых заготовок нет необходимости возвращаться в верхнюю мертвую точку во время процесса, поднимать верхнюю траверсу, выполнять следующий изгиб и возвращаться в верхнюю мертвую точку после завершения обработки заготовки, что значительно повышает эффективность производства.
10. Функция отключения памяти положения для защиты параметров, положений и программ на месте.
11. Функция многоступенчатого программирования, может реализовывать многоступенчатую автоматическую работу, полную многоступенчатую обработку деталей за один раз, повысить эффективность производства.
12. Функция хранения информации для нескольких станков,  может обмениваться данными обработки через USB диск на несколько станков.
13. Функция компенсации угла (когда фактический угол не соответствует установленному углу, просто введите фактический угол для автоматической компенсации).
14. Может установить функцию автоматического возврата контрольной точки при запуске.
15. Удаленное обновление и помощь - система ЧПУ может быть обновлена удаленно, чтобы облегчить обновление системы и техническое обслуживание.

Профили, получаемые при использовании гибочного пресса:

Стандартный инструмент:



Контроллер DA-E80T

(сенсорный TFT экран 17 ") управление по осям 4, Y1+Y2+X+R


T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider


Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.


Гидравлическая система бомбирования





Задний упор с автоматическим перемещением.

Ось Х (600 мм, скорость 500 мм/с) и R (200 мм, скорость 60 мм/с)





Система крепления верхнего инструмента

 (быстросъемная)



Оптические линейки GIVI (Италия)

Точность 0,01 мм



Гидравлические клапана

Hoerbirger (Германия)



Гидравлическая система

Bosch Rexroth (Германия)



Масляный насос

Sunny (Америка)



Уплотнители

Valka (Япония)



Электрика

Schneider (Германия)




ШВП

Hiwin (Тайвань)
